BE/HK-E-IIB1
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Sichtbare Brandanzeige durch kippbare Wetterschutzhaube
im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
Ersatzteile
preiswerte Ersatzteile
Chemisch beständig
zentral angeordnetes Schmelzelement ist chemisch beständig
Dauerbrandsicherheit
für Alkohole sowie Kohlenwasserstoffe bis Explosionsgruppe IIB3
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Funktion und Beschreibung
Absicherung von Ethanol und Alkoholen in drucklosen Anlagen und Behältern
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Ent- und Belüftungshaube des Typs PROTEGO® BE/HK-E wurde speziell für die Absicherung von Ethanol und Alkoholen der Explosionsgruppe IIB1 in drucklosen Anlagen und Behältern entwickelt. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand. Die Armatur wird bevorzugt auf Ansaug- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen
Deflagration
Deflagration
Explosion propagating at subsonic velocity (EN 1127-1:1997).
in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung
Geräte vom Typ PROTEGO® BE/HK-E bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER®(4), die in einem FLAMMENFILTER ® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppe IIB1
Flammendurchschlagsicherungen vom Typ BE/HK-E sind für Kohlenwasserstoffe und Alkohole der Explosionsgruppe IIB1 verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 |
| b | 180 | 177 | 177 | 190 | 190 | 200 | 200 |
Abmessungen in mm
Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Sonderabnahmen auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage | Edelstahl | Hastelloy |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

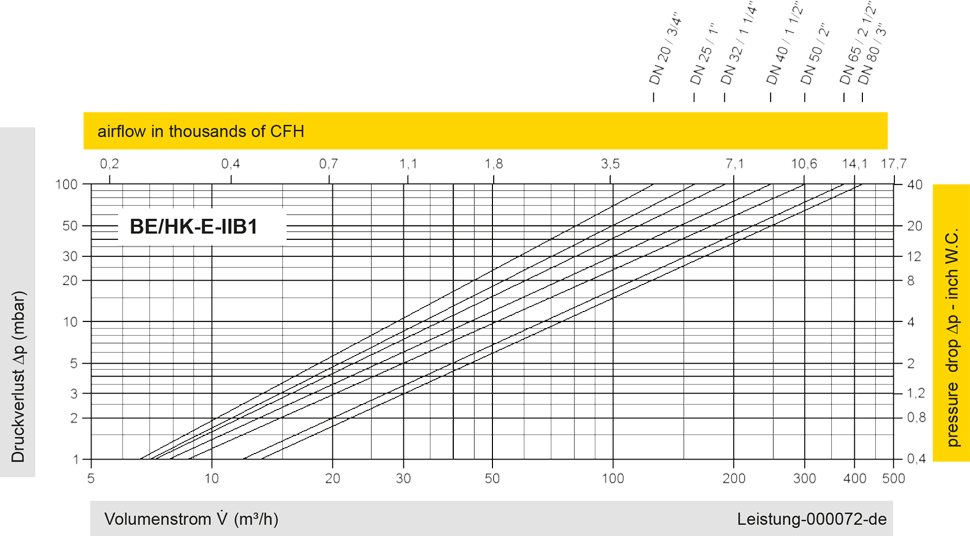

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
