D/KSM
Überdruckventilaus Kunststoff
Features
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Korrosionsfrei
Aggressive, klebrige, polymerisierenden Produkte
besonders geeignet bei aggressiven sowie klebrigen oder polymerisierenden Produkten
Gewichtsreduktion
im Vergleich zu Stahl / Edelstahl
Kondensatabluss
selbsttätiger Kondensatabfluss
Unterschiedliche Kunststoffe
gut kombinierbar
Funktion und Beschreibung
Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® D/KSM ist ein hoch entwickeltes Überdruckventil aus Kunststoff. Es wird vor allem zur Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden. Dieses Ventil eignet sich besonders zum Einsatz bei aggressiven sowie klebrigen oder polymerisierenden Produkten.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrigeDruckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus leistungsfähigen Kunststoffen und hochwertiger PTFE-Abdichtung gewährleistet. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Produktdaten und Funktionen

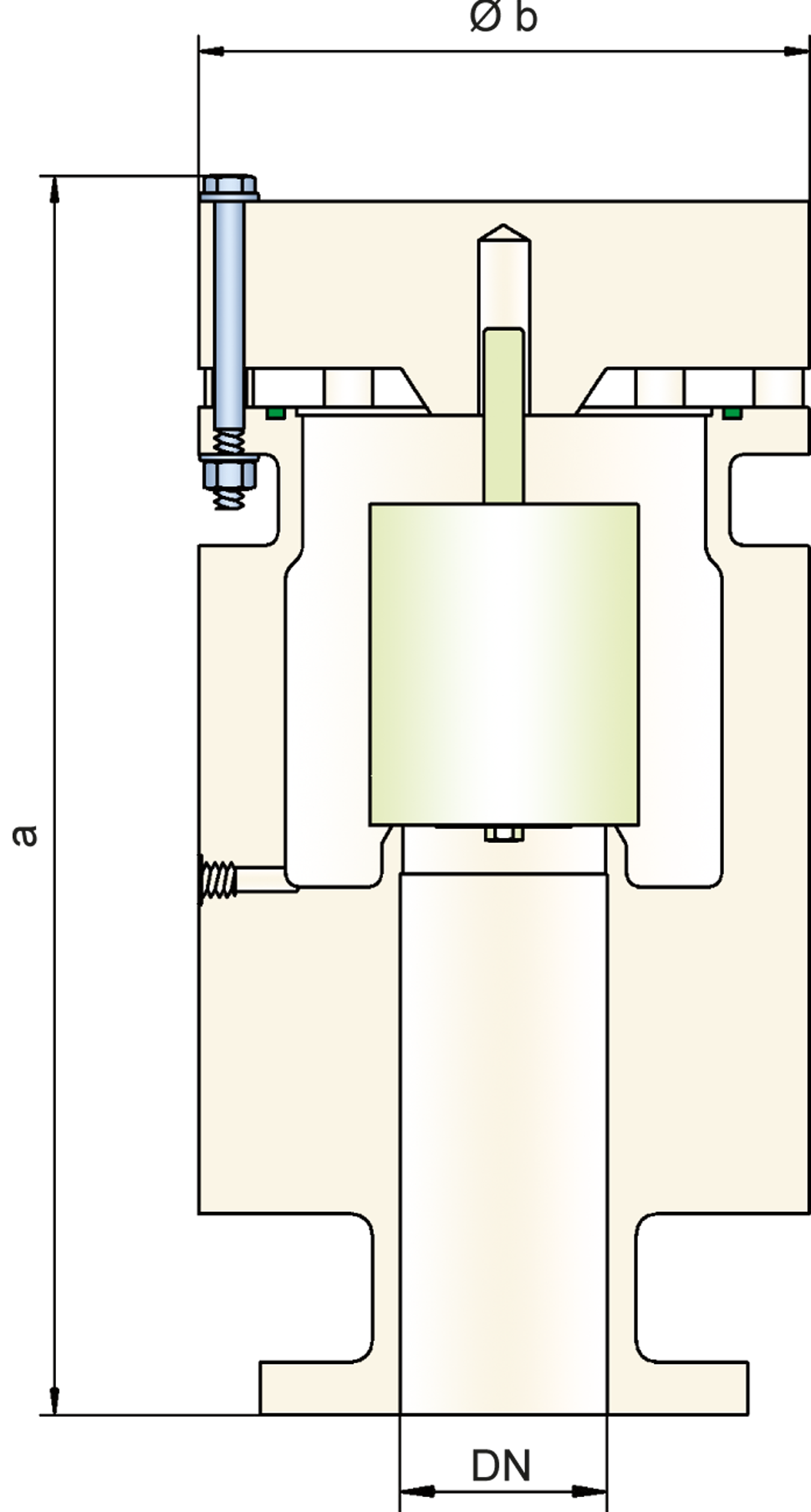

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 376 | 521 | 563 (543)* | 687 (681)* | 952 |
| b | 180 | 250 | 300 | 350 (405)* | 560 (500)* |
Abmessungen in mm
* Klammermaße für Geräte aus PVDF
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | PE | PP | PVDF |
| Ventilsitze | PE | PP | PVDF |
| Dichtung | FPM | FPM | FPM |
| Überdruckventilteller | A, C, D | B, C, D | C, D |
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C | D |
| Druckbereich [mbar] | +6,0 bis +16 | +5,5 bis +16 | +9,5 bis +30 | +30 bis +100 |
| Ventilteller | PE | PP | PVDF | Hastelloy |
| Abdichtung | PTFE | PTFE | PTFE | PTFE |
| Spindelführung | PE | PP | PVDF | Hastelloy |
| Gewicht | PE | PP | PVDF | Hastelloy |
Sonderwerkstoffe sowie höhere oder niedrigere Druckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 F.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet, wobei die höchste Druckstufe nur mit metallischen Tellern erreicht wird.Überdruckventil in GrundausführungD/KSM-
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +6.0 mbar | +100 mbar |
| +4.0 mbar | +100 mbar | |
| +4.5 mbar | +100 mbar |
Höhere Druckeinstellungen auf Anfrage.

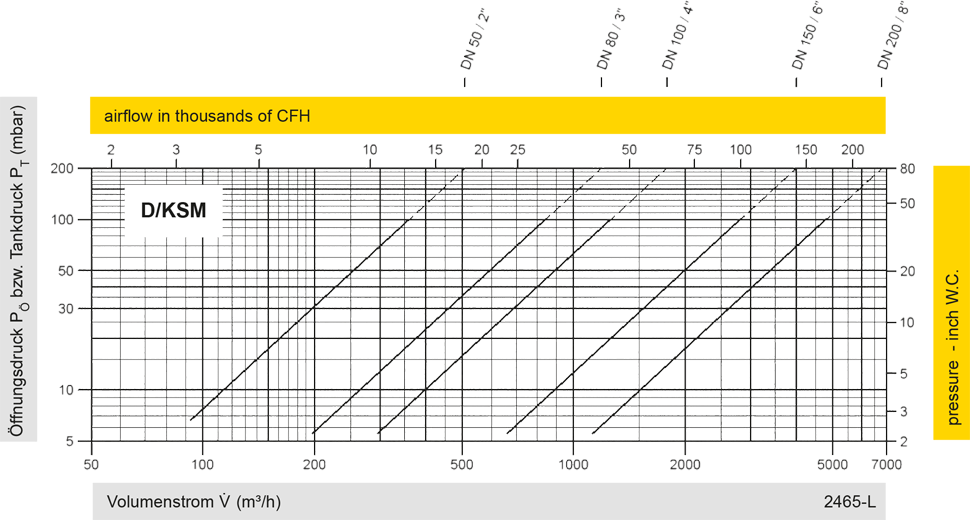

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
