PV/EL

Über- und Unterdruckventil

Features

10% Technologie

für geringste Drucksteigerung bis zum Vollhub

Extreme Dichtheit

und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen

Optimale Druckhaltung

Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System

Strömungsleistung

optimale und hohe Strömungsleistung

Schutz vor Witterungseinflüssen

Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen

Einsatzbar im explosionsgefährdeten Bereich

im explosionsgefährdeten Bereich einsetzbar

Kondensatabluss

selbsttätiger Kondensatabfluss

Kompakte Bauform

verringert Einbautiefe

Anlüftvorrichtung als Sonderausführung

in Sonderausführung mit Anlüftvorrichtung lieferbar (Schiffsausführung)

Funktion und Beschreibung

Kombiniertes Über- und Unterdruckventil

Das Ventil des Typs PROTEGO® PV/EL ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil. Es wird vor allem als Armatur zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis nahe zum Ansprechdruck Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom zuzuführen.

Hoch entwickelte Fertigungstechnologie

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	50 / 2"	50 / 2"	80 / 3"	80 / 3"
Überdruck	≤ +60 mbar	> +60 mbar	≤ +60 mbar	> +60 mbar
a	308	443	308	443
b	108	108	108	108
c	165	165	167	167
d	218	218	218	218

Abmessungen in mm

Baumaße für das Über- und Unterdruckventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Stahl	Edelstahl
Heizmantel (PV / EL-H-...)	Stahl	Edelstahl
Ventilsitze	Edelstahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Schutzgitter	Edelstahl	Edelstahl

Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

Ausführung	A	B	C	D
Druckstufe [mbar]	+2,0 bis +3,5	>+3,5 bis +14	>+14 bis +210	>+14 bis +210
Ventilteller	Aluminium	Edelstahl	Edelstahl	Edelstahl
Abdichtung	FEP	FEP	metallisch	PTFE

Sonderwerkstoffe sowie höhere Überdrückeauf Anfrage

Auswahl Material Unterdruckventilteller

Ausführung	A	B	C	D
Druckstufe [mbar]	-3,5 bis -5,0	<-5,0 bis -14	<-14 bis <35	<-14 bis -35
Ventilteller	Aluminium	Edelstahl	Edelstahl	Edelstahl
Abdichtung	FEP	FEP	metallisch	PTFE

Sonderwerkstoffe sowie höhere Unterdrücke auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Die Ventilteller sind gewichtsbelastet. Bei Ansprechdrücken >60 mbar wird eine verlängerte Bauform verwendet.
Es stehen zwei Ausführungen zur Auswahl:

Über- und Unterdruckventil in GrundausführungPV/EL - –

Über- und Unterdruckventil mit HeizmantelPV/EL - H

Weitere Sonderarmaturen auf Anfrage
Das Ventil ist in den Druckstufen für Über- und Unterdruck nahezu beliebig kombinierbar. Bei Überschreitung einer Differenz zwischen Druck und Vakuum von 150 mbar kommen Son-derventilteller zum Einsatz.

Druckeinstellungen

Überdruck:	+2.0 mbar	+210 mbar
Unterdruck:	-14 mbar	-35 mbar
Unterdruck:	-3.5 mbar	-14 mbar

bei Überdruck bis max. +150 mbar
Höhere oder niedrigere Druckeinstellungen auf Anfrage

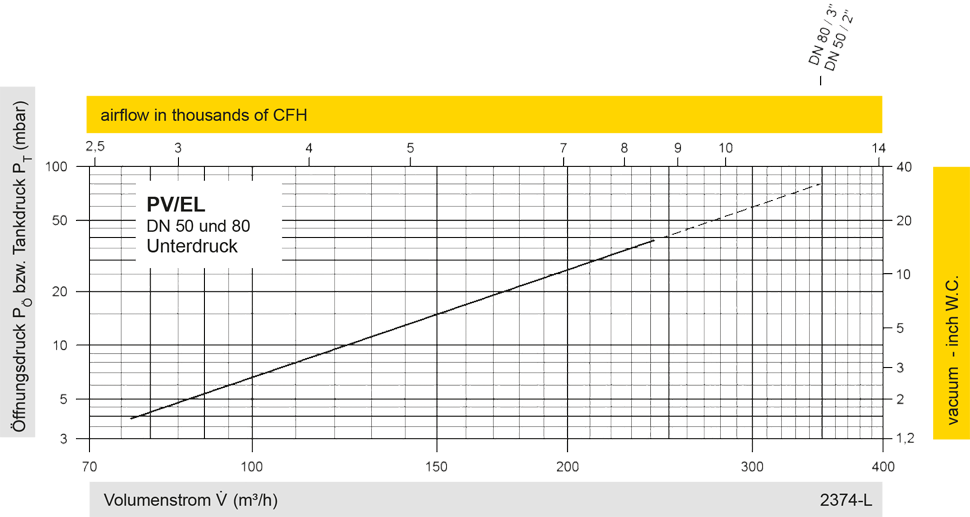

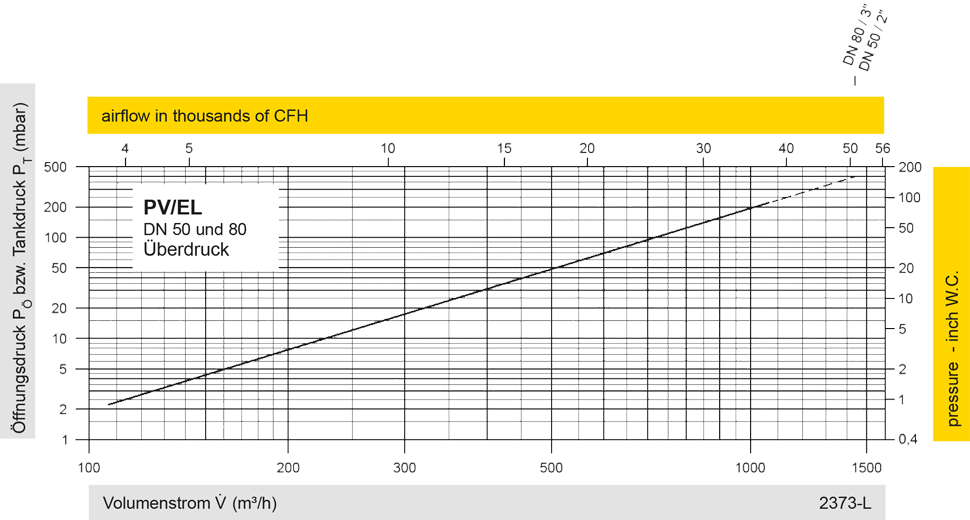

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Einzelheit X
