BE/HR-400

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Sicherheit bei Dauerbrand

Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an

Chemisch beständig

zentral angeordnetes Schmelzelement ist chemisch beständig

Explosionsgruppe IIA

Dauerbrandsicherheit für Kohlenwasserstoffe der Explosionsgruppe IIA

Wartungsfreundliche PROTEGO®-Flammensicherungen

Verwendung wartungsfreundlicher PROTEGO® Flammensicherungen möglich

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand

Die Ent- und Belüftungshaube des Typs PROTEGO® BE/HR-400 wurde für die Absicherung druckloser Anlagen und großer Behälter entwickelt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und langanhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Das Gerät wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

Die Armatur vom Typ PROTEGO® BE/HR-400 besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Ent- und Belüftungshaube wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und durch ein außen angebrachtes Gewicht öffnet die Haube. Zwei, nach einem speziellen, patentierten Verfahren hergestellte, konzentrisch angeordnete FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.

Für Explosionsgruppe IIA

Der aufwendig gestaltete Käfig verfügt über integrierte Kühlkanäle, die für die Wärmeabfuhr aus dem Zentrum der Armatur sorgen. Die Flammendurchschlagsicherung Typ PROTEGO® BE/HR-400 ist für Stoffe der Explosionsgruppe IIA verfügbar. Kombinierte dauerbrandsichere Überdruckventile vom Typ PROTEGO® BE/HR-D sind ebenfalls verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

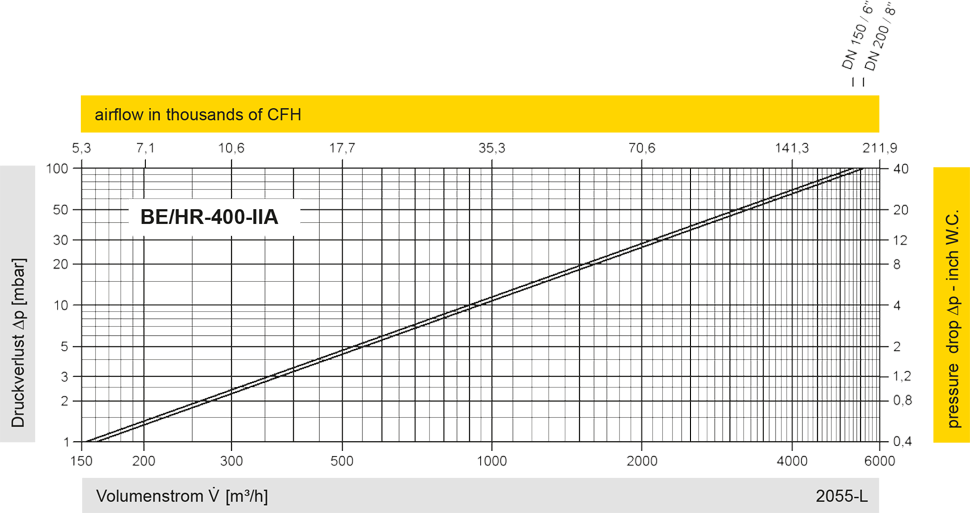

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	150 / 6"	200 / 8"
NG	400 / 16"	400 / 16"
a	600	600
b	545	545
c	485	485

Abmessungen in mm

Baumaße für die Ent- und Belüftungshaube mit integrierter Heizschlange auf Anfrage

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:

Ent- und Belüftungshaube in GrundausführungBE/HR - –

Ent- und Belüftungshaube mit HeizschlangeBE/HR - R

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B
Gehäuse	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Flammensicherung	A, B	B

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^® Käfig	Stahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Edelstahl
