ZM-R
Druckreduzierventil, RohrleitungsarmaturNiederdruck-Reduzierventil
Features
Große Membranfläche
zur Erhöhung der Schließkraft
Verwendung von Edelstahl oder Hastelloy
alle funktionsrelevanten und produktberührten Teile aus Edelstahl oder Hastelloy gefertigt
Einfache Sollwertverstellung
(innerhalb des Federbereiches)
Beliebige Einbaulage
(unter Beachtung des Ansprechdruckes)
Externe Hilfsenergie
keine externe Hilfsenergie notwendig
Hohe Strömungsleistung
ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Genauigkeit
hohe Genauigkeit
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Funktion und Beschreibung
Hoch entwickeltes Niederdruck-Reduzierventil
Das Druckreduzierventil des Typs ZM-R ist ein hoch entwickeltes Niederdruck-Reduzierventil. Es wird vor allem zur Inertisierung oder Deckgas-Überlagerung von Tanks, Behältern und verfahrenstechnischen Apparaten mit Stickstoff oder anderen Gasen eingesetzt und regelt den Tankdruck auf den eingestellten Sollwert. Hohe Vordrücke der Versorgungseinheit von bis zu 16 bar werden sicher reduziert, wobei niedrige Tankdrücke (wenige mbar) einstellbar sind.
Membrangesteuerter sowie federbelasteter Proportionalregler
Das Druck-Reduzierventil ZM-R ist ein direkt wirkendes, einstufiges Druckregelgerät. Es ist als membrangesteuerter, federbelasteter Proportionalregler ausgeführt. Druckregelgeräte zur Tankbegasung reagieren auf geringe Druckabsenkungen innerhalb eines Tanks, in dem sie den Gasdurchfluss zum Behälter erhöhen. Der Volumenstrom ist hierbei u.a. von der Druckdifferenz zwischen Ansprechdruck (eingestelltem Tankdruck-Sollwert) und tatsächlichem Tankdruck abhängig. Hat der Tankdruck wieder den Sollwert erreicht, schließt der Regler.
Für präzise Druckregelung

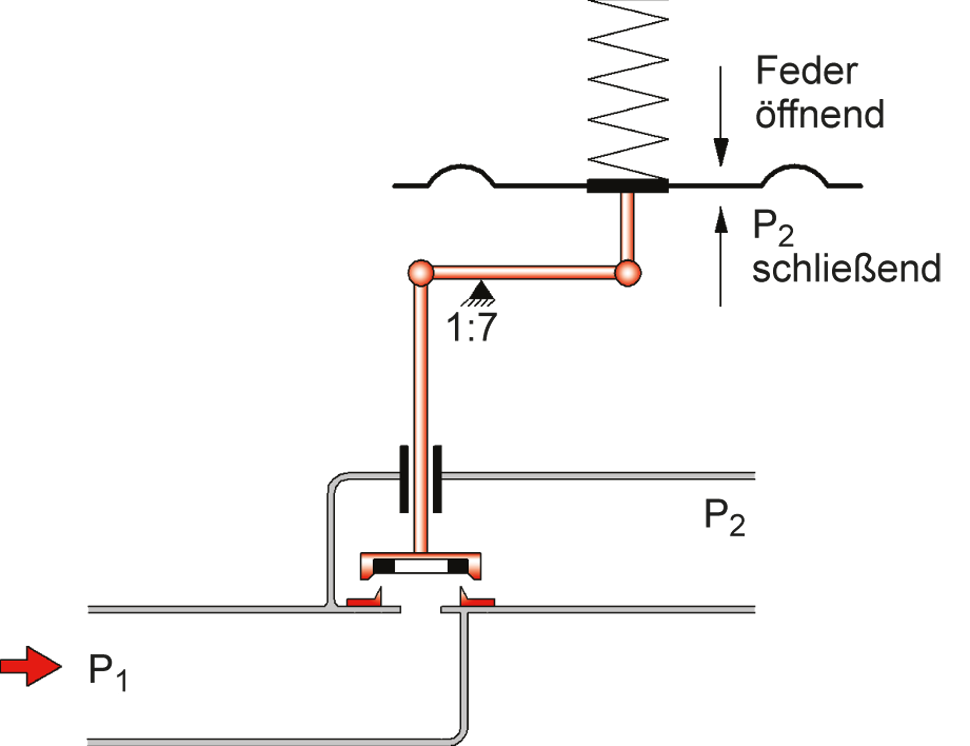

An der Membrane aus PTFE oder Viton steht der zu regelnde Tankdruck (P2) im Gleichgewicht u.a. mit dem Druck der Einstellfeder und dem über die Mechanik übertragenen Vordruck (P1). Bei drucklosem Tank hält die Einstellfeder den Ventilteller in voll geöffneter Stellung. Steigt der Tankdruck an, so wird der Ventilteller zum Sitz hin bewegt und der Durchsatz gedrosselt.
Präzise Druckregelung bis -200 mbar
Ist der eingestellte Sollwert erreicht, ist das Ventil geschlossen. Umgekehrt vergrößert sich der Öffnungsquerschnitt bei sinkendem Ausgangsdruck P2. Sollte eine Anlage im Unterdruckbereich betrieben werden, lassen sich Unterdrücke bis -200 mbar (Relativdruck) realisieren.
Produktdaten und Funktionen

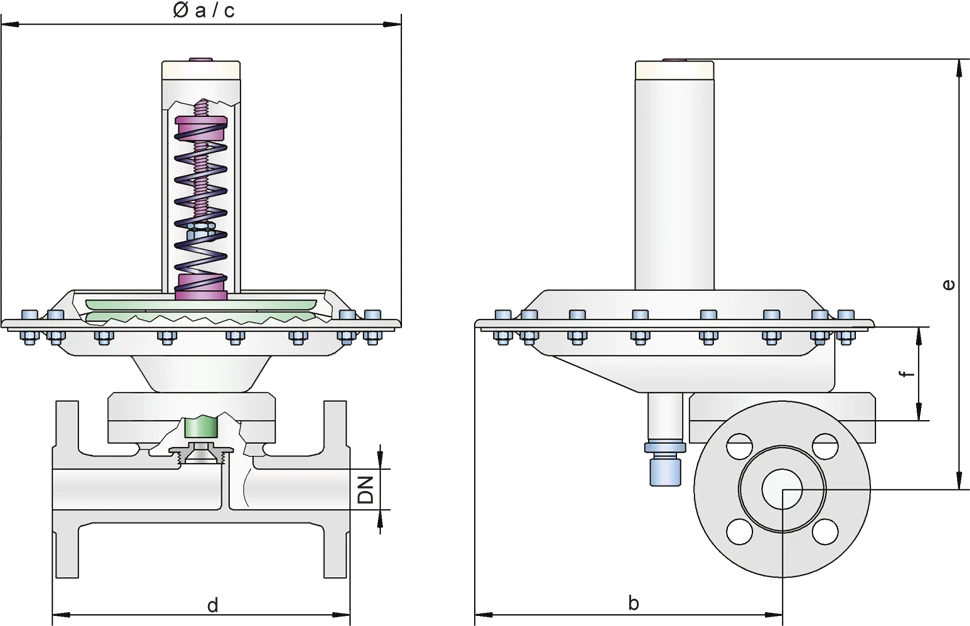

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen sie bitte die Durchflussmengentabellen auf den folgenden Seiten
| DN | 15 / ½" | 25 / 1" | 50 / 2" | 100 / 4'' | |
| a | 214 | 214 | – | – | |
| b | 168 | 168 | – | – | |
| c* | – | – | 214 / 360 | 360 / 600 | |
| d | DIN | 150 | 160 | 150 | 250 / 250 |
| ANSI | 180 | 160 | 150 | 250 / 250 | |
| e | 214 | 214 | 230 | 275 / 310 | |
| f | 87 | 87 | 103 | 148 / 155 |
Abmessungen in mm
*je nach Membrangröße
Maßtabelle
Auswahl der Sitzgröße abhängig vom notwendigen Volumenstrom
| Ventilnennweite | Sitz in mm | Kvs | Nummer |
| 25 / 1'' | 2,0 | 0,15 | 20 |
| 4,5 | 0,60 | 45 | |
| 7,5 | 1,20 | 75 | |
| 10,0 | 1,70 | 100 | |
| 14,0 | 2,40 | 140 | |
| 50 / 2'' | 14,0 | 2,80 | 140 |
| 18,0 | 6,80 | 180 | |
| 26,0 | 14,50 | 260 | |
| 100 / 4'' | 42,0 | 33,50 | 420 |
| 55,0 | 68,00 | 550 |
*1 Kvs = 0.86 Cv; 1 Cv = 1.17 Kvs
Materialauswahl für Gehäuse
| Ausführung | S | H | |
| Gehäuse | Edelstahl | Hastelloy | |
| Ventilsitz | Edelstahl | Hastelloy | |
| Ventilteller | Edelstahl | Hastelloy | |
| Ventilsitz-Abdichtung | FFKM | FFKM | |
| Dichtung | PTFE | PTFE | |
| Membrane P | PTFE | PTFE | Kennzeichen P |
| Alternative: Membrane V | Viton | - | Kennzeichen V |
Gehäuse können innen auch elektropoliert werden. Sonderwerkstoffe auf Anfrage
Anschlussart
| FD | DIN 2501, PN 16 | DIN |
| FA | ASME B16.5 CL 150 R.F. | ASME |
| G | Gewinde | G oder NPT |
andere Anschlüsse auf Anfrage
Durchflussmengen für P2 im Überdruckbereich
ZM-R 15 / ZM-R 25: Durchflussmenge (Luft, 0°C) bei ∆P = P1 - P2 und voll geöffnetem Ventil
| P 1 (bar) | 0,15 | 0,25 | 0,40 | 0,65 | 1,00 | 1,50 | 2,50 | 4,00 | 6,00 | 10,00 | Sitz-Ø |
| P 2 (mbar) | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [mm] |
| 10 | 6,2 12,4 17,5 24,8 | 8,1 16,2 23,0 32,5 | 10,3 20,7 29,3 41,4 | 13,2 26,5 37,6 53,1 | 16,5 33,0 46,7 66,0 | 20,6 41,2 58,4 82,4 | 28,8 57,6 81,6 115,2 | 41,1 82,2 116,5 164,5 | 57,5 115,0 163,0 230,1 | 90,3 180,7 256,0 361,4 | Ø4,5 Ø7,5 Ø10,0 Ø14,0 |
| 20 | 6,0 12,0 17,0 24,0 | 7,9 15,9 22,6 31,9 | 10,2 20,5 29,1 41,1 | 13,2 26,4 37,5 52,9 | 16,5 33,0 46,7 66,0 | 20,6 41,2 58,4 82,4 | 28,8 57,6 81,6 115,2 | 41,1 82,2 116,5 164,5 | 57,5 115,0 163,0 230,1 | 90,3 180,7 256,0 361,4 | Ø4,5 Ø7,5 Ø10,0 Ø14,0 |
| 100 | 3,8 7,7 10,9 15,4 | 6,7 13,4 18,9 26,8 | 9,4 18,9 26,8 37,9 | 12,8 25,6 36,3 51,3 | 16,4 32,8 46,5 65,6 | 20,6 41,2 58,4 82,4 | 28,8 57,6 81,6 115,2 | 41,1 82,2 116,5 164,5 | 57,5 115,0 163,0 230,1 | 90,3 180,7 256,0 361,4 | Ø4,5 Ø7,5 Ø10,0 Ø14,0 |
| 200 | - - - - | 4,0 8,0 11,4 16,1 | 8,00 16,1 22,9 32,3 | 12,1 24,2 34,3 48,4 | 16,1 32,3 45,8 64,6 | 20,6 41,2 58,4 82,4 | 28,8 57,6 81,6 115,2 | 41,1 82,2 116,5 164,5 | 57,5 115,0 163,0 230,1 | 90,3 180,7 256,0 361,4 | Ø4,5 Ø7,5 Ø10,0 Ø14,0 |
| 500 | - - - - | - - - - | - - - - | 7,8 15,6 22,1 31,2 | 14,2 28,5 40,4 57,0 | 20,1 40,3 57,1 80,7 | 28,8 57,6 81,6 115,2 | 41,1 82,2 116,5 164,5 | 57,5 115,0 163,0 230,1 | 90,3 180,7 256,0 361,4 | Ø4,5 Ø7,5 Ø10,0 Ø14,0 |
Durchflussmengen für P2 im Überdruckbereich
ZM-R 50: Durchflussmenge (Luft, 0°C) bei ∆P = P1 - P2 und voll geöffnetem Ventil
| P 1 (bar) | 0,15 | 0,25 | 0,40 | 0,65 | 1,00 | 1,50 | 2,50 | 4,00 | 6,00 | 10,00 | Sitz-Ø |
| P 2 (bar) | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [mm] |
| 10 | 28,9 70,3 150,0 | 37,9 92,1 196,5 | 48,3 117,4 250,4 | 61,9 150,4 320,8 | 77,0 187,1 399,1 | 96,2 233,6 498,3 | 134,5 326,6 696,5 | 191,9 466,1 994,0 | 268,5 652,1 1390 | 421,6 1024 2183 | Ø14,0 Ø18,0 Ø26,0 |
| 20 | 28,0 68,1 145,3 | 37,3 90,6 193,3 | 47,9 116,5 248,4 | 61,7 150,0 319,9 | 77,0 187,1 399,0 | 96,2 233,6 498,3 | 134,5 326,6 696,5 | 191,9 466,1 994,0 | 268,5 652,1 1390 | 421,6 1024 2183 | Ø14,0 Ø18,0 Ø26,0 |
| 100 | 18,0 43,8 93,5 | 31,2 75,9 162,0 | 44,2 107,4 229,1 | 59,9 145,5 310,2 | 76,6 186,1 396,9 | 96,2 233,6 498,3 | 134,5 326,6 696,5 | 191,9 466,1 994,0 | 268,5 652,1 1390 | 421,6 1024 2183 | Ø14,0 Ø18,0 Ø26,0 |
| 200 | - - - | 18,8 45,8 97,6 | 37,7 91,6 195,3 | 56,5 137,4 293,0 | 75,4 183,2 390,6 | 96,2 233,6 498,3 | 134,5 326,6 696,5 | 191,9 466,1 994,0 | 268,5 652,1 1390 | 421,6 1024 2183 | Ø14,0 Ø18,0 Ø26,0 |
| 500 | - - - | - - - | - - - | 36,4 88,6 188,9 | 66,6 161,7 344,9 | 94,1 228,7 487,8 | 134,5 326,6 696,5 | 191,9 466,1 994,0 | 268,5 652,1 1390 | 421,6 1024 2183 | Ø14,0 Ø18,0 Ø26,0 |
Durchflussmengen für P2 im Überdruckbereich
ZM-R 100: Durchflussmenge (Luft, 0°C) bei ∆P = P1 - P2 und voll geöffnetem Ventil
| P 1 (bar) | 0,15 | 0,25 | 0,40 | 0,65 | 1,00 | 1,50 | 2,50 | 4,00 | 6,00 | 10,00 | Sitz-Ø |
| P 2 (bar) | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [Nm³ / h] | [mm] |
| 10 | 346 703 | 453 921 | 587 1174 | 741 1504 | 922 1871 | 1151 2336 | 1609 3266 | 2296 4661 | 3212 6512 | 5045 10241 | Ø42,0 Ø55,0 |
| 20 | 335 681 | 446 906 | 574 1165 | 739 1500 | 921 1871 | 1151 2336 | 1609 3266 | 2296 4661 | 3212 6512 | 5045 10241 | Ø42,0 Ø55,0 |
| 100 | 216 438 | 374 759 | 529 1074 | 716 1455 | 917 1861 | 1151 2336 | 1609 3266 | 2296 4661 | 3212 6512 | 5045 10241 | Ø42,0 Ø55,0 |
| 200 | - - | 225 458 | 451 916 | 676 1374 | 902 1832 | 1151 2336 | 1609 3266 | 2296 4661 | 3212 6512 | 5045 10241 | Ø42,0 Ø55,0 |
| 500 | - - | - - | - - | 436 886 | 796 1617 | 1127 2287 | 1609 3266 | 2296 4661 | 3212 6512 | 5045 10241 | Ø42,0 Ø55,0 |
Durchflussmengen für P2 im Unterdruckbereich (Typ ZM-R/N) auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:Druckreduzierventil für Überdruck in GrundausführungZM-R –
Druckreduzierventil für Unterdruck in GrundausführungZM-R / N
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat.
Druckeinstellungen
| Vordruck: | +16 bar | |
| Ansprechdruck bei Überdruckfunktion: | +500 mbar | |
| Ansprechdruck bei Unterdruckfunktion: | -200 mbar |
