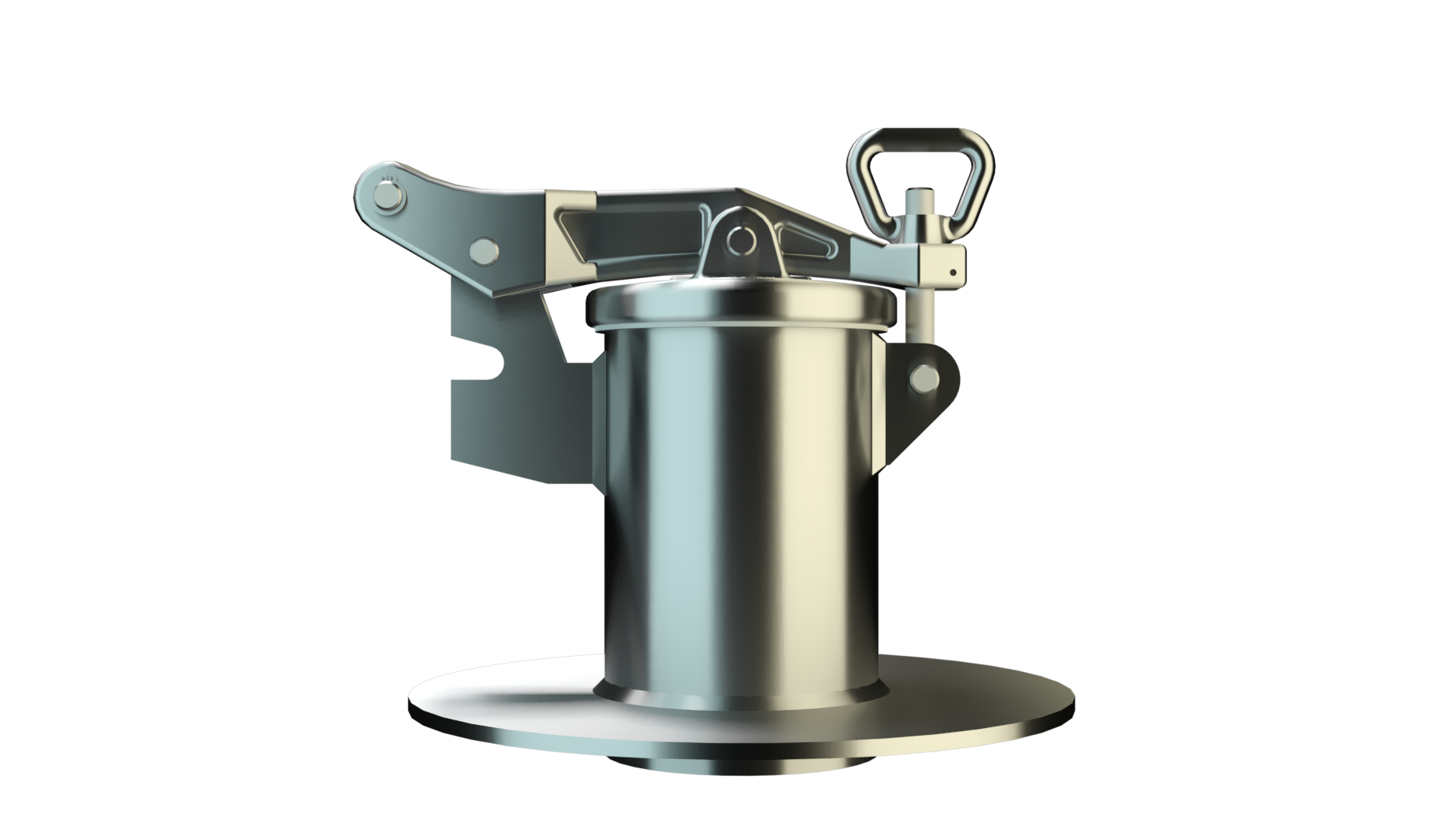

PS/K, PS/TK
Peil- und Probeentnahmestutzen mit Einschweißstutzen
Merkmale
Verschließbare Peilöffnungen
Für verschließbare Peilöffnungen, die nur zum Peilen oder zur Probenentnahme geöffnet werden
Peilmarken aus Edelstahl
Die Gehäuse sind standardmäßig mit Peilmarken auch Edelstahl versehen
Fußtrittbedienung
In der Fußtrittausführung wird das Peilstutzenpedal mit Gehäuse und Bügel verbunden
Funktion und Beschreibung
Verschließbare Peil- und Probeentnahmestutzen

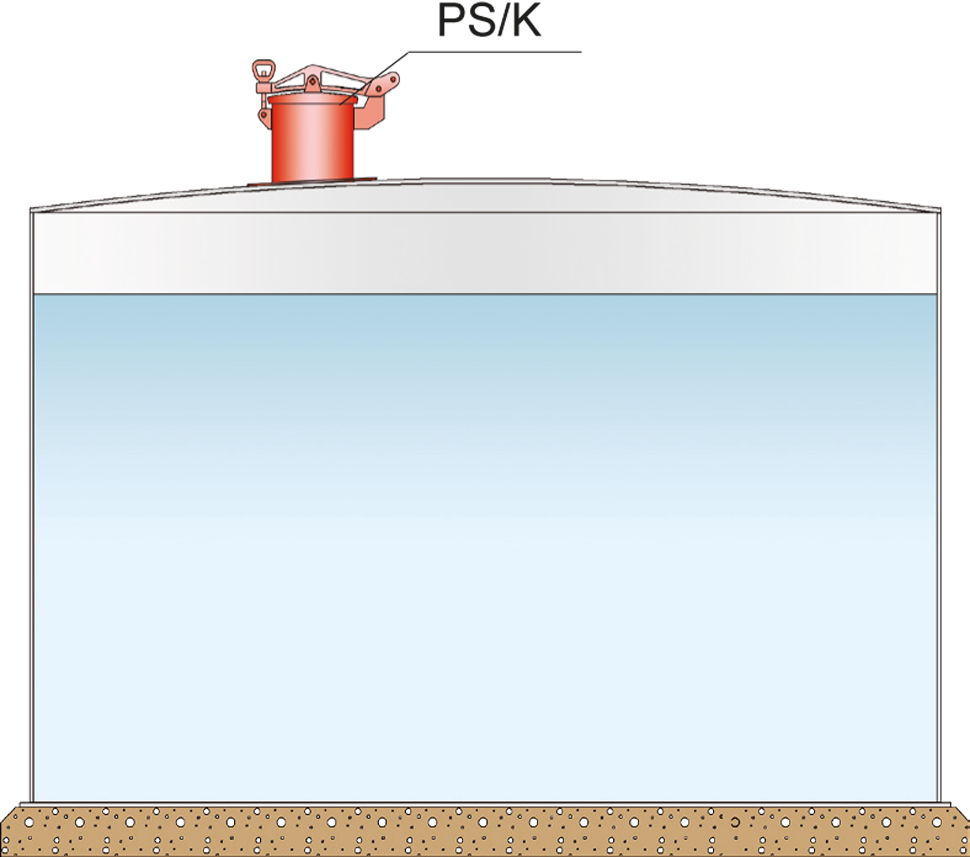

Die Peil- und Probeentnahmestutzen PROTEGO® PS/K und PS/TK dienen als verschließbare Peilöffnungen, die nur zum Peilen oder zur Entnahme von Proben geöffnet werden.
Die Peilstutzen PROTEGO® PS/K und PS/TK bestehen im Wesentlichen aus Gehäusestutzen, Peilstutzendeckel mit Dichtung und Peilstutzenbügel. Die Gehäuse sind standardmäßig mit Peilmarken aus Edelstahl versehen.
Bei der Ausführung mit Fußtrittbedienung PROTEGO® PS/TK wird das Peilstutzenpedal mit dem Gehäuse und dem Bügel verbunden.
Produktdaten

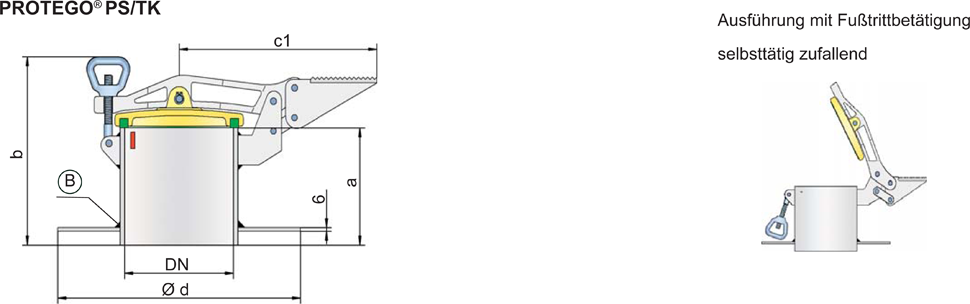

Maßtabelle
| DN | 100 / 4'' | 150 / 6'' | 200 / 8'' |
| a | 175 / 6.89 | 225 / 8.86 | 250 / 9.84 |
| b | 265 / 10.43 | 320 / 12.60 | 355 / 13.98 |
| c | 160 / 6.30 | 205 / 8.07 | 235 / 9.25 |
| c1 | 260 / 10.24 | 305 / 12.01 | 335 / 13.19 |
| d | 275 / 10.83 | 350 / 13.78 | 450 / 17.72 |
Abmessungen in mm
Die Nennweite richtet sich nach den Dimensionen der verwendeten Peil- und Probeentnahmegeräte
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl* |
| Deckel | Stahl | Edelstahl* |
* nur für PS/K
Der Einsatz von Peil- und Probeebtnahmestutzen kann z.B. in Kombination mit Handpeilgeräten PROTEGO® H/P oder mit dem Peil- und Probeentnahmegerät PROTEGO® VP/HK erfolgen.

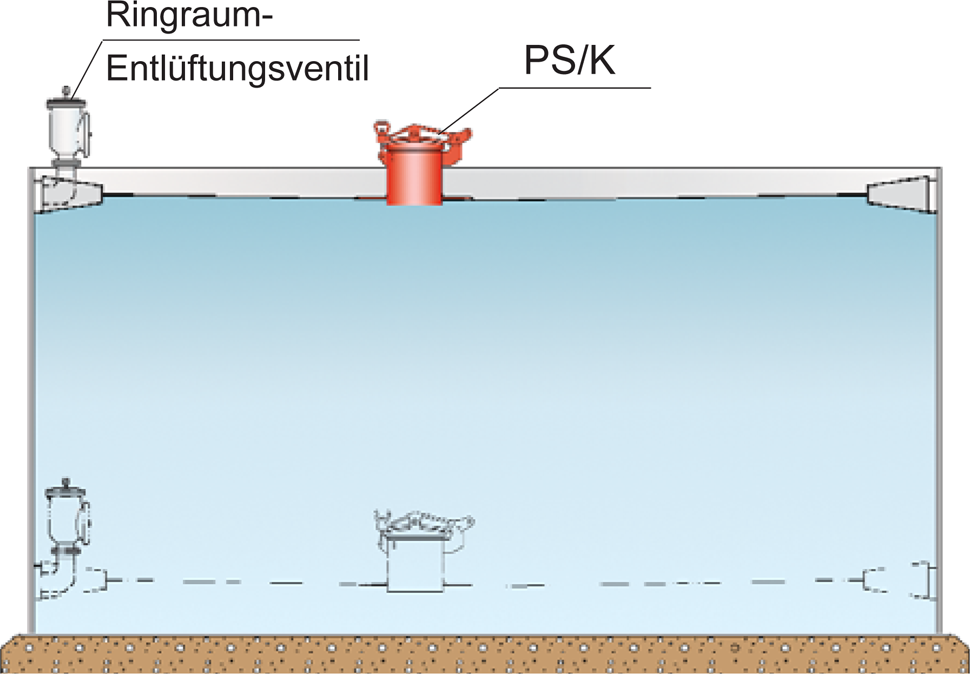

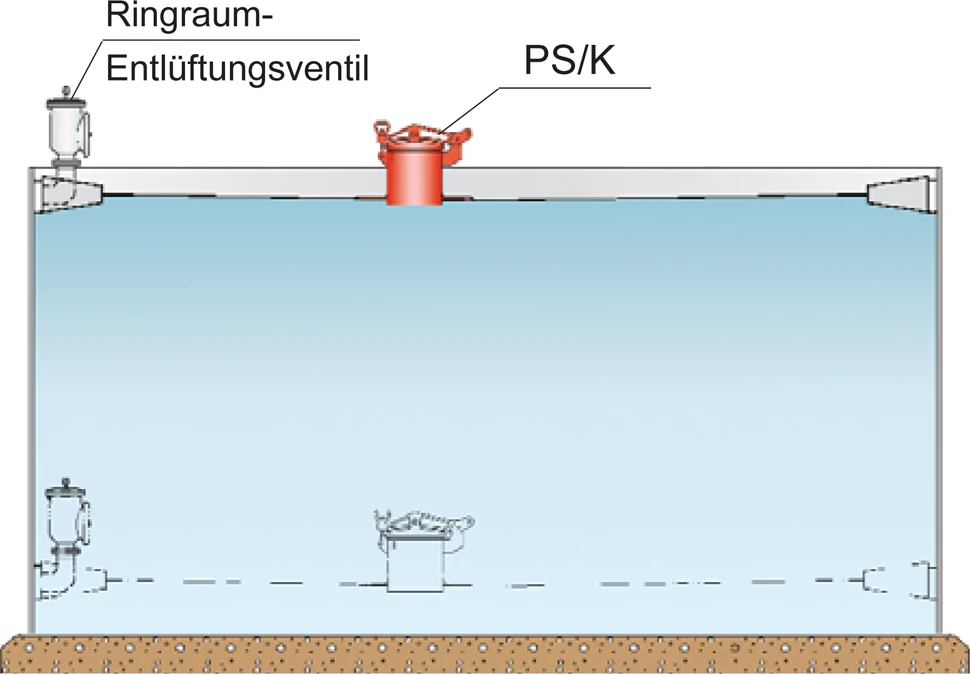

Peil- und Probeentnahmestutzen können auf Tanks mit Schwimmdach verschweißt werden.
