DR/SV

Detonationsrohrsicherungmit Nachströmsperre, für stabile Detonationen und Deflagrationen in Durchgangsausführung, einseitig wirkend

Features

Einfache Wartung

Außerordentlich einfache Wartung

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Sicherheit bei Explosion

Bietet Sicherheit bei Deflagrationen und stabilen Detonationen

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Notabschaltung

Keine aufwendigen Notabschaltungen notwendig

Vakuumpumpen

Ideales Schutzsystem für Vakuumpumpen

Funktion und Beschreibung

Detonationsrohrsicherung mit den Vorteilen einer Nachströmsperre

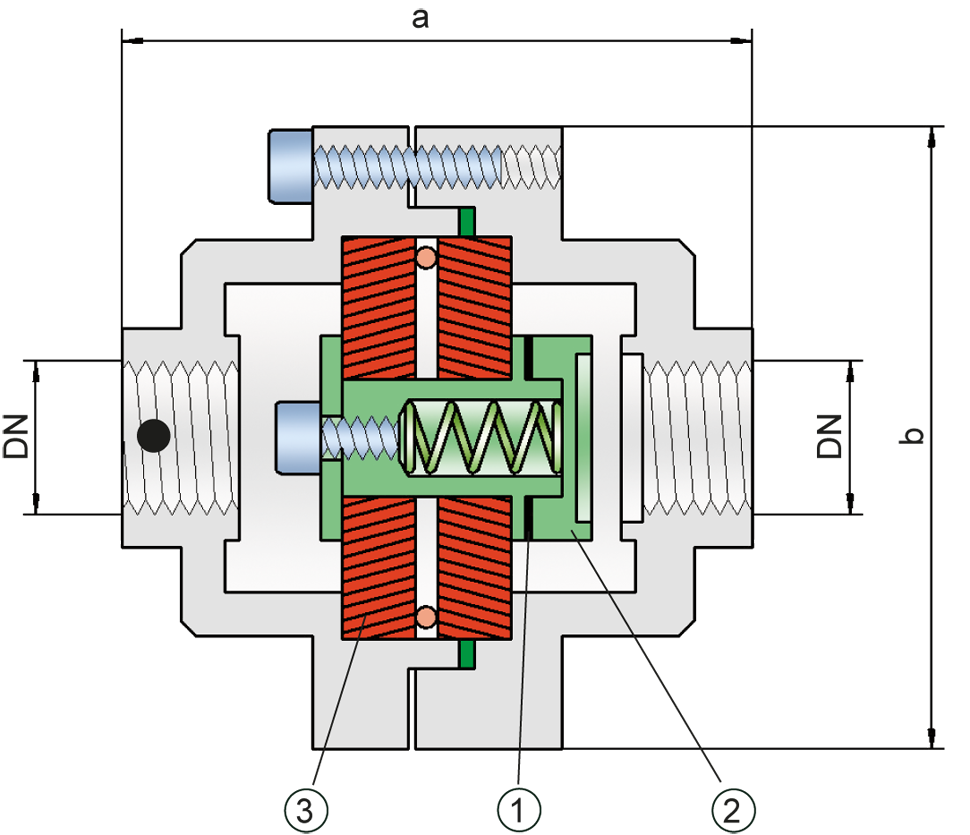

Die Flammendurchschlagsicherungen der Baureihe PROTEGO® DR/SV vereinigen in idealer Weise die Funktion einer Detonationsrohrsicherung mit den Vorteilen einer Nachströmsperre. Beim Einlaufen einer in die Armatur wird dem Detonationsstoß durch die zentral angeordnete Tellerscheibe (2) Energie entzogen, bevor die Flamme in den engen Spalten der zwei FLAMMENFILTER® (3) gelöscht wird. Kommt es zu einem Abbrand der Gemische innerhalb der Armatur, schmilzt das Weichlot (1) im Inneren und die Tellerscheibe wird durch die Feder in Richtung des einströmenden Gemisches gedrückt.

Saugseitigen Absicherung von Verdichtern und Pumpen

Das Ventil schließt und die weitere Zufuhr von Brennstoff wird unterbunden und somit die Flammen gelöscht. Der Einbau von Temperatursensoren in Kombination mit einer Notabschaltung kann beim Einsatz einer Sicherung vom Typ DR/SV somit entfallen. Diese Geräte werden besonders zur saugseitigen Absicherung von Verdichtern und Pumpen eingesetzt.

Für Explosionsgruppe IIA

Die Armaturen bieten Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potenziellen Zündquelle. Dieses Gerät kann für Medien der Explosionsgruppe IIA eingesetzt werden. Die Detonationsrohrsicherungen sind unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN	G ½"	G ¾"
a	115	115
b	100	100

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

DN	G ½"	G ¾"
Pmax	1,1	1,1

Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in °C
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1

DIN

andere Gewindeanschlüsse auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B
Gehäuse	Messing	Edelstahl
Dichtung	WS 3822	WS 3822
Flammensicherung	A	A, B

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^®*	Edelstahl	Edelstahl
Zwischenlagen	Edelstahl	Edelstahl
FLAMMENFILTER^® Aufnahme	Messing	Edelstahl
Scheiben	Messing	Edelstahl

* die FLAMMENFILTER^® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar

Sonderwerkstoffe auf Anfrage.

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
