LDA-F
Flüssigkeits-Detonationssicherungfür Füll- und Entleerungsleitungen – Inneneinbau

Features
Leerhebesicherung
Geringe Gefahr
Geringer Druckverlust
Für brennbare Flüssigkeiten
Erfüllt die Anforderungen der TRGS
Unterschiedliche Auslaufstutzen

Hauptbestandteil - PROTEGO® Flammensicherung

Verhindert Flammenausbreitung im Tank bei Zündung

Reduzierung der Flammenfortpflanzungsgeschwindigkeit
Für Explosionsgruppen IIA bis IIB3

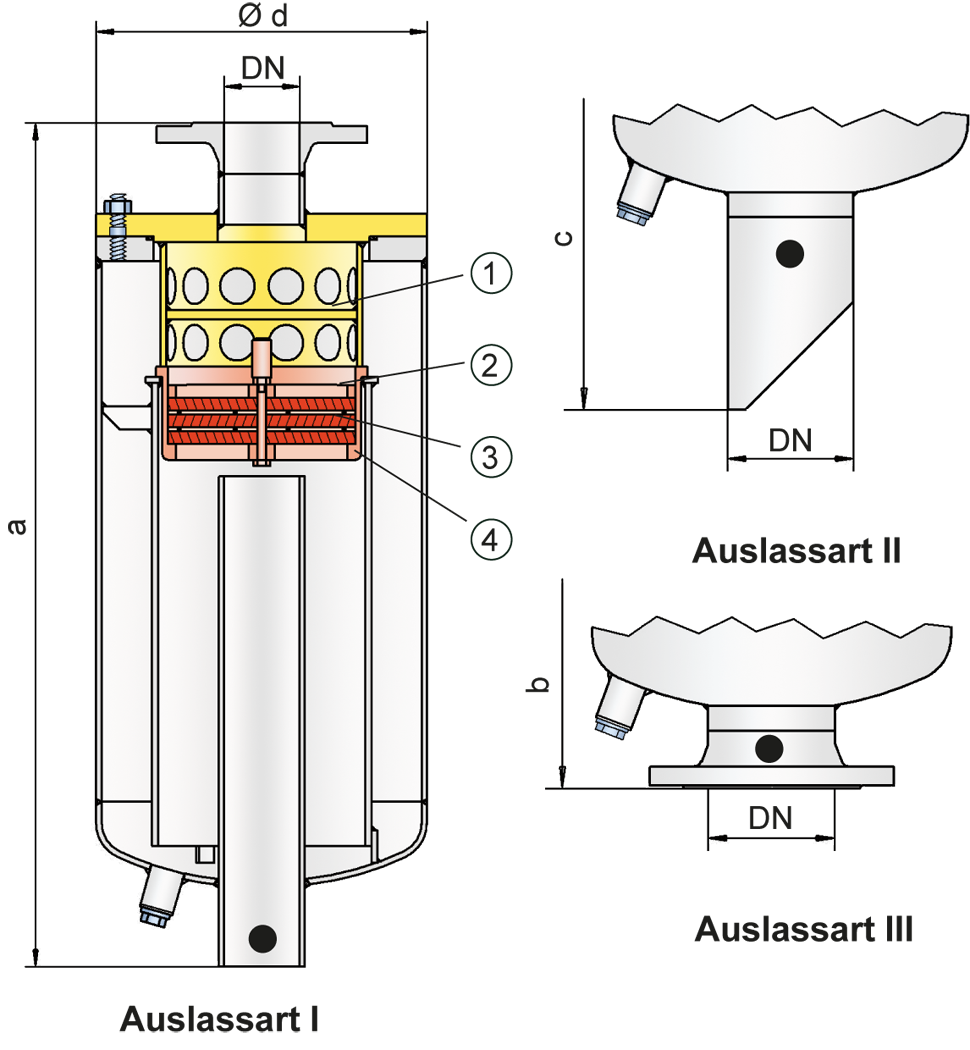

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" |
| a | 550 | 550 | 650 | 650 | 850 | 875 | 1050 | 1250 | 1450 | 1600 | 1975 |
| b | 588 | 590 | 692 | 695 | 895 | 925 | 1102 | 1305 | 1505 | 1662 | 2043 |
| c | 775 | 775 | 875 | 875 | 1075 | 1095 | 1270 | 1480 | 1680 | 1830 | 2275 |
| d | 140 | 140 | 220 | 220 | 275 | 275 | 356 | 457 | 508 | 600 | 711 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Auslassart
| gerades Rohr | I |
| abgeschrägtes Rohr | II |
| EN 1092-1, Form B1 bzw. DIN 2501, Form C | III (EN bzw. DIN) |
| ASME B16.5 CL 150 R.F. | III (ASME) |
andere Anschlüsse auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Stoßfang | Stahl | Edelstahl |
| Dichtung | FPM | PTFE |
| Flammensicherung | A | A |
Sonderwerkstoffe auf Anfrage
Material der Flammensicherung
| Ausführung | A |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER®* | Edelstahl |
| Zwischenlagen | Edelstahl |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar
Sonderwerkstoffe auf Anfrage

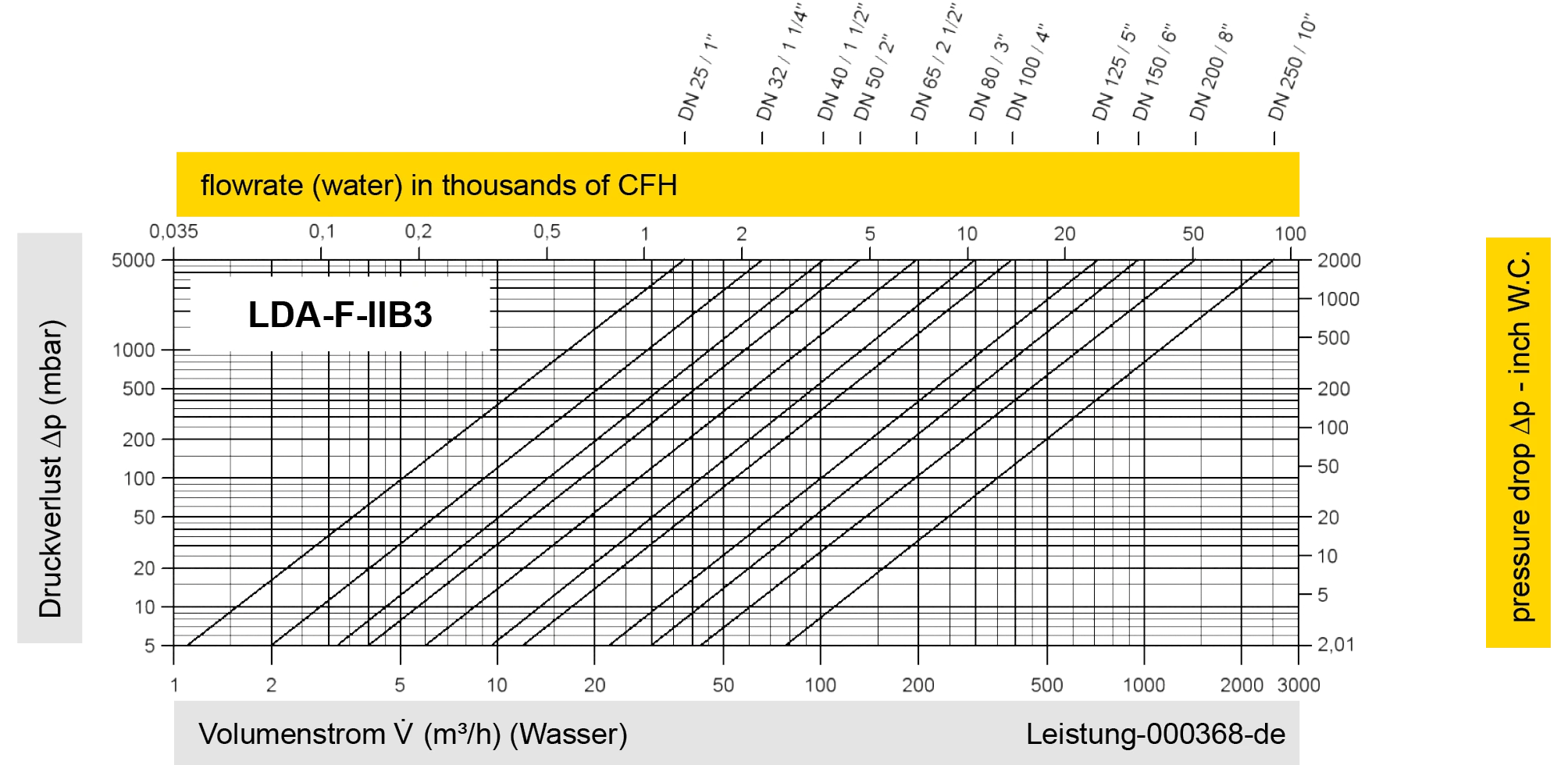

Volumenstromdiagramm

Der Volumenstrom V in m³/h ist mit Wasser ermittelt worden gemäß DIN EN 60534 bei der Temperatur Tn = 20°C und einem Druck pn = 1,013 bar, kinematische Viskosität v = 10-6 m²/s.
Um elektrostatische Aufladung von brennbaren Flüssigkeiten zu vermeiden, ist eine maximale Durchflussmenge nicht zu überschreiten (siehe TRGS 727, CENELEC-Report CLC/TR 60079-32-1).
