DZ/E
Über- oder Unterdruckrohrleitungsventil

Features
10% Technologie
Extreme Dichtheit
Optimierte Druckhaltung
Hohe Strömungsleistung
Für Über- und Unterdruck
Kompakte Bauform
Einsatzbar im explosionsgefährdeten Bereich
Stabile Gehäusekonstruktion

Hoch entwickeltes Über- oder Unterdruckventil

Vollhub-Technologie

Hoch entwickelte Fertigungstechnologie
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 110 | 110 | 125 | 125 | 170 | 170 | 190 | 230 | 275 | 325 | 350 |
| b | 75 | 75 | 90 | 90 | 115 | 115 | 120 | 160 | 225 | 275 | 300 |
| c | 180 | 180 | 230 | 230 | 245 | 245 | 260 | 335 | 505 | 575 | 630 |
| d | 150 | 150 | 170 | 170 | 235 | 235 | 280 | 335 | 420 | 505 | 565 |
Abmessungen in mm
Baumaße für das Über- oder Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B | E |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DZ / E-H-...) | Stahl | Edelstahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE | PTFE |
| Ventilteller DN 40 - 300 | A, C, E, F | A, C, E, F | B, D, G |
| Ventilteller DN 25 - 32 | H, I, J | H, I, J | – |
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| DN 40-300 | |||||||
| Ausführung | A | B | C | D | E | F | G |
| Druckstufe [mbar] | ±2,0 bis ±3,5 | ±2,0 bis ±3,5 | ±3,5 bis ±14 | ±3,5 bis ±14 | ±14 bis ±60 | ±14 bis ±60 | ±14 bis ±60 |
| Ventilteller | Aluminium | Titan | Edelstahl | Titan | Edelstahl | Edelstahl | Hastelloy |
| Abdichtung | FEP | FEP | FEP | FEP | metallisch | PTFE | metallisch |
| DN 25-32 | |||||||
| Ausführung | H | I | J | ||||
| Druckstufe [mbar] | ±3,5 bis ±15 | ±15 bis ±60 | ±15 bis ±60 | ||||
| Ventilteller | PTFE | Edelstahl | Edlestahl | ||||
| Abdichtung | PTFE | metallisch | PTFE |
Bei höheren Druckeinstellungen Typ DZ/E-F verwenden (entsprechend bei Unterdruckfunktion)
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Höhere Ansprechdrücke werden sowohl bei Über- als auch bei Unterdruckfunktion mit Federbelastung realisiert (Typ DZ/E-F).Es stehen zwei Eckausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.
Druckeinstellungen
| DN 25 und 32 | ±3.5 mbar | ±60 mbar |
| DN 40 bis 300 | ±2.0 mbar | ±60 mbar |
Bei höheren Druckeinstellungen Typ DZ/E-F verwenden (entsprechend bei Unterdruckfunktion)

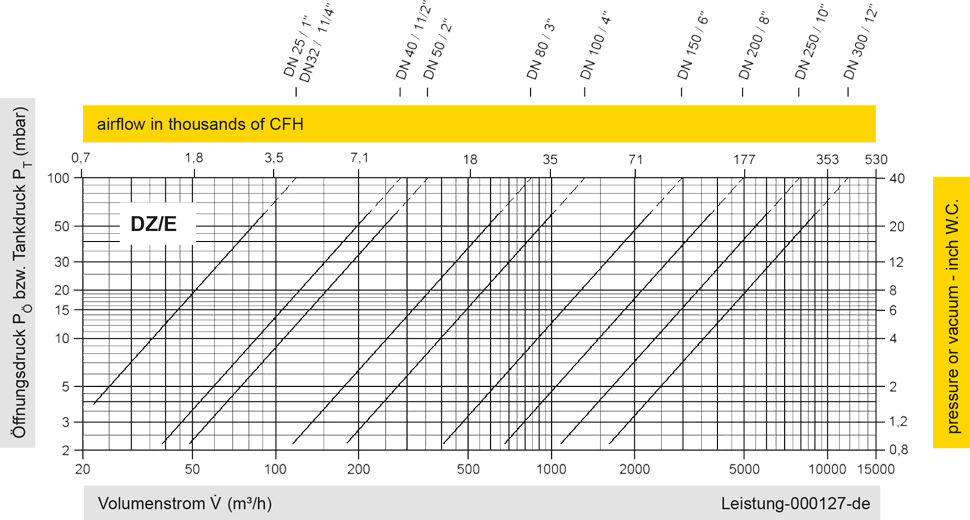

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.


Einzelheit X

Einzelheit X

Tankanschluss bei Überdruckfunktion

Tankanschluss bei Unterdruckfunktion
