VD/SV-PA(L)
Über- und Unterdruckventilmit Anschlussstutzen für Abgasleitung

Features
10% Technologie
Extreme Dichtheit
Optimierte Druckhaltung
Strömungsleistung
Einsatzbar im explosionsgefährdeten Bereich
Kondensatabluss
API-Tanks

Kombiniertes Über- und Unterdruckventil

Vollhub-Technologie

Hoch entwickelte Fertigungstechnologie
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| VD / SV-PA | |||||||
| DN 1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| DN 2 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 405 | 480 | 600 | 805 | 925 | 1010 | 1010 |
| b | 390 | 485 | 550 | 660 | 780 | 875 | 875 |
| c | 150 | 180 | 200 | 250 | 300 | 305 | 305 |
| d | 240 | 300 | 330 | 390 | 480 | 555 | 582 |
| e | 165 | 192 | 240 | 350 | 390 | 460 | 460 |
| VD / SV-PAL | |||||||
| DN 1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| DN 2 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" |
| a | 395 | 445 | 565 | 770 | 895 | 1010 | 1010 |
| b | 400 | 485 | 550 | 655 | 775 | 875 | 885 |
| c | 140 | 143 | 165 | 216 | 267 | 305 | 305 |
| d | 255 | 308 | 355 | 417 | 505 | 582 | 603 |
| e | 165 | 192 | 240 | 350 | 390 | 460 | 460 |
Abmessungen in mm
Baumaße für das Über- und Unterdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Aluminium | Stahl | Edelstahl |
| Heizmantel (VD / SV-PA(L)-H-...) | – | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE | PTFE |
Gehäuse können auch mit ECTFE-Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C | D | E | F |
| Druckstufe [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis +35 | >+35 bis +60 | >+14 bis +35 | >+35 bis +60 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C | D | E | F |
| Druckstufe [mbar] | -2,0 bis -3,5 | <-3,5 bis -14 | <-14 bis -35 | <-14 bis -35 | <-35 bis -60 | <-35 bis -60 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Sonderwerkstoffe sowie höhere Unterdruckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert. Die Ausführung (L) ist zu wählen, wenn der Anschlussstutzen für die Abgasleitung eine Nennweite größer als die Nennweite des Tankstutzens ist.Es stehen vier Ausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Das Ventil ist in den Druckstufen für Über- und Unterdruck nahezu beliebig kombinierbar. Bei Überschreitung einer Differenz zwischen Druck und Vakuum von 150 mbar kommen Sonderventilteller zum Einsatz.
Druckeinstellungen
| Überdruck: | +2.0 mbar | +60 mbar |
| Unterdruck: | -2.0 mbar | -60 mbar |
Höhere oder niedrigere Druckeinstellungen auf Anfrage.

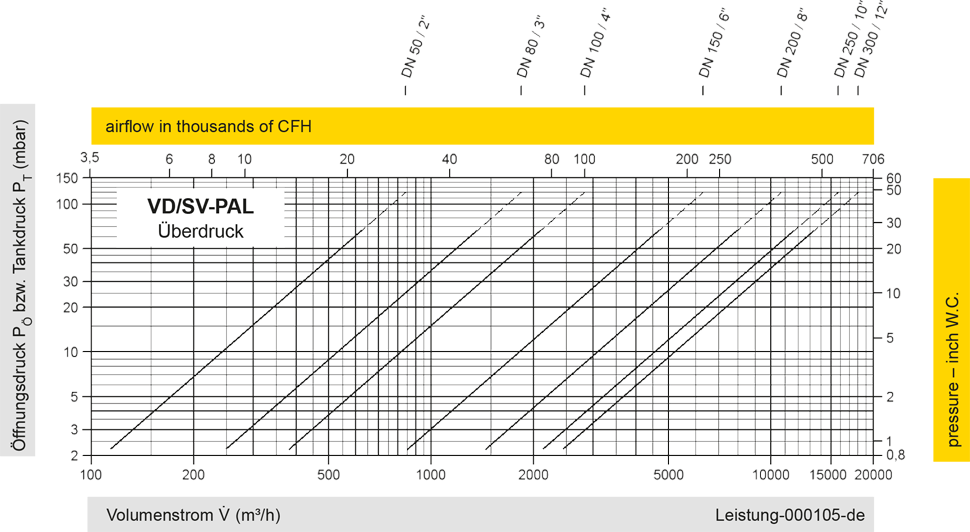

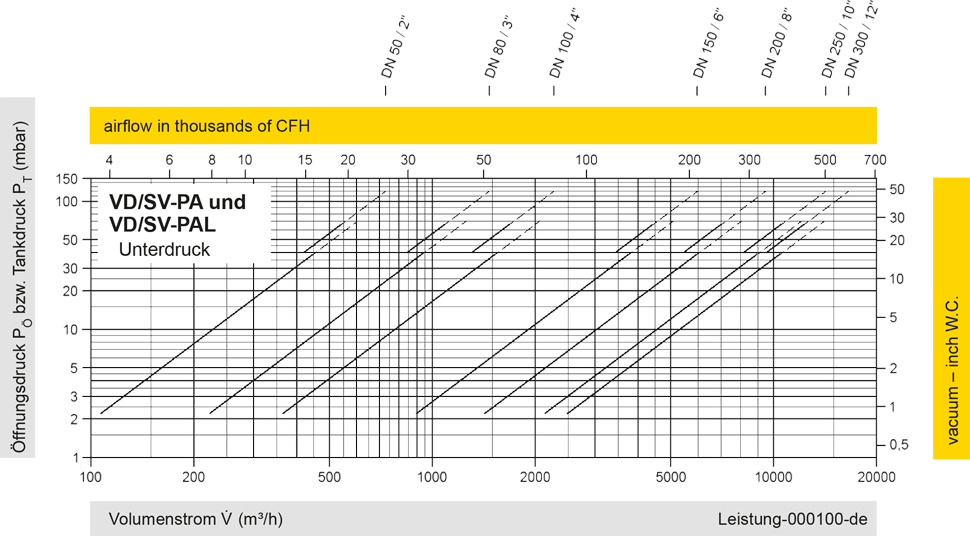

Volumenstromdiagramm



Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.


Einzelheit X

Einzelheit X
