WV/T

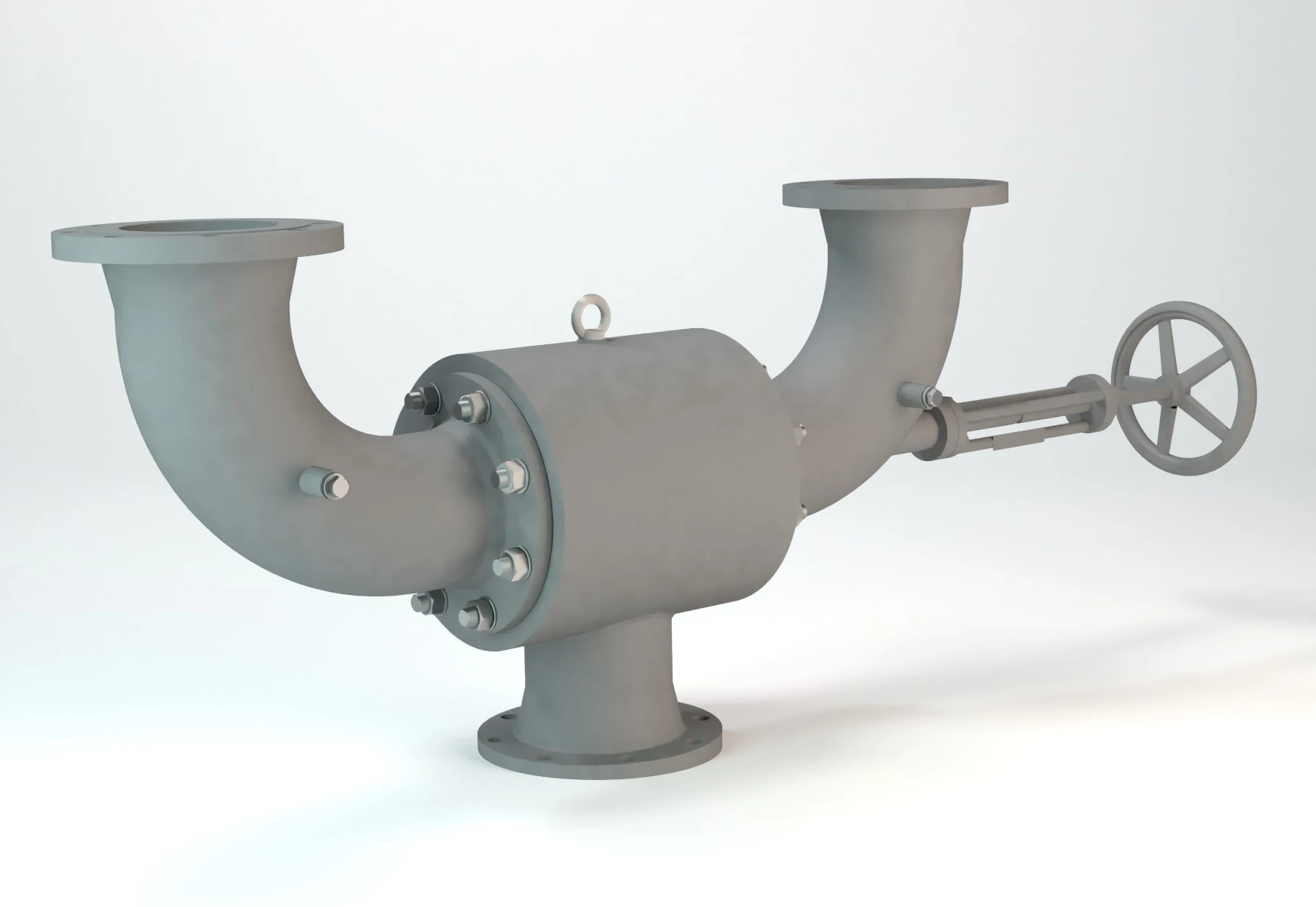

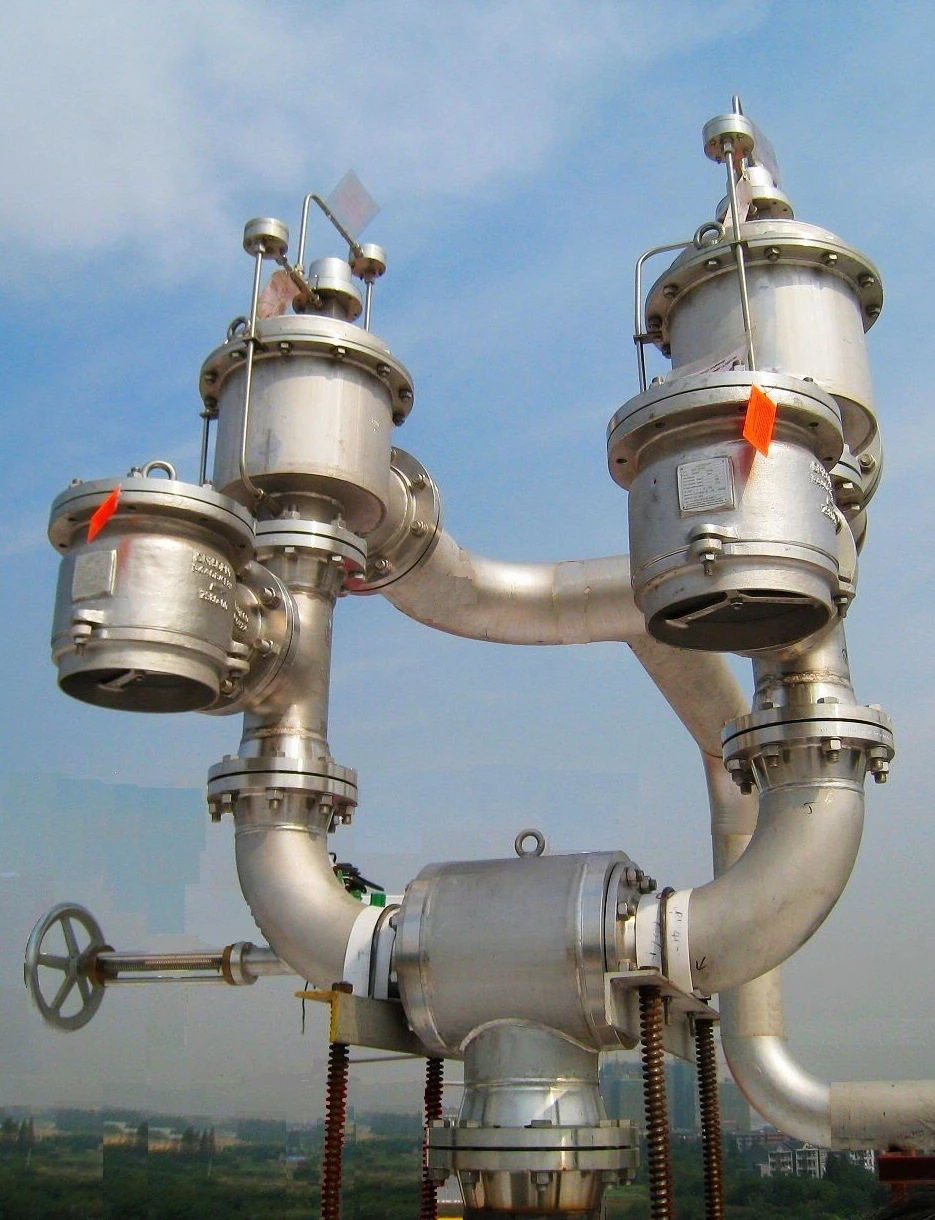

Wechselventile Pressure/vacuum relief valve Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve. PROTEGO® WV/T werden hauptsächlich in Verbindung mit Ventilen oder anderen Sicherheitseinrichtungen (z.B. Flammendurchschlagsicherungen von PROTEGO®) auf Lagertanks zur Lagerung tief kalt verflüssigter Gase sowie auf Behältern in Chemie-, Petrochemie- und Pharma-Prozessanlagen eingesetzt. Sie erhöhen die Betriebssicherheit der zu schützenden Anlagensysteme, da die Überprüfung, Wartung bzw. Reparatur jeweils eines Ventils oder einer Sicherheitseinrichtung ohne Betriebsunterbrechung der Anlage durchgeführt werden kann.

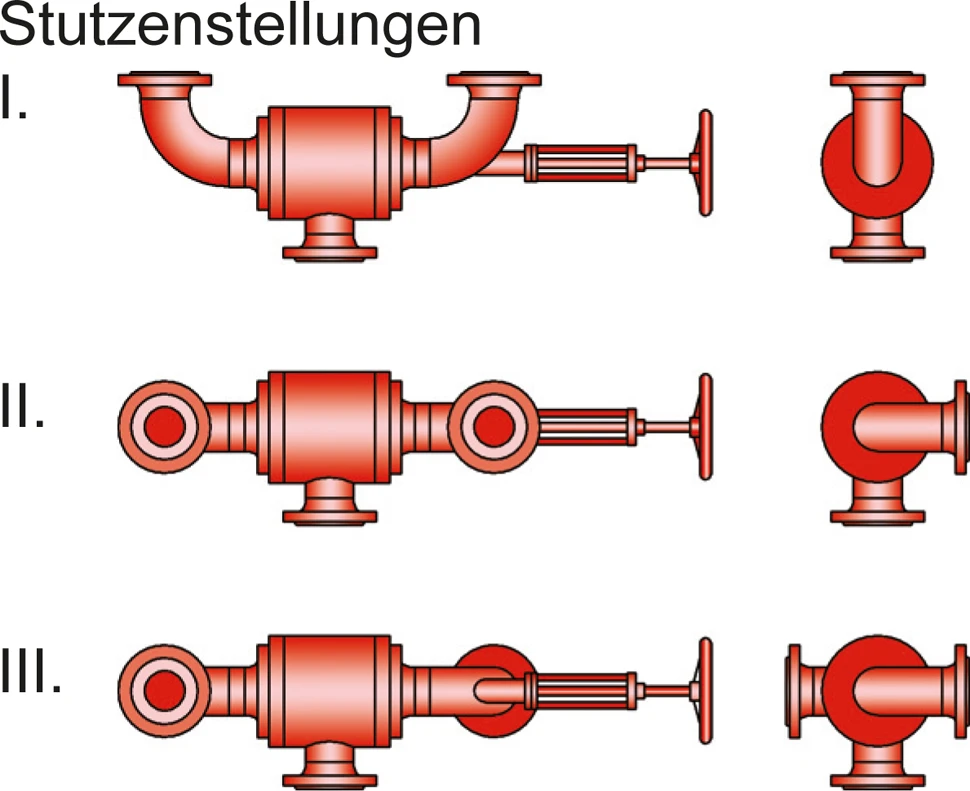

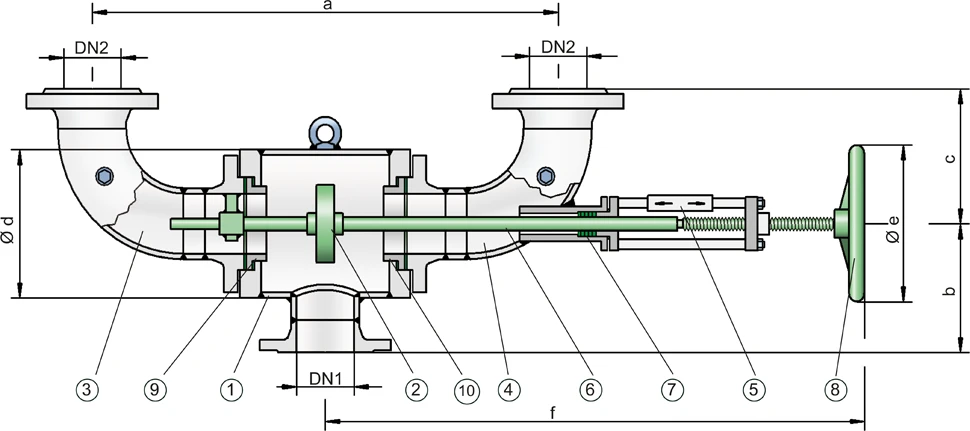

Mit dem Wechselventil lässt sich jeweils ein Ventil oder eine Sicherheitseinrichtung durch Betätigung des Handrades (8) absperren. Bei Normalbetrieb befindet sich die Tellerscheibe (2) in mittlerer Stellung, d.h. beide Stutzen-Bögen werden durchströmt. Durch Drehen des Handrades bis zum Anschlag wird einer der Stutzen-Bögen (3 oder 4) geschlossen, während der andere Stutzen-Bogen geöffnet bleibt. Die jeweilige Stellung des Ventiltellers ist durch die Stellungsanzeige (5) an der Ventilspindel ersichtlich. Je nach Anforderung kann die Stellung des Wechselventils im Normalbetrieb in der Mitte oder in Endstellung sein. Mittlere Stellung z.B. bei erforderlich hoher Abblaseleistung über parallel geschaltete Notentlüftungsventile oder Endstellung z.B. bei parallel geschalteten Flammendurchschlagsicherungen, die im Wechsel genutzt bzw. gereinigt werden können.

Die Wechselventile WV/T zeichnen sich durch einfachen Aufbau, leichte Handhabung, die Möglichkeit eines schnellen Austausches von funktionsbeeinflussenden Elementen und damit durch große Verfügbarkeit und Betriebssicherheit aus. Die eingeschliffenen, metallischen Dichtflächen gewährleisten einen hohen Abdichtungsgrad auch im Tieftemperaturbereich. Diese Ventile sind nicht flammendurchschlagsicher und fallen auch dann nicht in den Anwendungsbereich der europäischen Explosionsschutzrichtlinie 94/9/EG, wenn ein Einsatz in explosionsfähiger Atmosphäre erfolgt. Aufgrund einer durchgeführten Gefahrenanalyse – bezogen auf Werkstoffauswahl und Funktion – weisen die Geräte keine potentielle Zündquelle auf. Dies ermöglicht einen uneingeschränkten Einsatz in explosionsgefährdeten Bereichen.
