Merkmale
Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Einfache Wartung
ohne Ausbau der FLAMMENFILTER®
Schnellste Demontage und Montage
der einzelnen FLAMMENFILTER®
Rohrgewindeanschluss
Sicherheit
bietet Sicherheit bei atmosphärischen Deflagrationen, kurzzeitigen Abbrand
Niedrige Kosten
niedrige Betriebs- und Lifecyclekosten
Ersatzteile
preiswerte Ersatzteile
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Ent- und Belüftungshaube des Typs PROTEGO® BE/AD bietet Sicherheit gegen atmosphärische Deflagrationen. Die Flammendurchschlagsicherung wird zur Absicherung von Druckausgleichsöffnungen druckloser Anlagen und kleiner Behälter eingesetzt, wenn ein stabilisiertes Brennen auf der Sicherung ausgeschlossen werden kann. Das Gerät ist die ideale Lösung zur Absicherung kleiner Entspannungsleitungen. Die Armatur verhindert das Eindringen einer atmosphärischen
Deflagration
Deflagration
Explosion propagating at subsonic velocity (EN 1127-1:1997).
in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Flammendurchschlagsicherung besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der im Gehäuse integrierten PROTEGO® Flammensicherung (3). Die Armatur ist mit einer festen Wetterschutzhaube aus Metall verschlossen. In Abhängigkeit von den Einsatzbedingungen wird die Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppen IIA bis IIC
Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung ausgewählt werden. Flammendurchschlagsicherungen der Baureihe PROTEGO® BE/AD sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIC einsetzbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten
Maßtabelle
| DN | 15 / G ½" | 20 / G ¾" | 25 / G 1" | 32 / G 1¼" | 40 / G 1½" | 50 / G 2" |
| a | 116 | 116 | 116 | 116 | 200 | 200 |
| b | 80 | 80 | 85 | 85 | 150 | 150 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,5 mm | IIC | B |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Materialauswahl
| Ausführung | B | C |
| Gehäuse | Edelstahl | Hastelloy |
| Abdeckhaube | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
Sonderwerkstoffe auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage

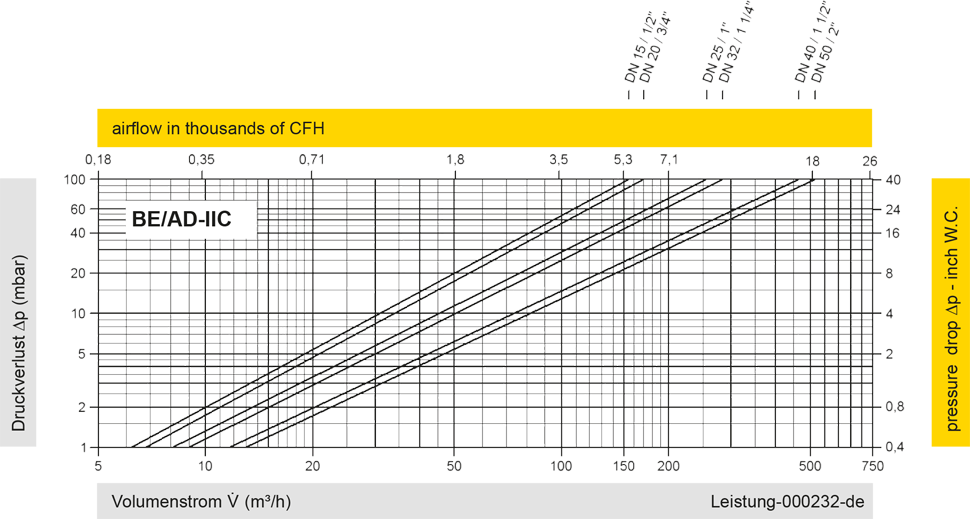

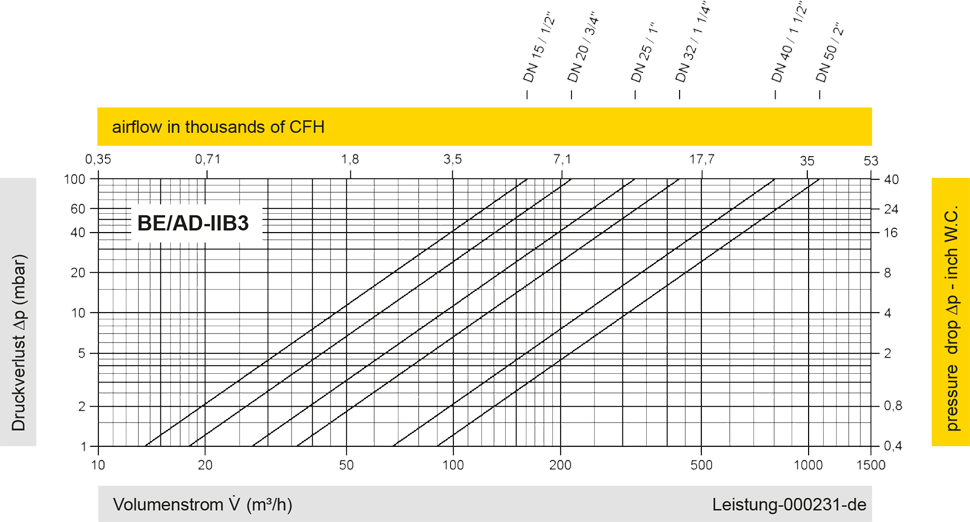

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
