DV/ZU

Über- und Unterdruckrohrleitungsventil

Features

10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimierte Druckhaltung
Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
Hohe Strömungsleistung
ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
Getrennte Anschlüsse
für Ent- und Belüftungsleitung
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Funktion und Beschreibung

Über- und Unterdruckventil mit getrennten Anschlüssen für Über- und Unterdruckatmung

Das Rohrleitungsventil des Typs PROTEGO® DV/ZU ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit getrennten Anschlüssen für Über- und Unterdruckatmung. Es wird vor allem als Über- und Rückströmsicherung in Ent- und Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Das Ventil ist so konzipiert, dass bei unzulässigem Überdruck die entweichenden Emissionen in einer Abgasleitung abgeführt werden und bei unzulässigem Unterdruck Deckgas aus einem Versorgungsnetz zugeführt wird. Aus baulichen Gründen ist der Unterdruckteller eine Nennweite kleiner ausgeführt als der Überdruckteller.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei auf der Über- und Unterdruckseite gleich, wobei die Belüftung dann einsetzt, wenn der Differenzdruck zwischen dem Gasdruck in der angeschlossenen Belüftungsleitung und dem Tankdruck größer als der Ansprechdruck des Unterdruckventiltellers wird.

Hoch entwickelte Fertigungstechnologie

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN40 / 1½"50 / 2"65 / 2½"80 / 3"100 / 4"150 / 6"
a 280 280 340 340 390 520
b 165 165 200 200 240 300
c 210 210 280 280 310 390
d 440 440 495 495 590 715

Abmessungen in mm

Größere DN auf Anfrage

Baumaße für das Über- und Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

Ausführung AB
GehäuseStahlEdelstahl
Heizmantel (DV / ZU-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
DichtungPTFEPTFE

Gehäuse können auch mit ECTFE- Beschichtung geliefert werden

Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

AusführungABCD
Druckstufe[mbar]+2,0bis +3,5>+3,5 bis +14>+14bis +60>+14bis +60
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE

Sonderwerkstoffe auf Anfrage

Bei höheren Druckeinstellungen Typ DV/ZU-F verwenden.

Auswahl Material Unterdruckventilteller

AusführungABCDEF
Druckstufe [mbar]-3,5 bis -5,0<-5,0 bis -14<-14 bis -35<-35 bis -50<-14 bis -35<-35 bis -50
VentiltellerAluminiumEdelstahlEdelstahlEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischmetallischPTFEPTFE

Sonderwerkstoffe sowie niedrigere Unterdruckeinstellungen auf Anfrage.

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf der Überdruckseite mit Federbelastung realisiert (Typ DV/ZU-F).
Es stehen zwei Ausführungen zur Auswahl:
Über- und Unterdruckrohrleitungsventil in GrundausführungDV/ZU - –
Über- und Unterdruckrohrleitungsventil mit HeizmantelDV/ZU - H

Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.

Druckeinstellungen

Überdruck:+2.0 mbar+60 mbar
Unterdruck:-3.5 mbar-50 mbar

Bei höheren Druckeinstellungen Typ DV/ZU-F verwenden.
Niedrigere Unterdruckeinstellungen auf Anfrage

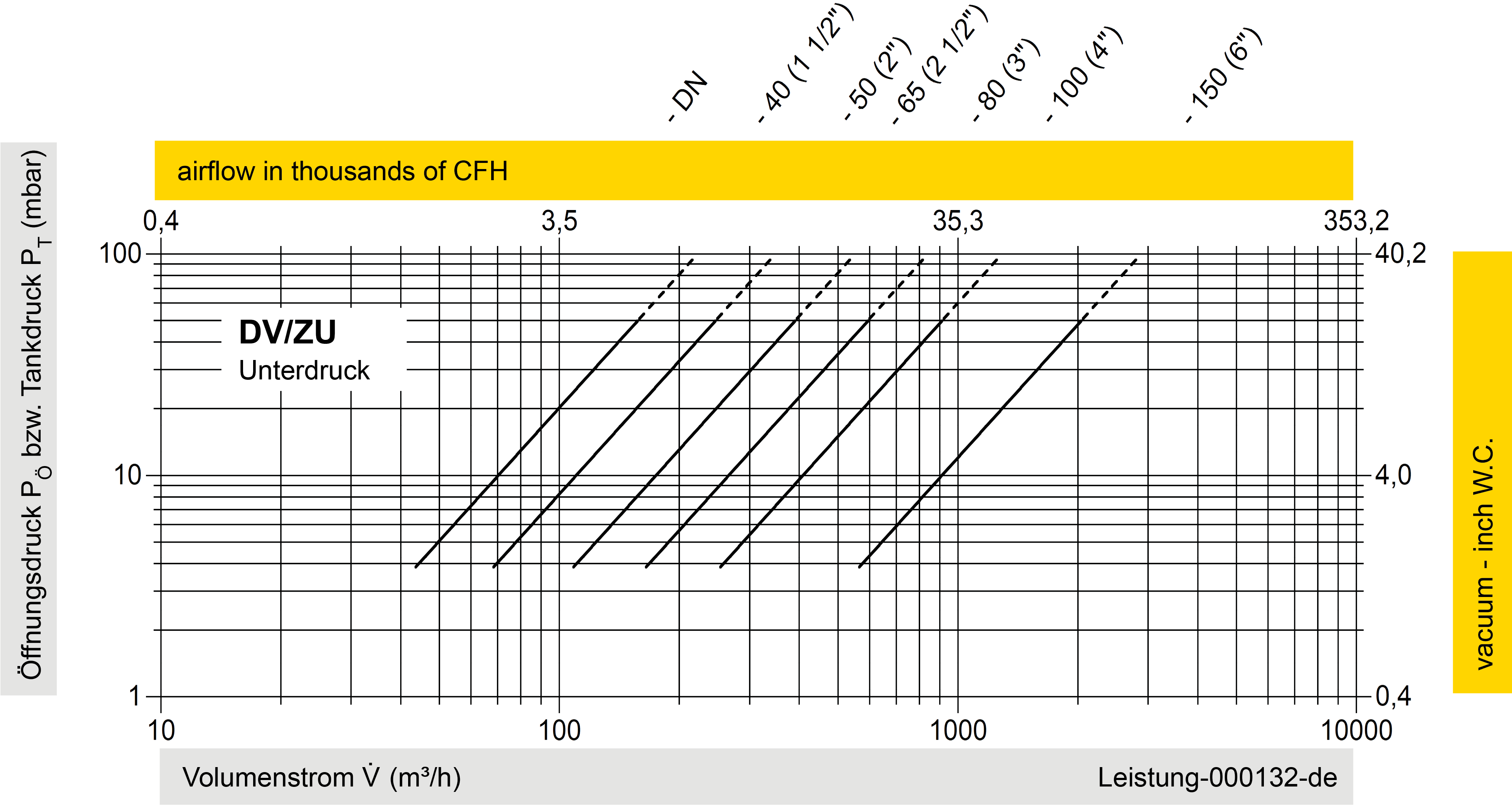

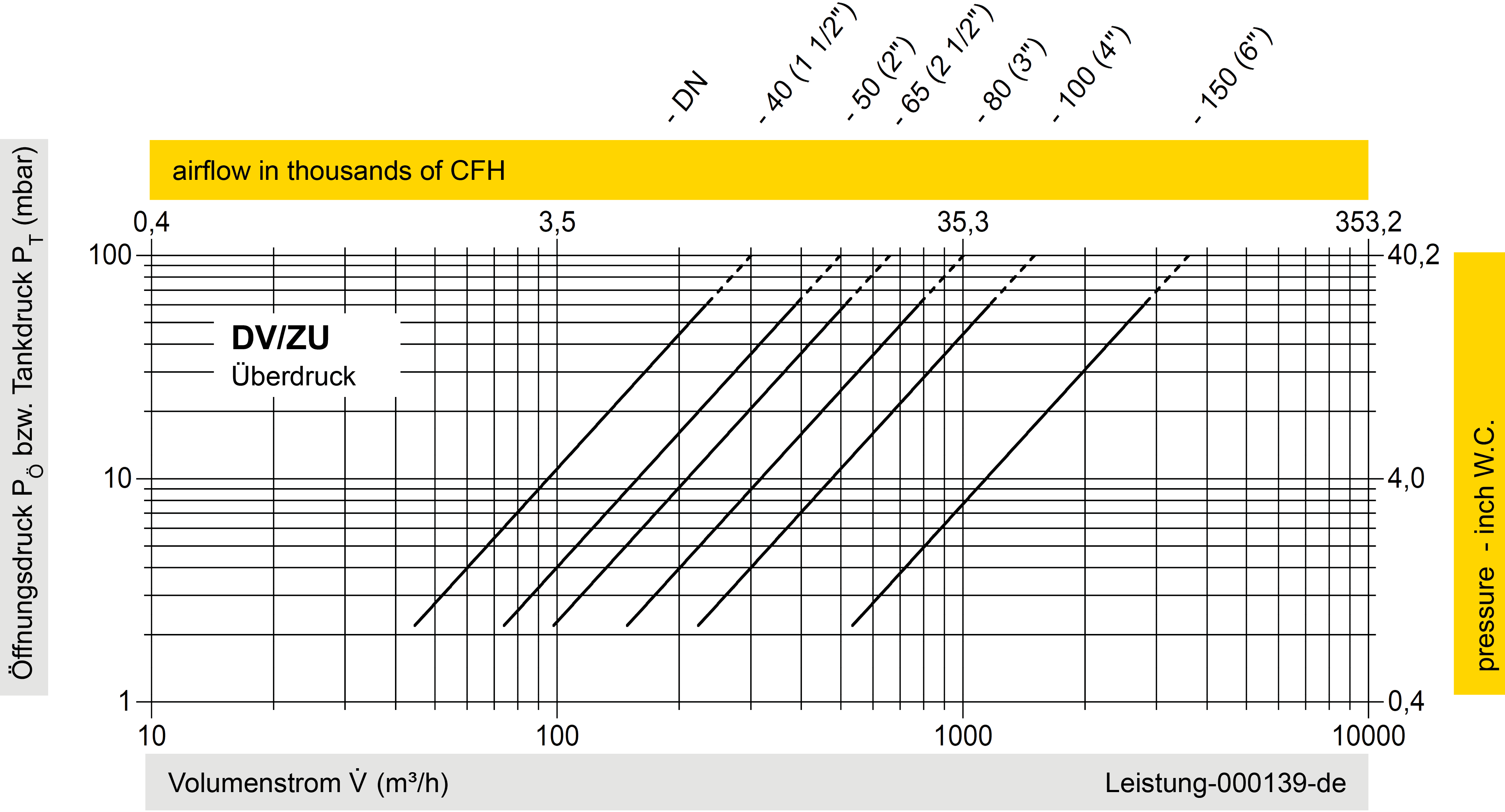

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Einzelheit X

Einzelheit X

Tankanschluss

Belüftung

Entlüftung
