SV/E-1-0

Unterdruckventil

Features

10% Technologie

für geringste Drucksteigerung bis zum Vollhub

Extreme Dichtheit

und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen

Optimale Druckhaltung

Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System

Strömungsleistung

optimale und hohe Strömungsleistung

Schutz vor Witterungseinflüssen

Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen

Einsatzbar im explosionsgefährdeten Bereich

im explosionsgefährdeten Bereich einsetzbar

Kondensatabluss

selbsttätiger Kondensatabfluss

Funktion und Beschreibung

Hoch entwickeltes Unterdruckventil

Das Ventil des Typs PROTEGO® SV/E-1-0 ist ein hoch entwickeltes Unterdruckventil. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet Schutz vor unzulässigem Unterdruck bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom zuzuführen.

Hoch entwickelte Fertigungstechnologie

Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN	50 / 2"	80 / 3"	100 / 4"	150 / 6"	200 / 8"	250 / 10"	300 / 12"
a	140	170	190	230	300	325	425
b	75	85	95	120	140	165	205
c	205	205	285	360	405	460	500
d	170	235	280	335	445	505	505
e	215	215	255	335	425	460	625

Abmessungen in mm

Baumaße für das Unterdruckventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

Ausführung	-	B	C	D
Gehäuse	-	Stahl	Edelstahl	Aluminium
Heizmantel (SV / E-1-0-H...)	-	Stahl	Edelstahl	-
Ventilsitze	-	Edelstahl	Edelstahl	Edelstahl
Dichtung	-	PTFE	PTFE	PTFE

Gehäuse können auch mit ECTFE- Beschichtung geliefert werden

Ausführung D und Sonderwerkstoffe auf Anfrage

Auswahl Material Unterdruckventilteller

Ausführung	A	B	C	D	E	F
Druckstufe [mbar]	-2,0 bis -3,5	<-3,5 bis -14	<-14 bis -35	<-35 bis -60	<-14 bis-35	<-35 bis -60
Ventilteller	Aluminium	Edelstahl	Edelstahl	Edelstahl	Edelstahl	Edelstahl
Abdichtung	FEP	FEP	metallisch	metallisch	PTFE	PTFE

Sonderwerkstoffe (Alu-coatiert, Titan, Hastelloy) sowie höhere Unterdruckeinstellungen auf Anfrage.

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet. Höhere Ansprechunterdrücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert.
Es stehen zwei Ausführungen zur Auswahl:

Unterdruckventil in GrundausführungSV/E-1-0 - –

Unterdruckventil mit HeizmantelSV/E-1-0 - H

Weitere Sonderarmaturen auf Anfrage

Druckeinstellungen

Unterdruck:

-2.0 mbar

-60 mbar

Höhere Unterdruckeinstellungen auf Anfrage.

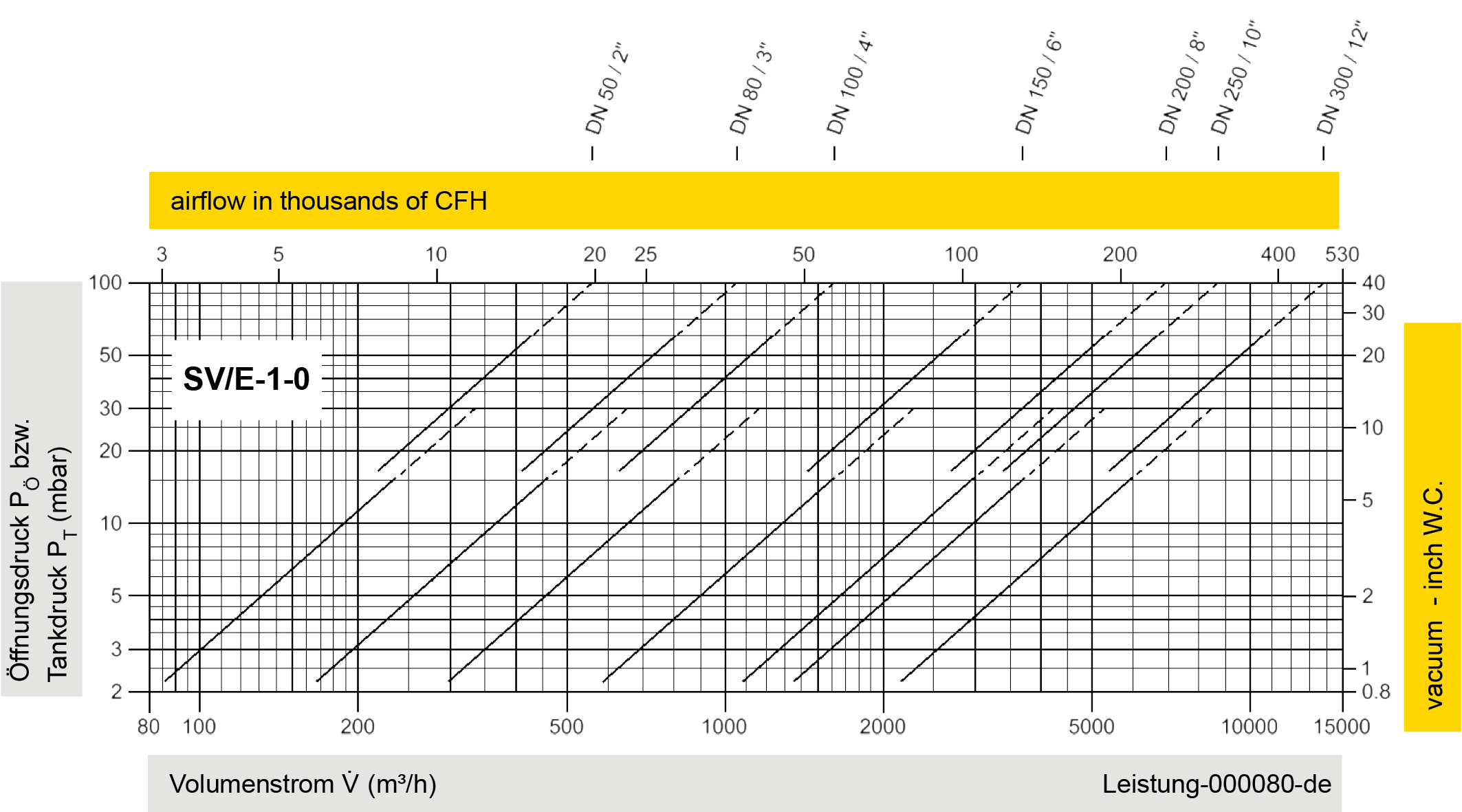

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Einzelheit X
