Über- und Unterdruckrohrleitungsventil

Features

10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimierte Druckhaltung
Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
Hohe Strömungsleistung
ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Funktion und Beschreibung

Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen

Das Rohrleitungsventil des Typs PROTEGO® DV/ZT ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil. Es wird vor allem als Über- und Rückströmsicherung in Ent- und Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Aus baulichen Gründen ist der untere Ventilteller eine Nennweite kleiner ausgeführt als der obere Ventilteller.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt.

Individuelle Materialien

Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf der folgenden Seite

DN40 / 1½"50 / 2"80 / 3"100 / 4"150 / 6"
a 280 280 340 390 520
b 270 270 290 355 425
c 210 210 280 310 390

Abmessungen in mm

Größere DN auf Anfrage

Baumaße für das Über- und Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungAB
GehäuseStahlEdelstahl
Heizmantel (DV / ZT-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
DichtungPTFEPTFE

Gehäuse können auch mit ECTFE- Beschichtung geliefert werden

Sonderwerkstoffe auf Anfrage

Auswahl Material oberer Ventilteller

AusführungABCD
Druckstufe [mbar]±2,0 bis ±3,5±3,5 bis ±14±14 bis ±60±14 bis ±60
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE

Sonderwerkstoffe auf Anfrage.

Bei höheren Druckeinstellungen Typ DV/ZT-F verwenden.

Auswahl Material unterer Ventilteller

AusführungABCDEF
Druckstufe [mbar]±3,5 bis ±5,0±5,0 bis ±14±14 bis ±35±35 bis ±50±14 bis ±35±35 bis ±50
VentiltellerAluminiumEdelstahlEdelstahlEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischmetallischPTFEPTFE

Sonderwerkstoffe sowie niedrigere Unterdruckeinstellungen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf der Überdruckseite mit Federbelastung realisiert (Typ DV/ZT-F).
Es stehen zwei Ausführungen zur Auswahl:
Über- und Unterdruckrohrleitungsventil in GrundausführungDV/ZT - –
Über- und Unterdruckrohrleitungsventil mit HeizmantelDV/ZT - H

Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.

Druckeinstellungen

Oberer Ventilteller:±2.0 mbar±60 mbar
Unterer Ventilteller:±3.5 mbar±50 mbar

Bei höheren Druckeinstellungen Typ DV/ZT-F verwenden.
Niedrigere Unterdruckeinstellungen auf Anfrage

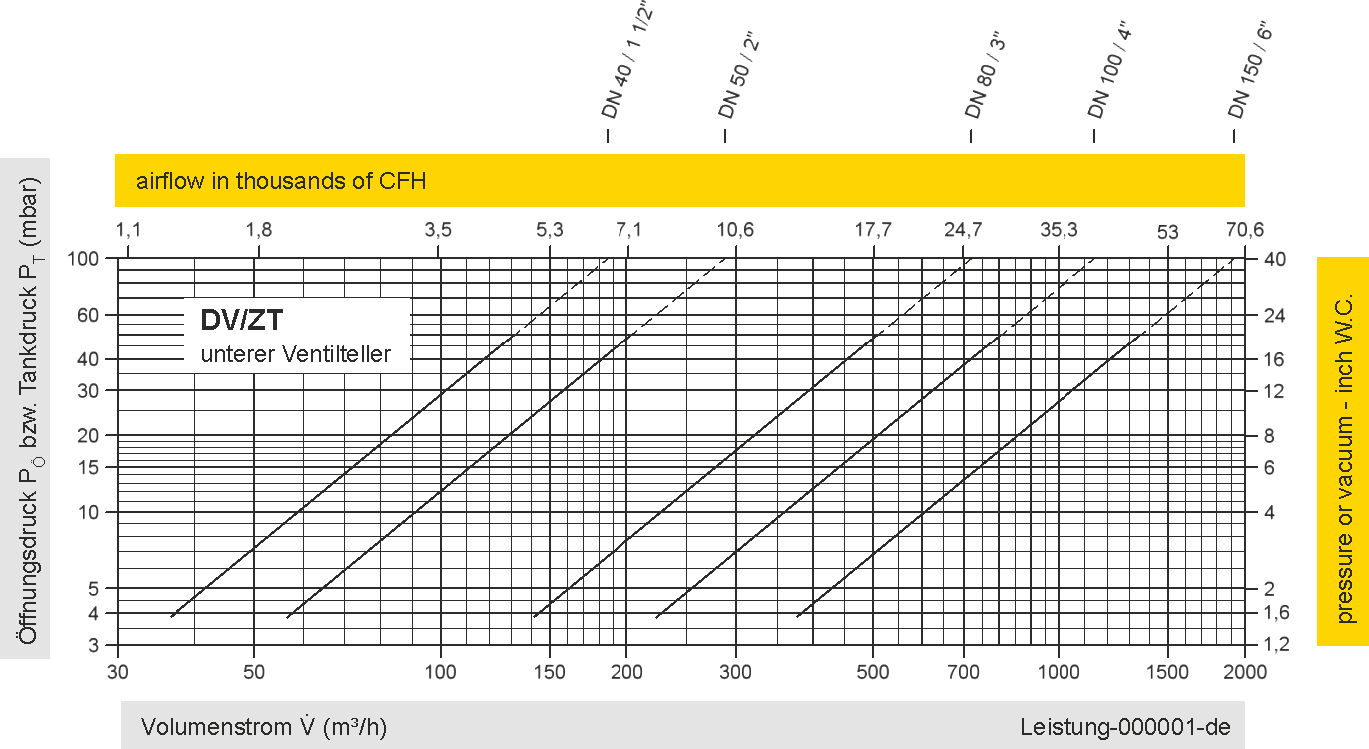

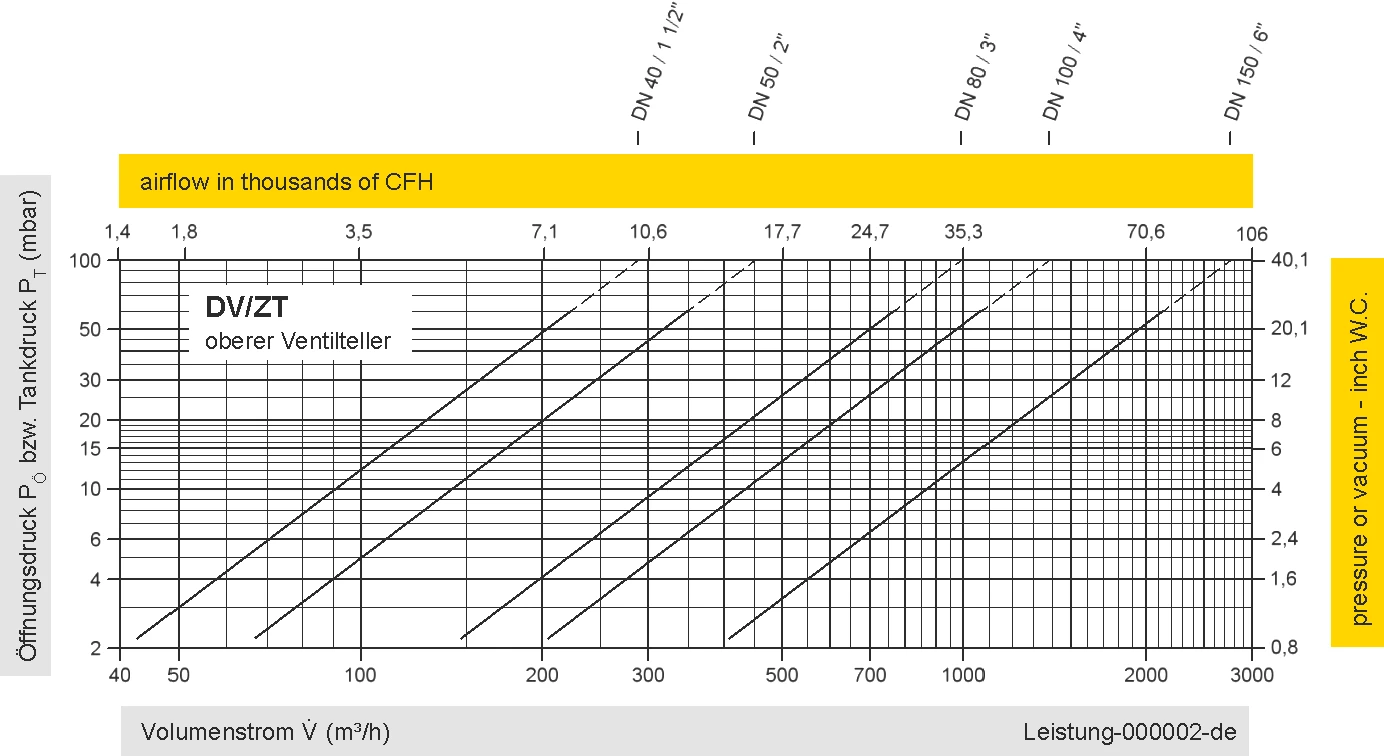

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Einzelheit X

Einzelheit X

Tankanschluss; Andere Anordnung des Tankanschlusses auf Anfrage.
