DR/EU

Detonationsrohrsicherungfür instabile und stabile Detonationen sowie Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend

Features

Geringe Anzahl an FLAMMENFILTER® Scheiben

geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Eckkonstruktion

spart Rohrleitungskrümmer ein

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Bietet Sicherheit

bei Deflagrationen für alle Explosionsgruppen

Erweiterter Anwendungsbereich

für höhere Betriebstemperaturen und -drücke

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Funktion und Beschreibung

Sicherheit gegen Deflagrationen, stabile und instabile Detonationen

Die Detonationsrohrsicherung vom Typ PROTEGO® DR/EU ist eine Weiterentwicklung der seit Jahrzehnten in der Industrie verwendeten und bewährten Flammendurchschlagsicherung PROTEGO® DR/ES. Die Armatur bietet Sicherheit gegen Deflagrationen, stabile und instabile Detonationen. Die klassische Eckausführung bietet gegenüber einer Durchgangsausführung erhebliche Wartungs- und Kostenvorteile.

Hauptbestandteil - PROTEGO® Flammensicherung

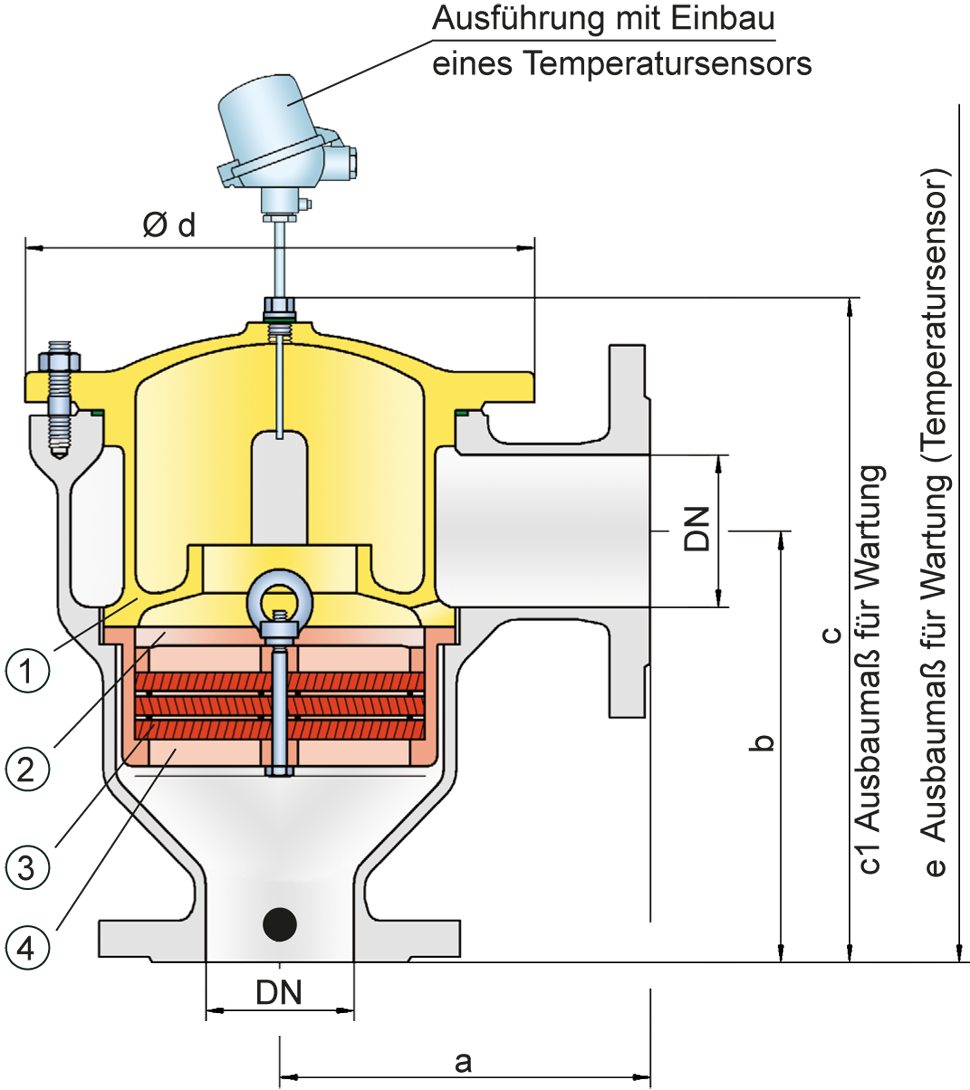

Beim Einlaufen einer in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. Die Detonationsrohrsicherung kann für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.

Viele individuelle Zulassungen

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind zahlreiche Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	25 / 1"	32 / 1¼"	40 / 1½"	50 / 2"	65 / 2½"	80 / 3"	100 / 4"	125 / 5"	150 / 6"
a	125	125	153	155	198	200	250	332	335
b	140	140	183	185	223	225	290	357	360
c	210	210	290	290	365	365	440	535	535
c1	285	285	395	395	500	500	595	750	750
d	150	150	210	210	275	275	325	460	460
e	495	495	600	600	705	705	795	950	950

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,65 mm	IIB3	C

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr.	DN	25 / 1"	32 / 1¼"	40 / 1½"	50 / 2"	65 / 2½"	80 / 3"	100 / 4"	125 / 5"	150 / 6"
IIA	Pmax	1,6	1,6	1,6	1,6	1,6	1,6	1,5	1,2	1,2
IIB2	Pmax								1,4	1,4
IIB3	Pmax	1,6	1,6	1,6	1,6	1,6	1,6	1,4	1,2*	1,2*

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage, * spezielle Flammensicherung

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in C°
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

Ausführungsarten- und Spezifikation

Es stehen vier Ausführungen zur Auswahl:

Detonationsrohrsicherung in der GrundausführungDR/EU- – –

Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteDR/EU- T –

Detonationsrohrsicherung mit HeizmantelDR/EU- H –

Detonationsrohrsicherung mit integriertem Temperatursensor* und HeizmantelDR/EU- H - T

*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

Materialauswahl für Gehäuse

Ausführung	B	C	D
Gehäuse	Stahl	Edelstahl	Hastelloy
Heizmantel (DR / EU-H-(T)-...)	Stahl	Edelstahl	Edelstahl
Deckel mit Stoßfang	Stahl	Edelstahl	Hastelloy
O-Ring	FPM*	PTFE	PTFE
Flammensicherung	A	C, D	E	Sonderwerkstoffe auf Anfrage

* für Geräte bei Einsatz mit erhöhten Temperaturen ab 150°C (T150) Dichtungen aus PTFE.

Das Gehäuse und der Deckel mit Stoßfang können auch in Werkstoff Stahl mit ECTFE- Beschichtung geliefert werden.

Materialkombinationen der Flammensicherung

Ausführung	A	C	D	E
FLAMMENFILTER^® Käfig	Stahl	Edelstahl	Edelstahl	Hastelloy
FLAMMENFILTER^®*	Edelstahl	Edelstahl	Hastelloy	Hastelloy
Zwischenlagen	Edelstahl	Edelstahl	Hastelloy	Hastelloy

* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.

Sonderwerkstoffe auf Anfrage

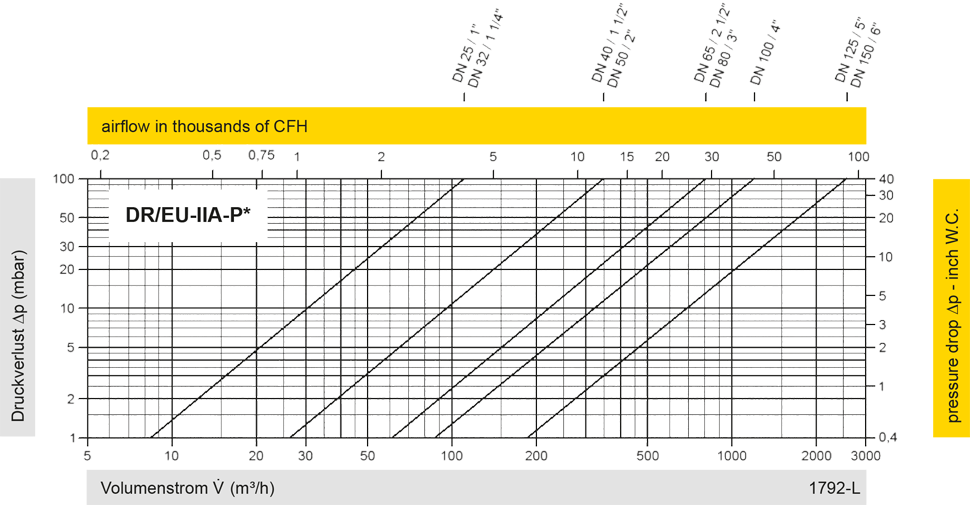

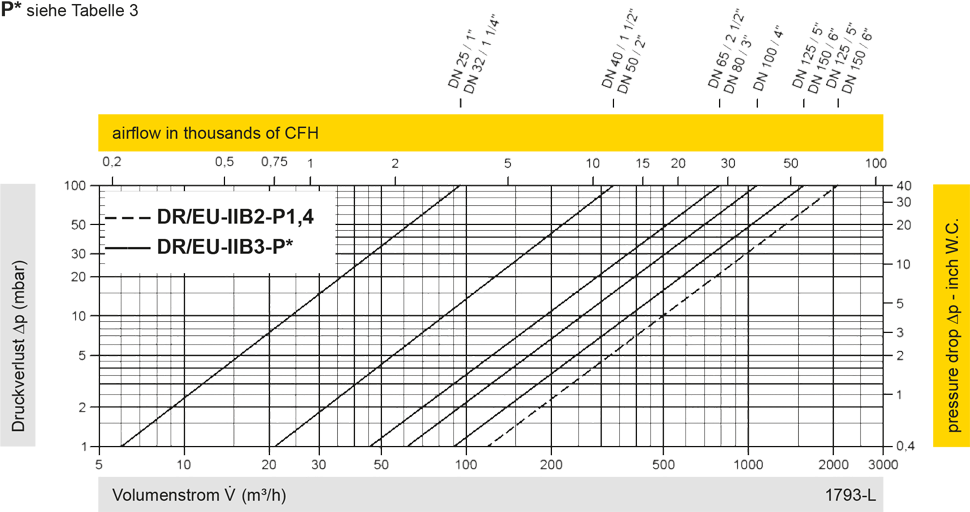

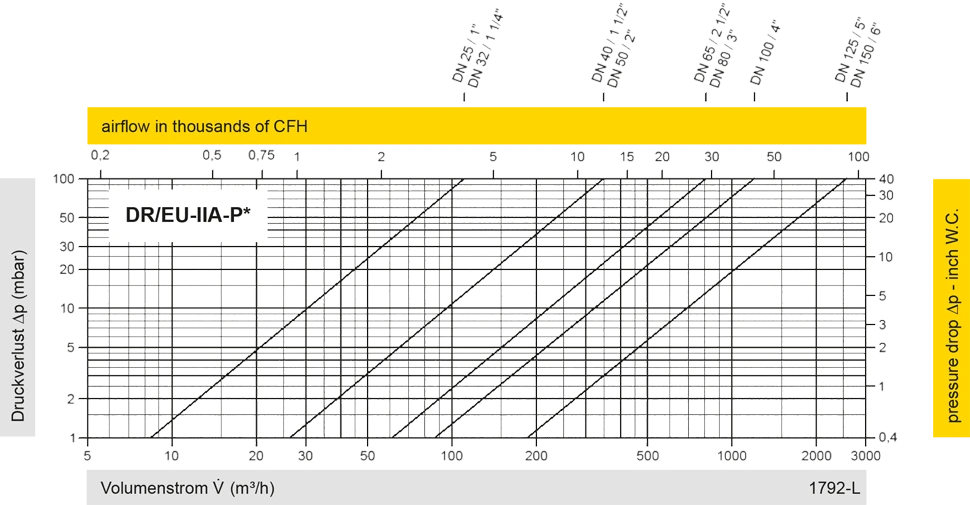

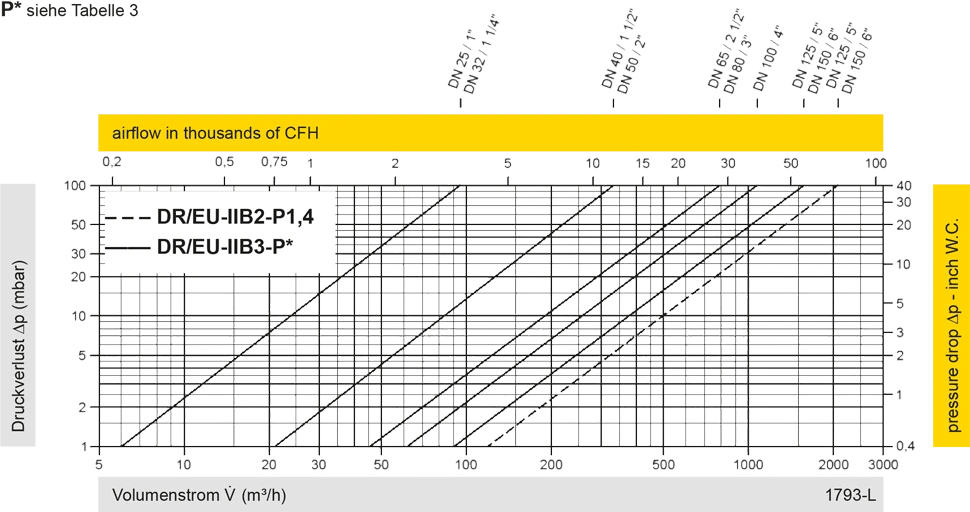

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
