DZ/T-F

Über- oder Unterdruckrohrleitungsventil

Features

Federbelastung
für hohe Ansprechdrücke
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimierte Druckhaltung
Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
Hohe Strömungsleistung
ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
Für Über- und Unterdruck
als Über- oder Unterdruckrohrleitungsventil einsetzbar
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Funktion und Beschreibung

Über- oder Unterdruckventil für hohe Systemdrücke

Das Rohrleitungsventil des Typs PROTEGO® DZ/T-F ist ein hoch entwickeltes Über- oder Unterdruckventil für hohe Systemdrücke. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- oder Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Durch die Federbelastung des Ventiltellers werden höhere Ansprechdrücke als beim Typ DZ/T erreicht.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich.

Hoch entwickelte Fertigungstechnologie

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN25 / 1"32 / 1¼“ 40 / 1½“50 / 2" 80 / 3"100 / 4"125 / 5" 150 / 6" 200 / 8" 250 / 10"300 / 12"
a 220 220 250 250 250 340 380 460 550 650 700
b 150 150 170 170 170 235 280 335 420 505 565
c 395 395 420 420 420 570 680 940 1160 1215 1255

Abmessungen in mm

Baumaße für das Über- oder Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungAB
GehäuseStahlEdelstahl
Heizmantel (DZ / T-F-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
DichtungPTFEPTFE
VentiltellerAA

Gehäuse können auch mit ECTFE- Beschichtung geliefert werden

Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

AusführungA
Druckstufe [mbar]±60 bis ±500
VentiltellerEdelstahl
Abdichtungmetallisch
DruckfederEdelstahl

Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage.

Niedrigere Druckeinstellungen siehe Typ DZ/T (entsprechend bei Unterdruckfunktion)

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist federbelastet. Niedrigere Ansprechdrücke werden sowohl bei Über- als auch bei Unterdruckfunktion mit der Ausführung Typ DZ/T realisiert.
Es stehen zwei Ausführungen zur Auswahl:
Über- oder Unterdruckrohrleitungsventil in GrundausführungDZ/T-F - –
Über- oder Unterdruckrohrleitungsventil mit HeizmantelDZ/T-F - H

Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.

Druckeinstellungen

Über- oder Unterdruck±60 mbar±500 mbar
±60 mbar±400 mbar
±60 mbar±300 mbar

Höhere Druckeinstellungen auf Anfrage, niedrigere Druckeinstellungen siehe Typ DZ/T (entsprechend bei Unterdruckfunktion)

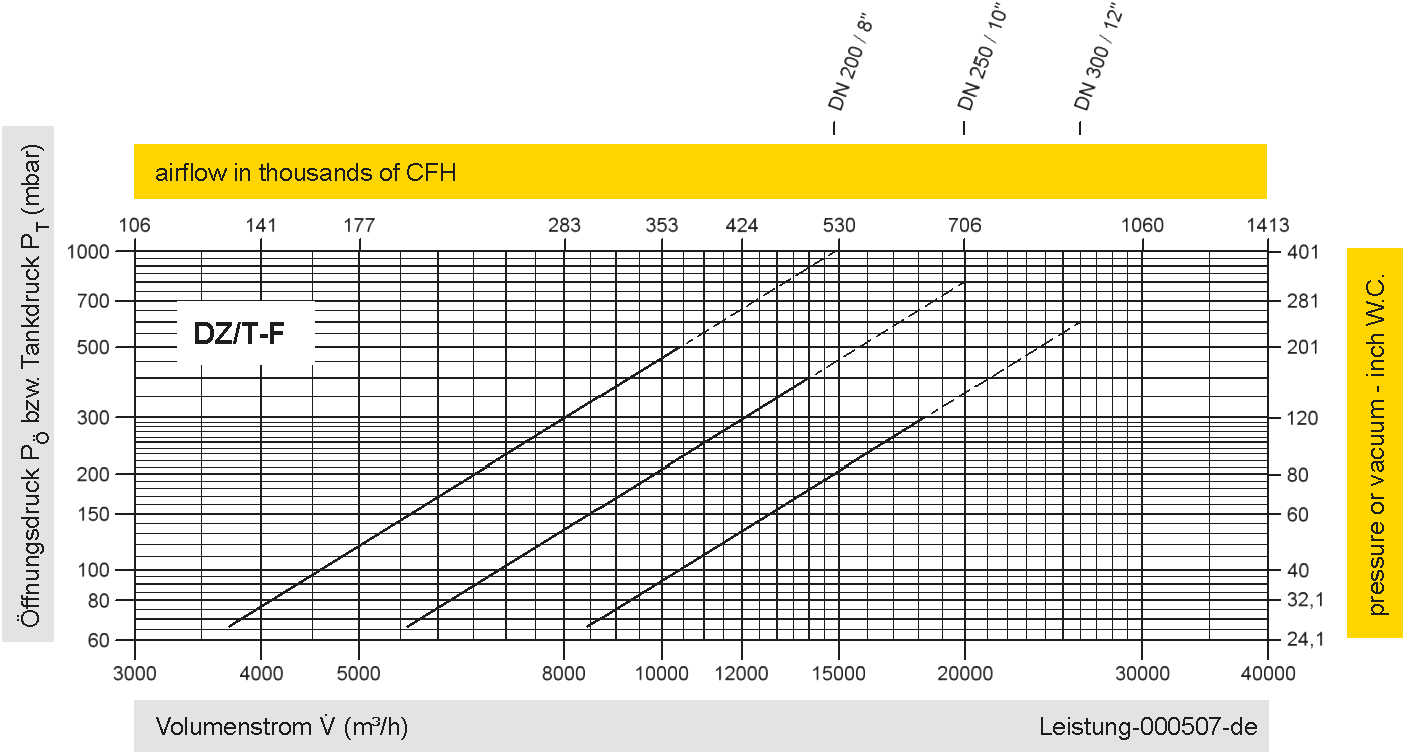

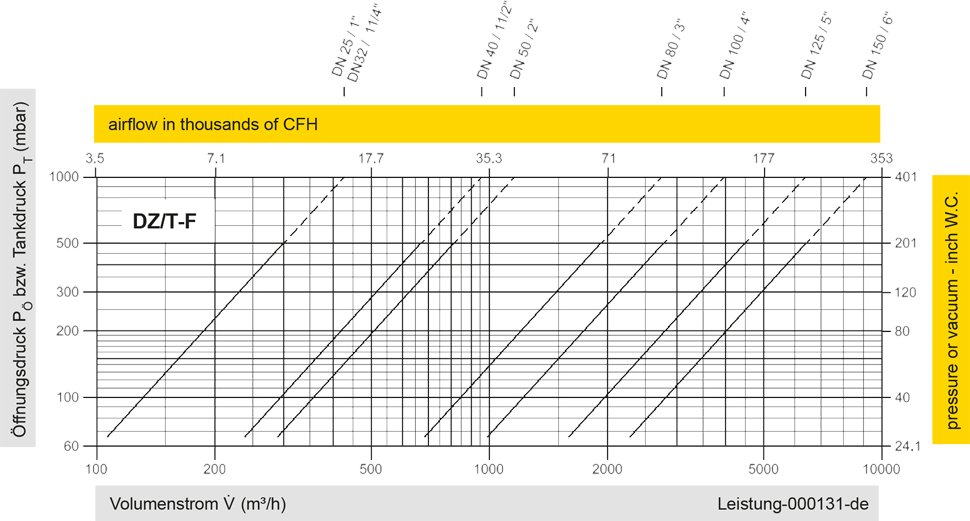

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Einzelheit X

Tankanschluss bei Überdruckfunktion

Tankanschluss bei Unterdruckfunktion
