Merkmale
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimierte Druckhaltung
Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Als Schutzsystem nach ATEX
im explosionsgefährdeten Bereich einsetzbar
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Anlüftvorrichtung als Sonderausführung
in Sonderausführung mit Anlüftvorrichtung lieferbar (Schiffsausführung)
Funktion und Beschreibung

Hauptbestandteil - PROTEGO® Flammensicherung
Das
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
deflagrationssichere Ventil des Typs PROTEGO® SV/E ist ein hoch entwickeltes Unterdruckventil mit integrierter PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur flammendurchschlagsicheren Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Unterdruck bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® SV/E ist für Stoffe der Explosionsgruppen IIA bis IIC einsetzbar.

10%-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung den Öffnungsdruck. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankunterdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.

Individuelle Materialien
Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Hineinzünden durch integrierte FLAMMENFILTER® verhindert
Wird das Ventil in explosionsfähiger Atmosphäre eingesetzt und kommt diese Gemischwolke zur Entzündung, entsteht eine atmosphärische
Deflagration
Deflagration
Explosion propagating at subsonic velocity (EN 1127-1:1997).
. Der integrierte FLAMMENFILTER® (3) verhindert hierbei ein Hineinzünden in den Tank.
Das Ventil ist standardmäßig bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 –Anhang L und ISO 28300 (API 2000). Davon abweichend sind Sonderzulassungen mit höheren Betriebstemperaturen erhältlich.

Viele individuelle Zulassungen
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zusätzliche Zertifikate von Klassifikationsgesellschaften für den Einsatz auf Schiffen liegen ebenfalls vor (IMO). Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten

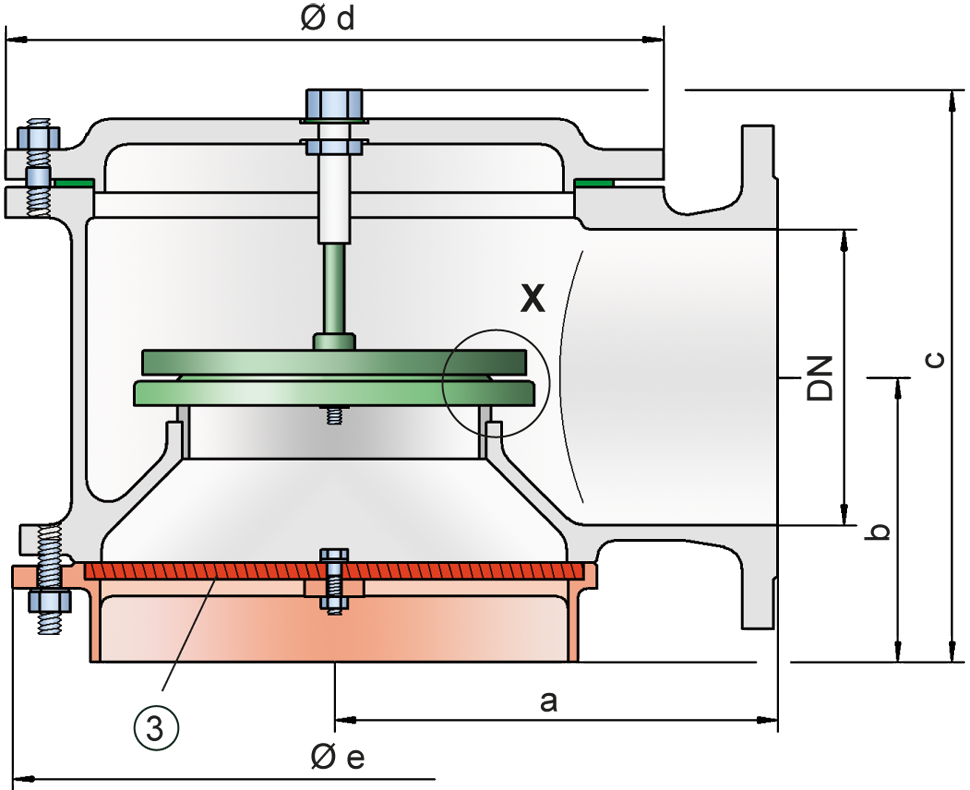

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 140 | 170 | 190 | 230 | 300 | 325 | 425 |
| b | 105 | 115 | 125 | 165 | 195 | 230 | 280 |
| c | 225 | 240 | 320 | 410 | 460 | 525 | 575 |
| d | 170 | 235 | 280 | 335 | 445 | 505 | 505 |
| e | 215 | 215 | 255 | 345 | 435 | 470 | 635 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| ≥ 0,50 mm | IIB | B |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C | |
| Gehäuse | Stahl | Edelstahl | |
| Heizmantel (SV / E-(S)-H-...) | Stahl | Edelstahl | |
| Ventilsitz | Edelstahl | Edelstahl | |
| Dichtung | PTFE | PTFE | |
| Flammensicherung | B | B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | B | |
| FLAMMENFILTER® Käfig | Edelstahl | |
| FLAMMENFILTER® | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C | D | E | F |
| Druckstufe [mbar] | -2,0 bis -3,5 | <-3,5 bis -14 | <-14 bis -35 | <-35 bis -60 | <-14 bis -35 | <-35 bis -60 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Nachfrage.
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

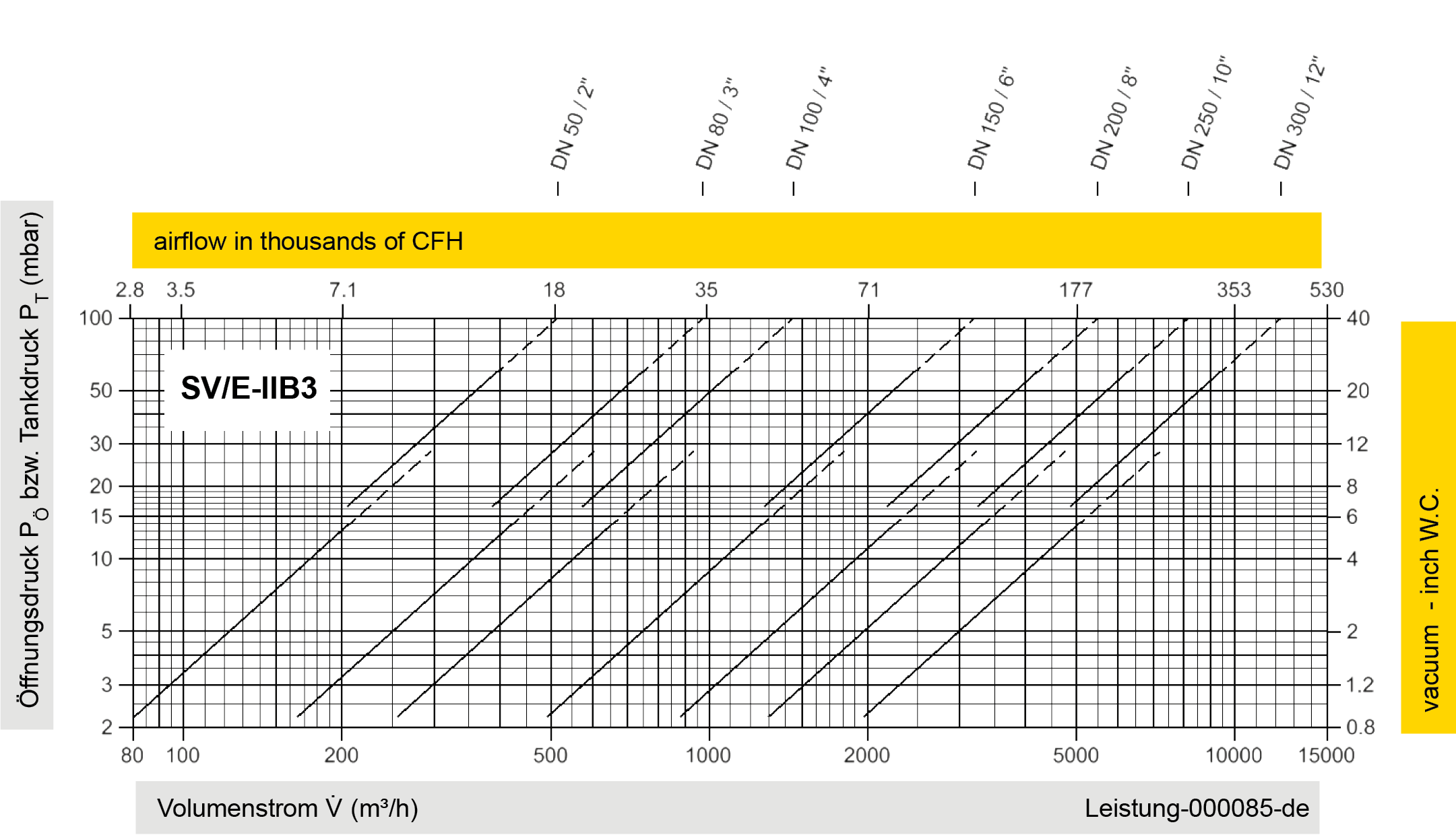

Volumenstromdiagramm



Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.


Einzelheit X

Einzelheit X
