DA-G

Detonationsrohrsicherungfür stabile Detonationen und Deflagrationen in Durchgangsausführung, beidseitig wirkend

Features

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Wirkend

beidseitig wirkend

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Vielseitige Anwendungsmöglichkeiten

vielfältige und variable Einsatzmöglichkeiten

Temperatursenoren möglich

Einbau von Temperatursensoren (für G 1½" und G 2") möglich

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Für industrielle Verwendung in Gasanalyseleitungen

Die Baureihe PROTEGO® DA-G ist eine kompakte Detonationsrohrsicherung zum Einbau in Rohrleitungen mit Durchmessern bis 3", beispielsweise für industrielle Verwendung in Gasanalyseleitungen. Beim Einlaufen einer in die Armatur wird dem Impulsstoß die Energie entzogen und die Flamme in den engen Spalten der FLAMMENFILTER® (1) gelöscht.

Hauptbestandteil - PROTEGO® Flammensicherung

Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Die Spaltweite und die Anzahl der FLAMMENFILTER® werden durch die Betriebsdatenparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. In optimaler Abstimmung zwischen Gehäusegröße, Anzahl und Spaltweite der FLAMMENFILTER® wurde eine Armatur entwickelt, die für alle Explosionsgruppen (IIA, IIB3, IIC) eingesetzt werden kann. Die Armatur ist in Standardausführung bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich.

Viele individuelle Zulassungen

Die Armatur ist bidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Der Einsatz der Armatur erfolgt an beliebiger Stelle in der Rohrleitung, der Abstand zur möglichen Zündquelle ist nicht festgelegt. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	G ½"	G ¾"	G 1"	G 1¼"	G 1½"	G 2"
a	80	80	100	100	155	155
b	55	55	76	76	124	124
c (IIA)	112	112	122	122	205	205
c (IIB3 und IIC)	135	135	145	145	205	205
d	—	—	—	—	400	400
SW	32	32	50	50	75	75

Abmessungen in mm, SW = Schlüsselweite

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,65 mm	IIB3	C
< 0,50 mm	IIC	B

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr.	DN	G ½"	G ¾"	G 1"	G 1¼"	G 1½"	G 2''
IIA	Pmax	1,2	1,2	1,1	1,1	1,1	1,1
IIB3	Pmax	1,1	1,1	1,1	1,1	1,4	1,4
IIC	Pmax	1,1	1,1	1,1	1,1	1,6	1,6

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in C°
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1

DIN

andere Gewindeanschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Detonationsrohrsicherung DA-G in Grundausführung, G ½" bis 2"DA-G- –

Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite, G 1½" bis 2"DA-G- T

Detonationsrohrsicherung mit zwei integrierten Temperatursensoren* als zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten, G 1½" bis 2"DA-G- TB

*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Edelstahl	Hastelloy
Dichtung	PTFE	PTFE
FLAMMENFILTER^®*	Edelstahl	Hastelloy

* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar

Sonderwerkstoffe auf Anfrage

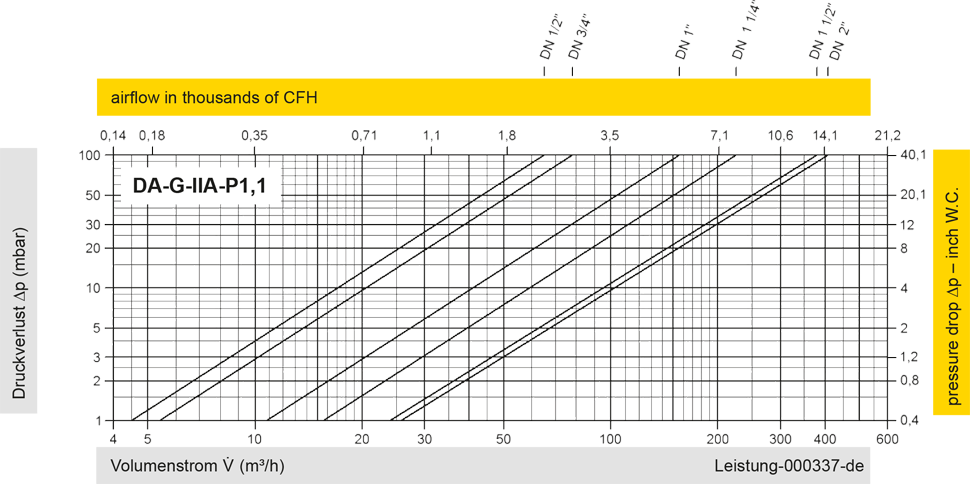

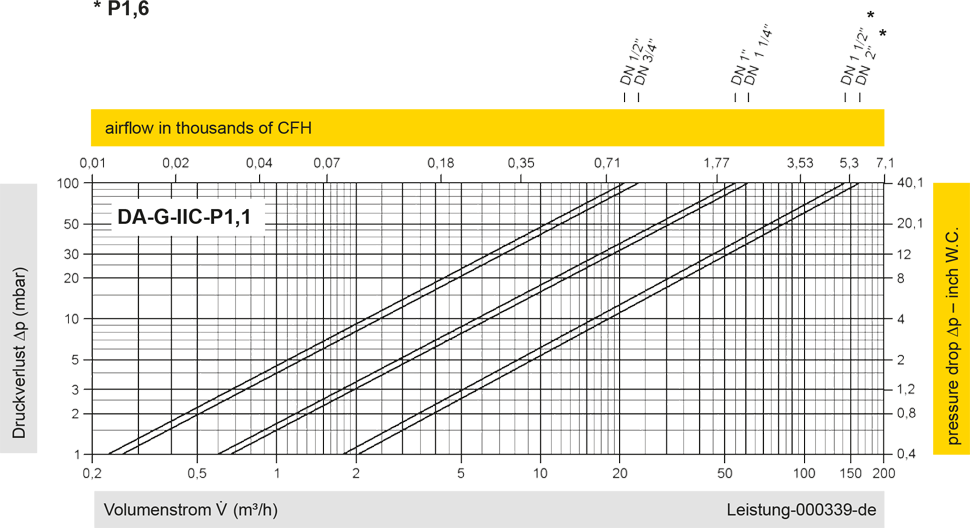

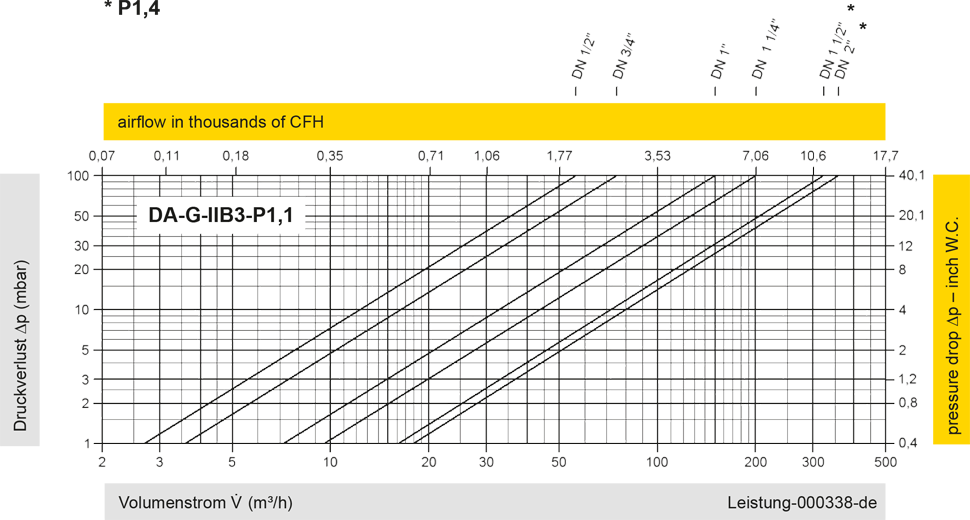

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
