VN-VU
Unterdruckventil
Features
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Kondensatabluss
selbsttätiger Kondensatabfluss
Funktion und Beschreibung
Hoch entwickeltes Unterdruckventil
Das Ventil des Typs PROTEGO® VN-VU ist ein hoch entwickeltes Unterdruckventil. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet Schutz vor unzulässigem Unterdruck bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom zuzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch einen Ventilsitz aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) gewährleistet. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Produktdaten und Funktionen
Maßtabelle
| DN | 400 / 16" |
| a | 690 |
| b | 470 |
| c | 750 |
| d | 435 |
| e | 1086 |
Abmessungen in mm
Baumaße für das Unterdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | C | D |
| Gehäuse | Aluminium | Edelstahl | Tieftemperaturstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
| Schutzgitter | Edelstahl | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE | PTFE |
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | C | D | E | F |
| Druckstufe [mbar] | -2,6 bis -4,4 | -4,4 bis -7,6 | -7,6 bis -13,2 | -13,2 bis -25 |
| Max. Gegendruck [mbar] | 245 | 1690 | 580 | 2000 |
| Ventilteller | Aluminium, dünn | Aluminium, dick | Edelstahl, dünn | Edelstahl, dick |
| Abdichtung | metallisch | metallisch | metallisch | metallisch |
Sonderwerkstoffe sowie höhere Unterdruckeinstellungen auf Anfrage.
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet.Unterdruckventil in GrundausführungVN-VU
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Unterdruck: | -2.6 mbar | -25 mbar |
Höhere Unterdruckeinstellungen auf Anfrage.

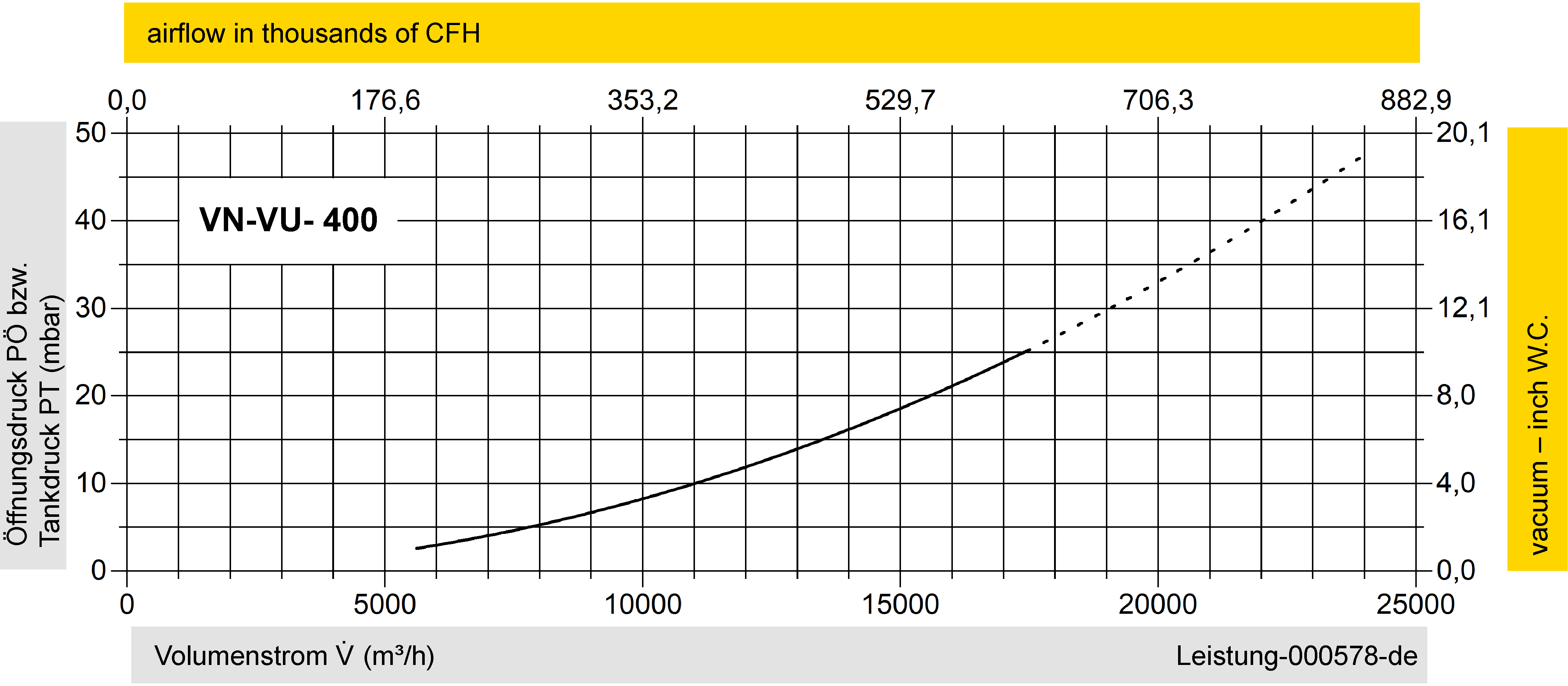

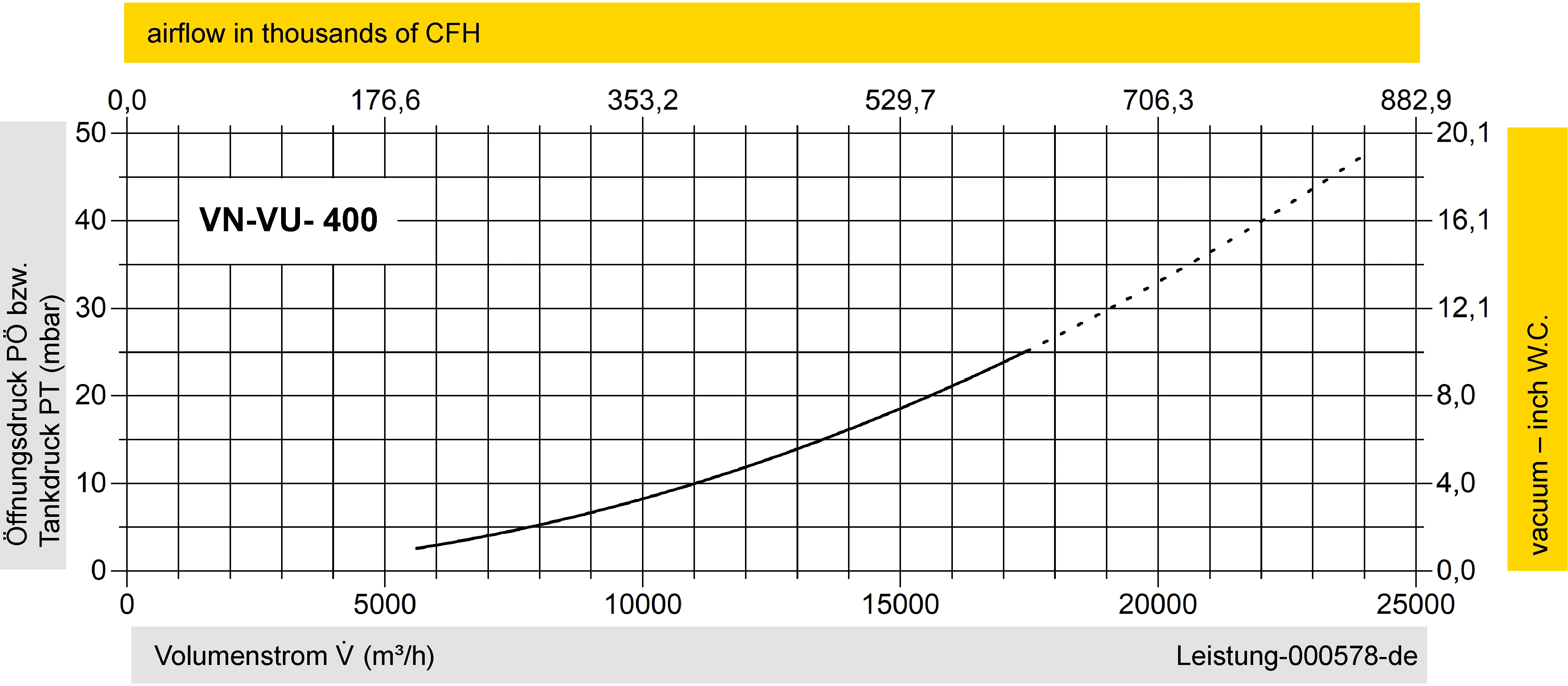

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
Einzelheit X
