Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Angebot anfragen Ansprechpartner finden

Merkmale

Dauerbrandsicherheit

für Alkohole sowie Kohlenwasserstoffe bis Explosionsgruppe IIB3

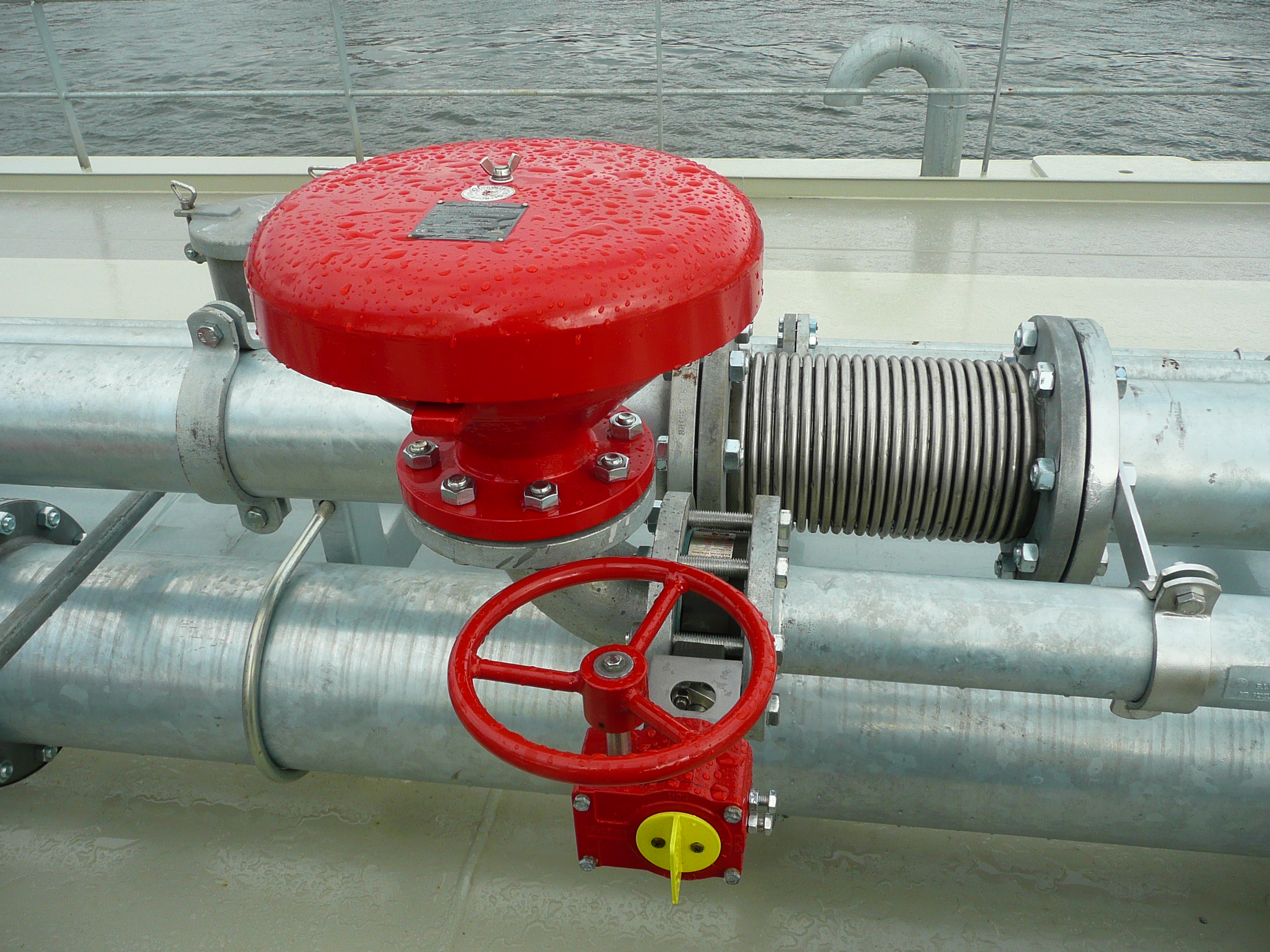

Geeignet für See- und Binnentanker

entwickelt für See- und Binnentankschiffe sowie Landanlagen

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

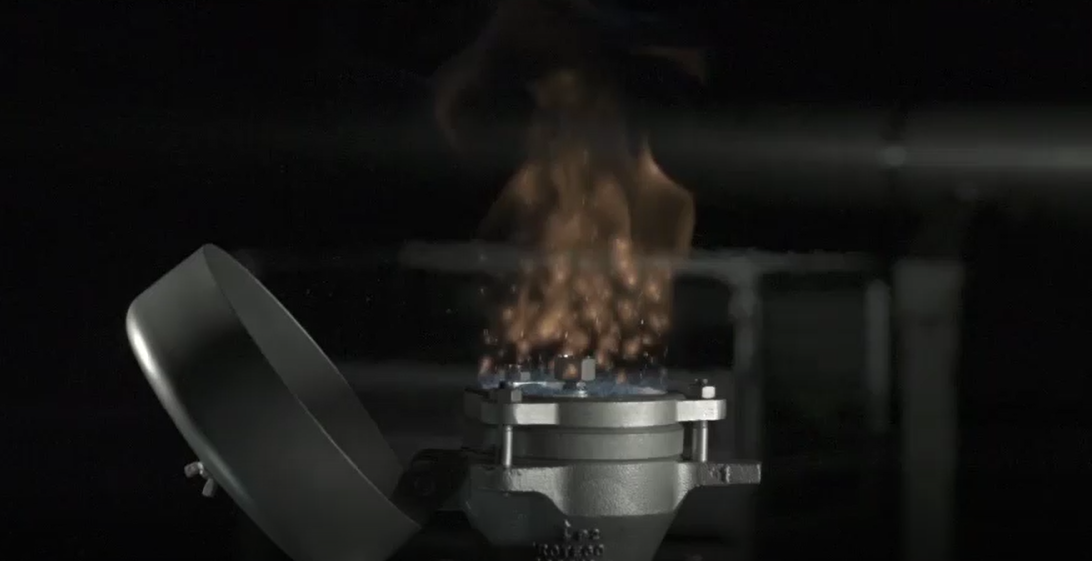

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an

Chemisch beständig

zentral angeordnetes Schmelzelement ist chemisch beständig

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®

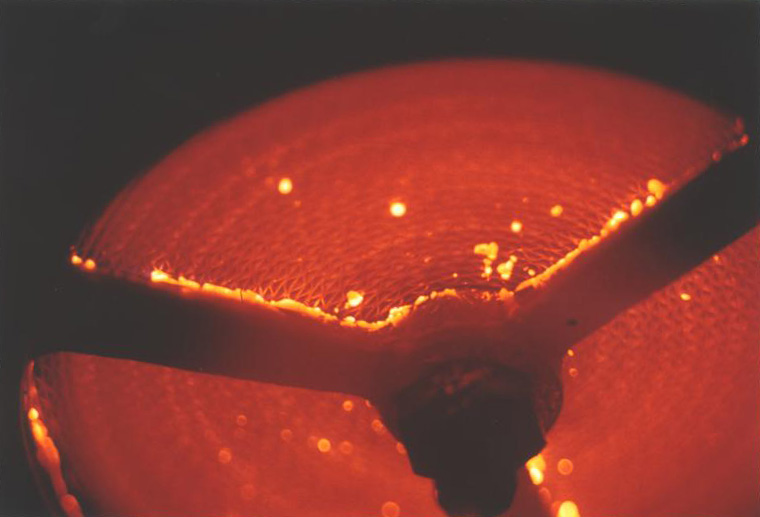

Sicherheit bei Dauerbrand

Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand

Ersatzteile

preiswerte Ersatzteile

Funktion und Beschreibung

Absicherung von Ethanol und Alkoholen in drucklosen Anlagen und Behältern

DieEnt- und Belüftungshaube PROTEGO® BE/HR-E-IIB3 wurde speziell für die Absicherung von Ethanol und Alkohohlen in drucklosen Anlagen und Behältern entwickelt. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen von drucklosen Anlagen und Behältern sowie auf See- und Binnentankschiffen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen.

Hauptbestandteil - PROTEGO® Flammensicherung

Geräte vom Typ PROTEGO® BE/HR-E-IIB3 bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.

Für Explosionsgruppe IIB3 sowie Alkohole

Flammendurchschlagsicherungen vom Typ PROTEGO® BE/HR-E sind für Kohlenwasserstoffe der Explosionsgruppe IIB3 sowie Alkohole verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassung gemäß IMO MSC/Circular 677 und 1009 sowie IMO MSC.1/Circular 1324 und 1325. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	80 / 3"	100 / 4"
a	353	353
b	250	250

Abmessungen in mm

Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
≥ 0,65 mm	IIB3	C

Sonderabnahmen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Flammensicherung	A	A, C

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	C
FLAMMENFILTER^® Käfig	Edelstahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Hastelloy
Zwischenlage	Edelstahl	Hastelloy

Sonderwerkstoffe auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
