Merkmale
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Kondensatabluss
selbsttätiger Kondensatabfluss
API-Tanks
beste Technologie für API-Tanks
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Funktion und Beschreibung

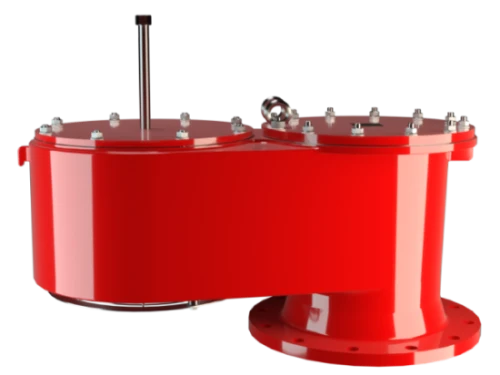

Hoch entwickeltes Unterdruckventil
Das Ventil des Typs PROTEGO® V/SV -XL ist ein hoch entwickeltes optimiertes Unterdruckventil für sehr große Strömungsleistungen. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Unterdruck. Weiterhin werden bis nahe zum Ansprechdruck Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen.
10% Technologie
Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom zuzuführen.

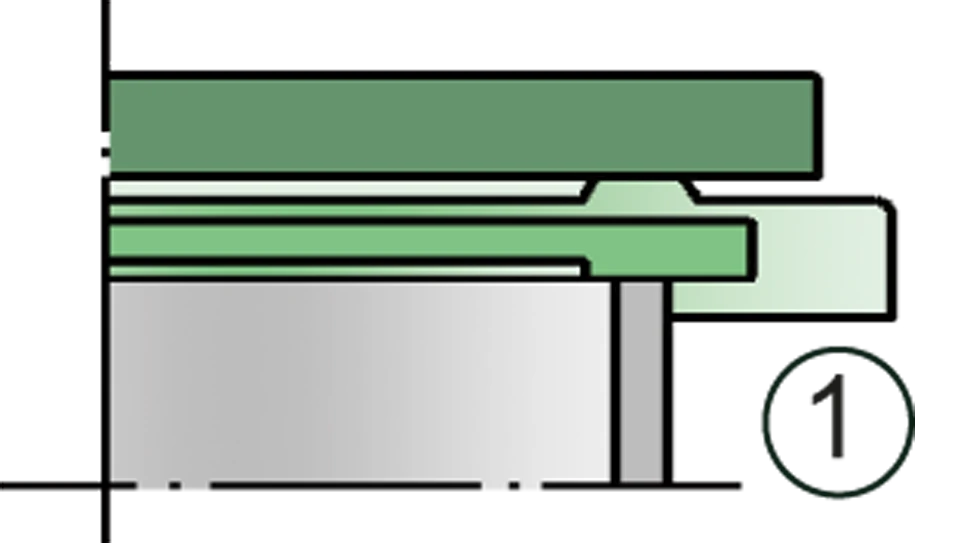

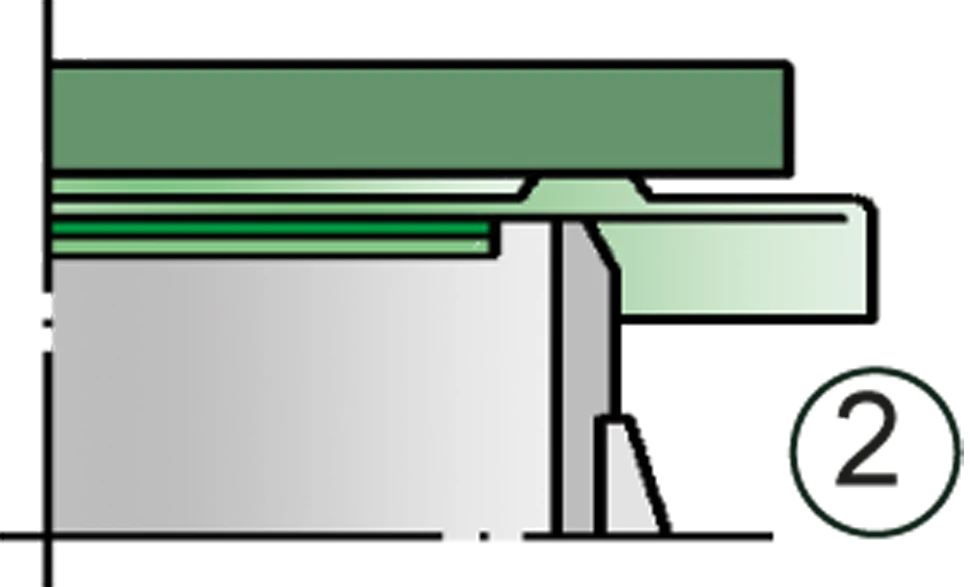

Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Strömungsoptimierter Ventilkörper für maximale Effizienz
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Produktdaten
Maßtabelle

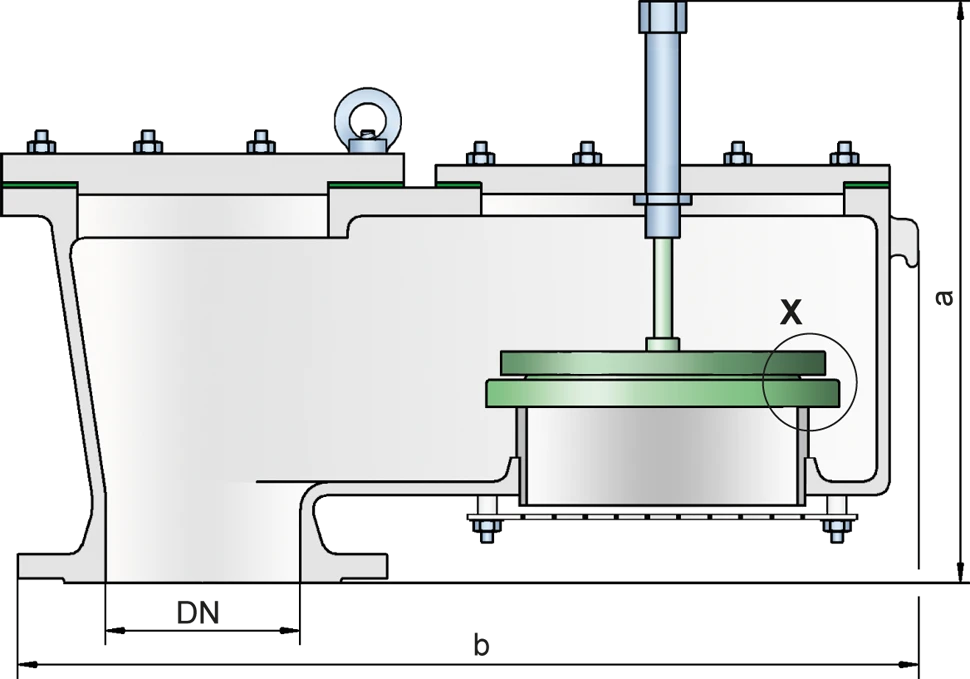

| DN | 300 / 12" |
| a | 649 |
| b | 946 |
Abmessungen in mm
Baumaße für das Unterdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Aluminium | Stahl | Edelstahl |
| Heizmantel (V/SV-XL-H-...) | – | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE | PTFE |
| Deckel | Aluminium | Stahl | Edelstahl |
Gehäuse können auch mit ECTFE-Beschichtung geliefert werden.
Sonderwerkstoffe auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | -2,0 bis -3,0 | <-3,0 bis -9 | <-9 bis -16 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch |
Sonderwerkstoffe sowie höhere Unterdruckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert. Es stehen zwei Ausführungen zur Auswahl:Über- und Unterdruckventil in GrundausführungV/SV-XL - –
Über- und Unterdruckventil mit HeizmantelV/SV-XL - H
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Unterdruck: | -2.0 mbar | -16 mbar |
Höhere Unterdruckeinstellungen auf Anfrage.
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
Einzelheit X
Einzelheit X
