Merkmale
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Kondensatabluss
selbsttätiger Kondensatabfluss
API-Tanks
beste Technologie für API-Tanks
Für Kaltlagertanks
für den Einsatz auf Kaltlagertanks geeignet
Funktion und Beschreibung
Hoch entwickeltes Unterdruckventil

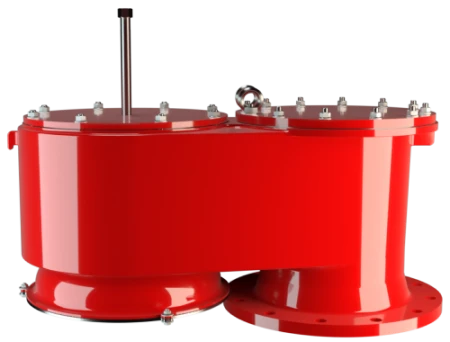

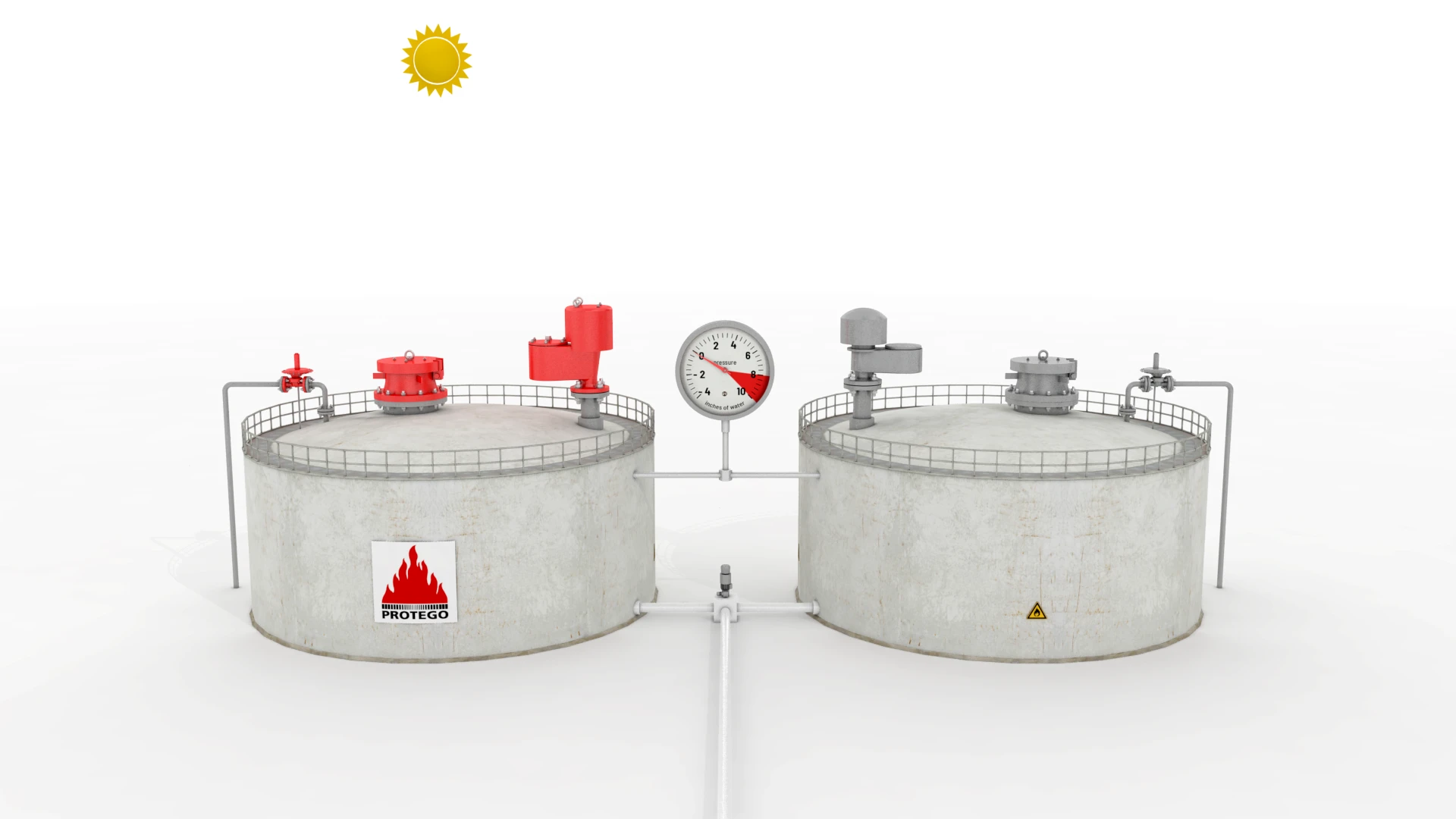

Das Ventil des Typs PROTEGO® V/SV -XXL ist ein hoch entwickeltes optimiertes Unterdruckventil für sehr große Strömungsleistungen. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Unterdruck.
Hochleistungs-Unterdruckventil mit präziser Dichtheit
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 100% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Strömungsoptimierter Ventilkörper für maximale Effizienz
Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis intensiver Forschungs- und Entwicklungstätigkeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Produktdaten

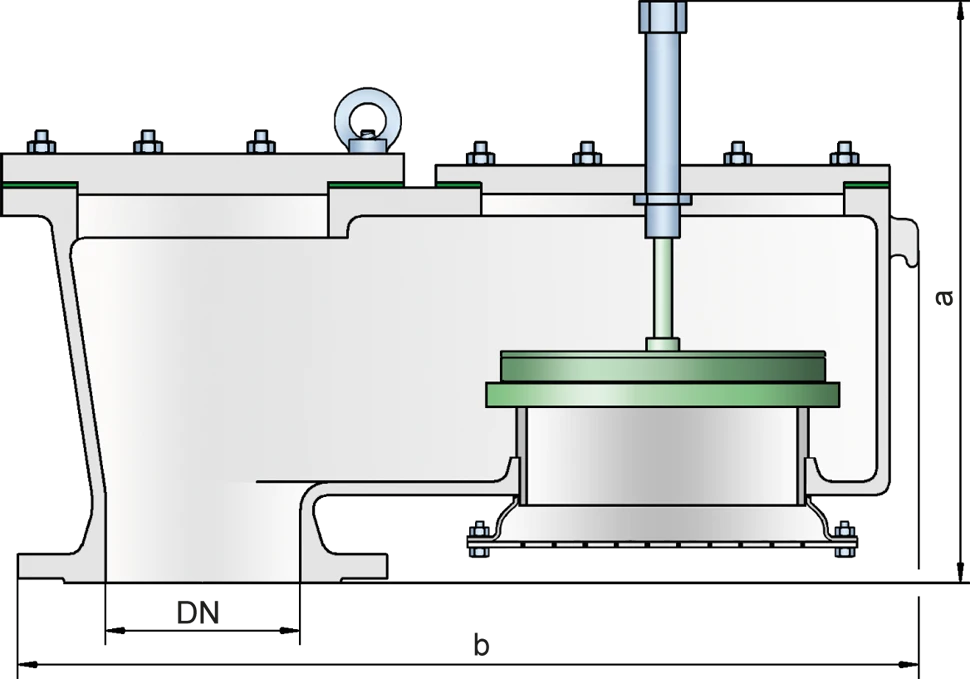

Maßtabelle
| DN | 300 / 12" |
| a | 649 |
| b | 946 |
Abmessungen in mm
Baumaße für das Unterdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Aluminium | Stahl | Edelstahl |
| Heizmantel (V/SV-XXL-H-...) | – | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE | PTFE |
| Deckel | Aluminium | Stahl | Edelstahl |
Gehäuse können auch mit ECTFE-Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | A | B |
| Druckstufe [mbar] | -2 bis -9 | <-9 bis -16 |
| Ventilteller | Aluminium | Edelstahl |
| Abdichtung | metallisch | metallisch |
Sonderwerkstoffe sowie höhere Unterdruckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert. Es stehen zwei Ausführungen zur Auswahl:Über- und Unterdruckventil in GrundausführungV/SV-XXL - –
Über- und Unterdruckventil mit HeizmantelV/SV-XXL - H
Weitere Sonderarmaturen auf Anfrage.
Druckeinstellungen
| Unterdruck: | -2.0 mbar | -16 mbar |
Höhere Unterdruckeinstellungen auf Anfrage.
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
