FA-I-PTFE
Deflagrationsrohrsicherungkonzentrische Bauform, beidseitig wirkend
Features
Geringe Anzahl an FLAMMENFILTER® Scheiben
geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs
Niedrige Kosten
niedrige Betriebs- und Lifecyclekosten
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Doppelseitige Wirkungsweise
sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage
Temperatursenoren möglich
Einbau von Temperatursensoren (für G 1½" und G 2") möglich
Einfache Wartung
ohne Ausbau der FLAMMENFILTER®
Funktion und Beschreibung
Weltweit einmalig
Die Deflagrationsrohrsicherungen PROTEGO® FA-I -PTFE sind Flammendurchschlagsicherungen der neuesten Generation und zeichnen sich durch eine einmalige Beständigkeit gegenüger adhäsiven und korrosiven Medien aus. Der Einsatz von Fluorkunststoffen zum einen als High-Tech-Beschichtung des Gehäuses und zum anderen als Vollmaterial für das Flammensperrenelement ist weltweit einmalig.
Bidirektionale Flammendurchschlagsicherheit
Beim Einbau der Deflagrationsrohrsicherung ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Armatur, das so genannte maximale L/DVerhältnis (L/D)max (Rohrlänge/Rohrdurchmesser) den Wert 50 nicht überschreitet. Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit.
Hauptbestandteil - PROTEGO® Flammensicherung

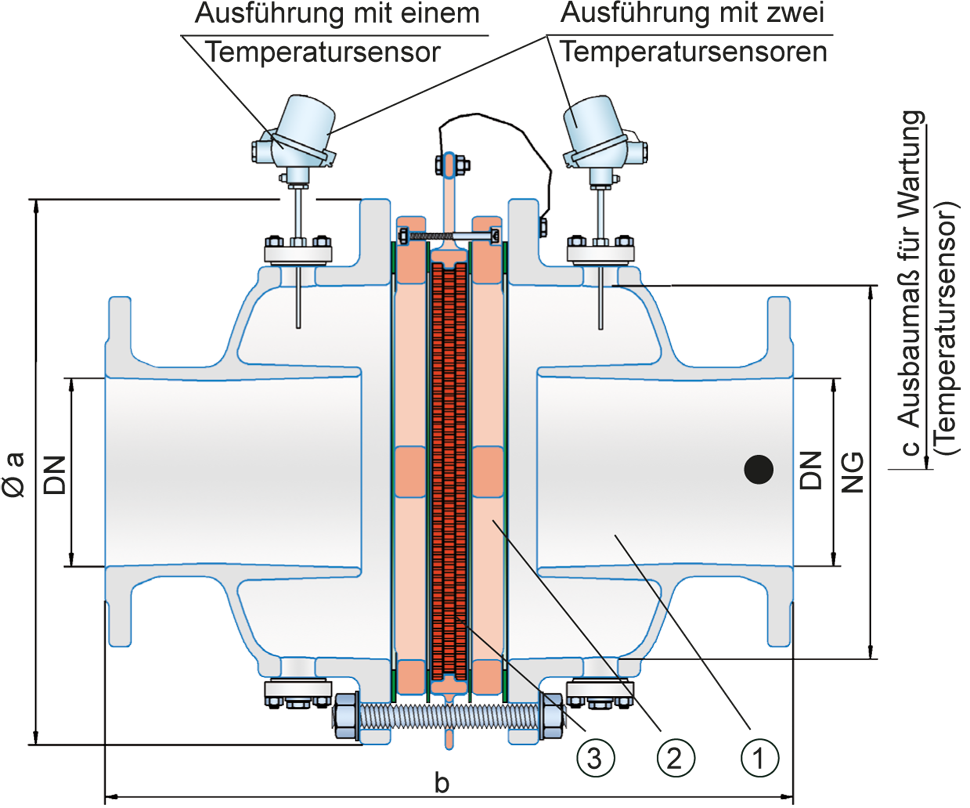

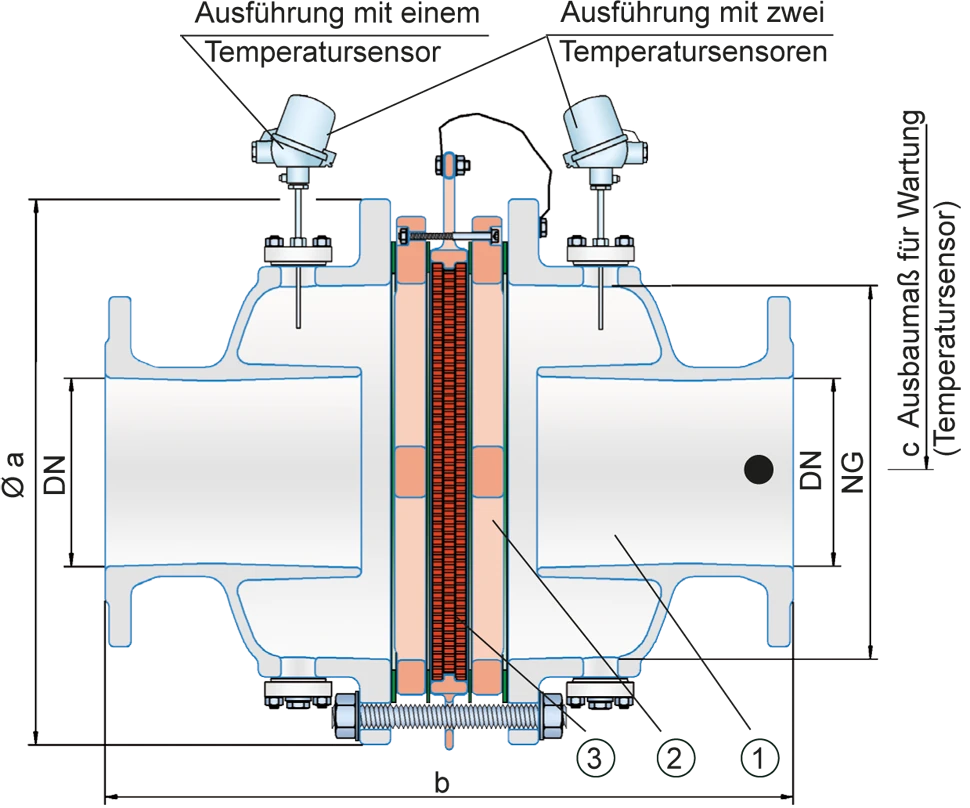

Im Wesentlichen besteht die Sicherung aus zwei beschichteten Gehäusehälften (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere PTFE-FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der PTFE-FLAMMENFILTER® abgestimmt.
Für Explosionsgruppe IIA
Die Flammendurchschlagsicherungen PROTEGO® FA-I-PTFE sind für die Explosionsgruppe IIA verfügbar. Die Deflagrationsrohrsicherung ist standardmäßig bis zu einer Betriebstemperatur von +60°C einsetzbar. Der max. zulässige Betriebsdruck ist abhängig von Nennweite (DN) und Nenngröße (NG) und beträgt maximal 1,6 bar absolut (für DN 100 und DN 150, siehe Tab. 3).
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen
Maßtabelle
Zur Auswahl der Nennweiten (DN) - Nenngrößen (NG) - Kombination benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" |
| a | 287 | 287 | 342 | 447 |
| b | 380 | 380 | 468 | 612 |
| c | 430 | 430 | 480 | 530 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" |
| Pmax | 1,6 | 1,6 | 1,2 | 1,2 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Deflagrationsrohrsicherung in der GrundausführungFA-I - PTFE –
Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteFA-I - PTFE - T
Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden SeitenFA-I - PTFE - TB
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Material für Gehäuse
| Ausführung | A |
| Gehäuse | Stahl mit ECTFE |
| Dichtung | PTFE |
| Flammensicherung | A, B, C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B | C |
| FLAMMENFILTER® Käfig | Stahl mit ECTFE | Hastelloy | Edelstahl |
| Einsatzringe | Stahl mit ECTFE | Hastelloy | Edelstahl |
| FLAMMENFILTER®* | PTFE* | PTFE* | PTFE* |
| Zwischenlagen | PEEK / ETFE / FEP | PEEK / ETFE / FEP | PEEK / ETFE / FEP |
* elektrisch leitfähig
Sonderwerkstoffe auf Anfrage.

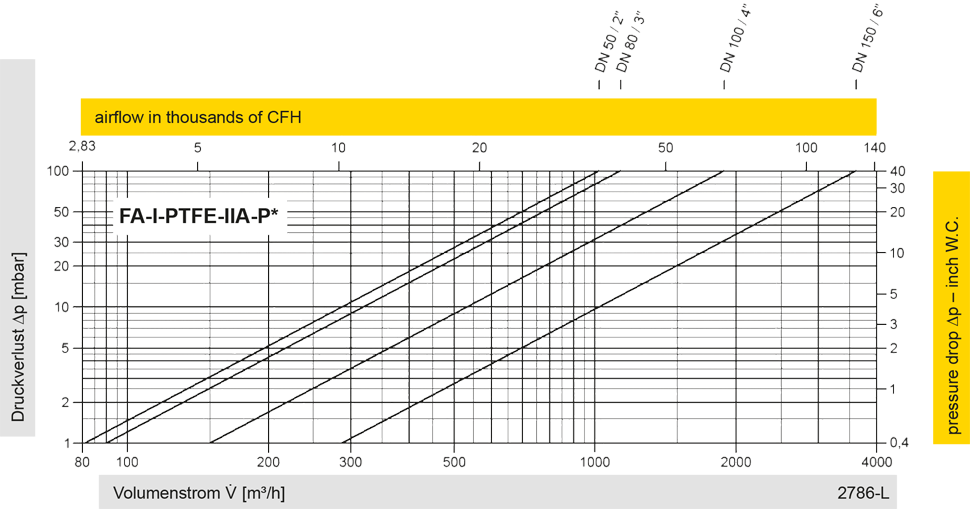

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
