Merkmale
10% Technologie
Extreme Dichtheit
Optimierte Druckhaltung
Hohe Strömungsleistung
Für Über- und Unterdruck
Einsatzbar im explosionsgefährdeten Bereich
Stabile Gehäusekonstruktion

Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen

Vollhub-Technologie

Hoch entwickelte Fertigungstechnologie
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 220 | 220 | 250 | 250 | 340 | 340 | 380 | 460 | 550 | 650 | 700 |
| b | 140 | 140 | 190 | 190 | 210 | 210 | 240 | 305 | 460 | 515 | 555 |
| c | 150 | 150 | 170 | 170 | 235 | 235 | 280 | 335 | 420 | 505 | 565 |
Abmessungen in mm
Baumaße für das Über- oder Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DZ / T-H-...) | Stahl | Edelstahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE | PTFE |
| Ventilteller DN 40 - 300 | A, C, E, F | A, C, E, F | B, D, G |
| Ventilteller DN 25 - 32 | H, I, J | H, I, J | – |
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| DN 40-300 | |||||||
| Ausführung | A | B | C | D | E | F | G |
| Druckstufe [mbar] | ±2,0 bis ±3,5 | ±2,0 bis ±3,5 | ±3,5 bis ±14 | ±3,5 bis ±14 | ±14 bis ±60 | ±14 bis ±60 | ±14 bis ±60 |
| Ventilteller | Aluminium | Titan | Edelstahl | Titan | Edelstahl | Edelstahl | Hastelloy |
| Abdichtung | FEP | FEP | FEP | FEP | metallisch | PTFE | metallisch |
| DN 25-32 | |||||||
| Ausführung | H | I | J | ||||
| Druckstufe [mbar] | ±3,5 bis ±15 | ±15 bis ±60 | ±15 bis ±60 | ||||
| Ventilteller | PTFE | Edelstahl | Edlestahl | ||||
| Abdichtung | PTFE | metallisch | PTFE |
Sonderwerkstoffe auf Anfrage.
Bei höheren Druckeinstellungen Typ DZ/T-F verwenden (entsprechend bei Unterdruckfunktion)
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

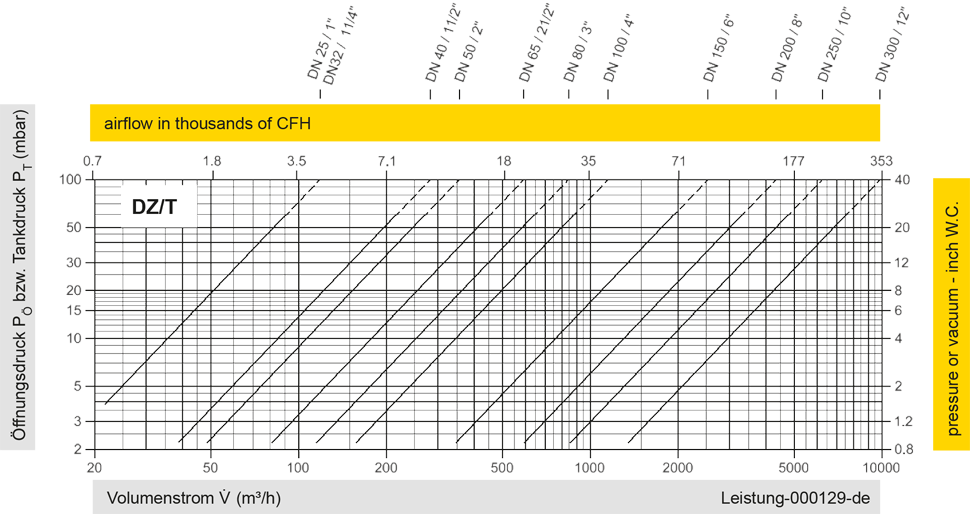

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.


Einzelheit X

Einzelheit X

Tankanschluss bei Überdruckfunktion

Tankanschluss bei Unterdruckfunktion
