FA-I

Deflagrationsrohrsicherungkonzentrische Bauform, beidseitig wirkend

Features

Strömungsleistung

optimale und hohe Strömungsleistung

Unterschiedliche Baureihen

erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Integrierte Reinigungsdüsen

für Flüssigkeiten oder Dampf möglich

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Doppelseitige Wirkungsweise

sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage

Bietet Sicherheit

bei Deflagrationen für alle Explosionsgruppen

Erweiterter Anwendungsbereich

für höhere Betriebstemperaturen und -drücke

Großen Nennweiten

in großen Nennweiten verfügbar

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Effiziente Strömungsleistung

Bei der Entwicklung der Deflagrationsrohrsicherung vom Typ PROTEGO® FA-I wurde besonderer Wert auf eine Optimierung der strömungsmechanischen Eigenschaften gelegt. Bei konstanter Anschlussgröße kann über die Wahl der FLAMMENFILTER®Größe,die Armatur ausgewählt werden, die die effizienteste Strömungsleistung bietet. Beim Einbau der Deflagrationsrohrsicherung ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Armatur, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/ Rohrdurchmesser), einen von der Gerätegröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet.

Hauptbestandteil - PROTEGO® Flammensicherung

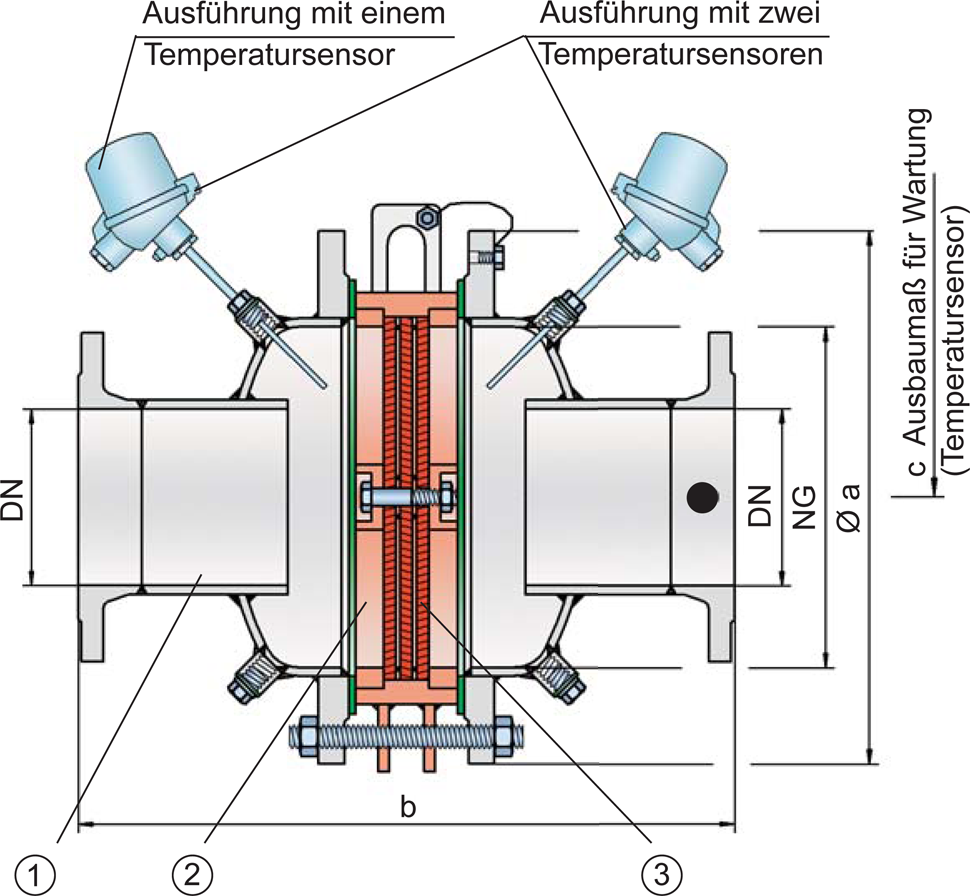

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.

Für Explosionsgruppen IIA bis IIB3

Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I sind für die Explosionsgruppen IIA bis IIB3 verfügbar.

Viele individuelle Zulassungen

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten. Weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage

Standard
NG	150 / 6“	150 / 6“	200 / 8“	300 / 12“	400 / 16“	500 / 20“	600 / 24“	800 / 32“	1000 / 40“	1200 / 48“	1400 / 56“	1600 / 64“
DN	≤50 / 2"	80 / 3"	≤100 / 4"	≤150 / 6"	≤200 / 8"	≤250 / 10"	≤300 / 12"	≤400 / 16"	≤500 / 20"	≤600 / 24"	≤800 / 32"	≤800 / 32"
a	285	285	340	445	565	670	780	975	1175	1405	1630	1830
Expl. Gr.
IIA b*	364	364	452	584	638	688	800	900	1000	1100	1350	1450
IIB3 b*	364	364	464	596	650	700	800	900	1000	1100	1350	1450
c	500	500	520	570	620	670	800	900	1000	1100	1350	1450

Abmessungen in mm

*Das Maß b gilt nur für P1,2 (IIA) und P1,1 (IIB3)

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,65 mm	IIB3	C

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr.	NG	150 / 6"	150 / 6"	200 / 8"	300 / 12"	400 / 16"	500 / 20"	600 / 24"	800 / 32"	1000 / 40"	1200 / 48"	1400 / 56"	1600 / 64"
	DN	≤50 / 2"	80 / 3"	≤100 / 4"	≤150 / 6"	≤200 / 8"	≤250 / 10"	≤300 / 12"	≤400 / 16"	≤500 / 20"	≤600 / 24"	≤800 / 32"	≤800 / 32"
IIA	Pmax	1,8	1,8	1,5	1,5	1,5	1,5	1,5	1,4	1,3	1,3	1,2	1,1
IIB3	Pmax	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,1	1,1	1,1

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Maximales L/D-Verhältnis

Standard	NG	150 / 6"	150 / 6"	200 / 8''	300 / 12''	400 / 16''	500 / 20''	600 / 24''	800 / 32"	1000 / 40''	1200 / 48''	1400 / 56''	1600 / 64''
	DN	50 / 1"	80 / 3"	100 / 4"	150 / 6"	200 / 8"	250 / 10"	300 / 12"	400 / 16"	500 / 20"	600 / 24"	800 / 32"	800 / 32"
IIA	(L / D)max	50	50	50	50	50	50	50	50	50	50	50	50
IIA	Pmax	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,3	1,3	1,2	1,1
IIA	Kennzeichnung	-	-	-	-	-	-	-	-	-	-	-
IIB3	(L / D)max	50	50	40	40	35	35	35	30	30	30	25	25
IIB3	Pmax	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1
IIB3	Kennzeichnung	-	-	X6	X6	X7	X7	X7	X8	X8	X8	X9	X9

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in C°
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Deflagrationsrohrsicherung in der GrundausführungFA-I - –

Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteFA-I - T

Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden SeitenFA-I - TB

Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

Materialauswahl für Gehäuse

Ausführung	A	B	C
Gehäuse	Stahl	Edelstahl	Hastelloy
Dichtung	PTFE	PTFE	PTFE
Flammensicherung	A, B	C	D

Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE-Beschichtung geliefert werden. Sonderwerkstoffe auf Anfrage.

Materialkombinationen der Flammensicherung

Ausführung	A	C	D
FLAMMENFILTER^® Käfig	Stahl	Edelstahl	Hastelloy
FLAMMENFILTER^®*	Edelstahl	Edelstahl	Hastelloy
Zwischenlagen	Edelstahl	Edelstahl	Hastelloy

* die FLAMMENFILTER^® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.

Sonderwerkstoffe auf Anfrage.

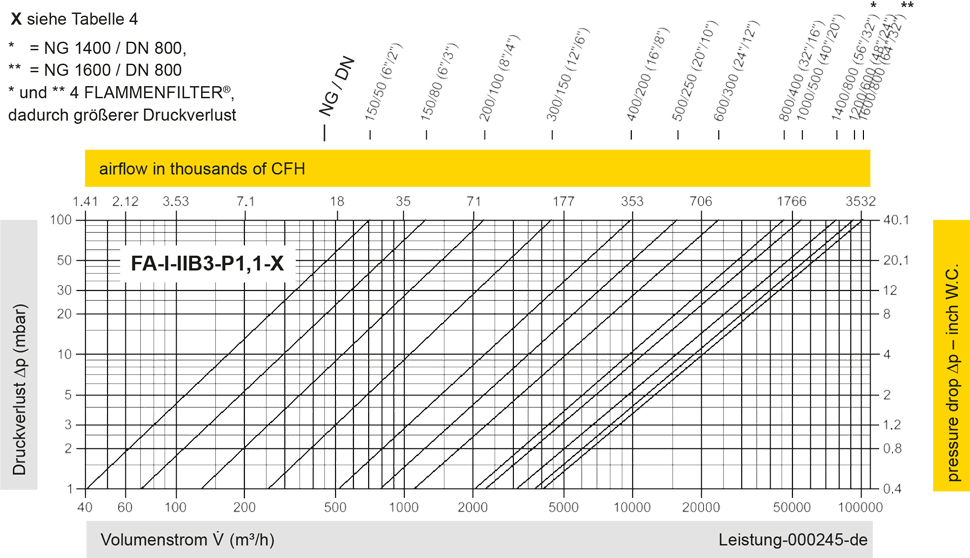

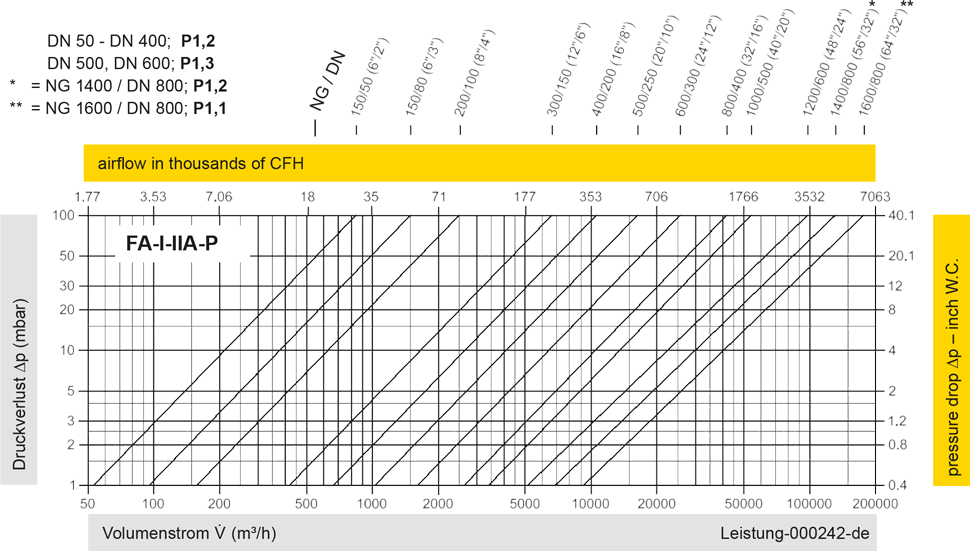

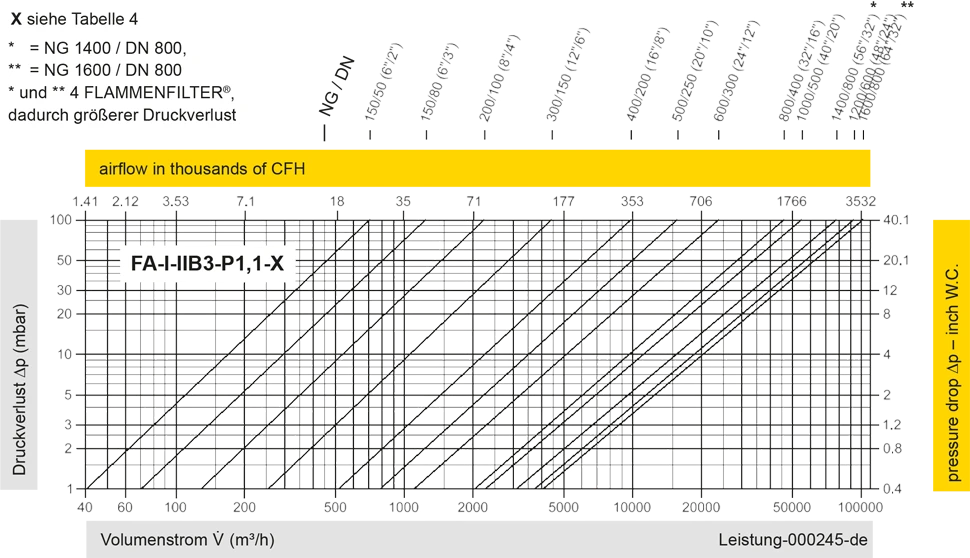

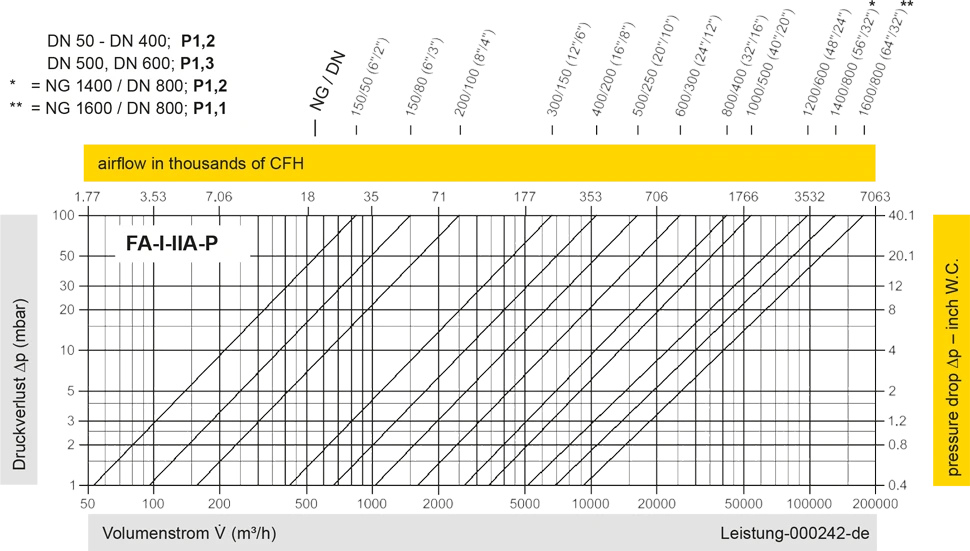

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
