DR/ES-V

Detonationsrohrsicherungmit Überdruckventil für stabile Detonation und Deflagration mit Stoßfang in Eckausführung, einseitig wirkend

Features

Integration in einem Gerät

Integration von Detonationsrohrsicherung und Ventil in einem Gerät

Optimale Verwendung als Überströmventil

in Entlüftungs- und Gaspendelleitungen

Geringe Anzahl an FLAMMENFILTER® Scheiben

geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Sicherheit bei Explosion

Bietet Sicherheit bei Deflagrationen und stabilen Detonationen

Rückschlagventil

erleichtert das Anlaufen von Pumpen

Erweiterter Anwendungsbereich

für höhere Betriebstemperaturen und -drücke

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Sicherheit gegen Deflagrationen und stabile Detonationen

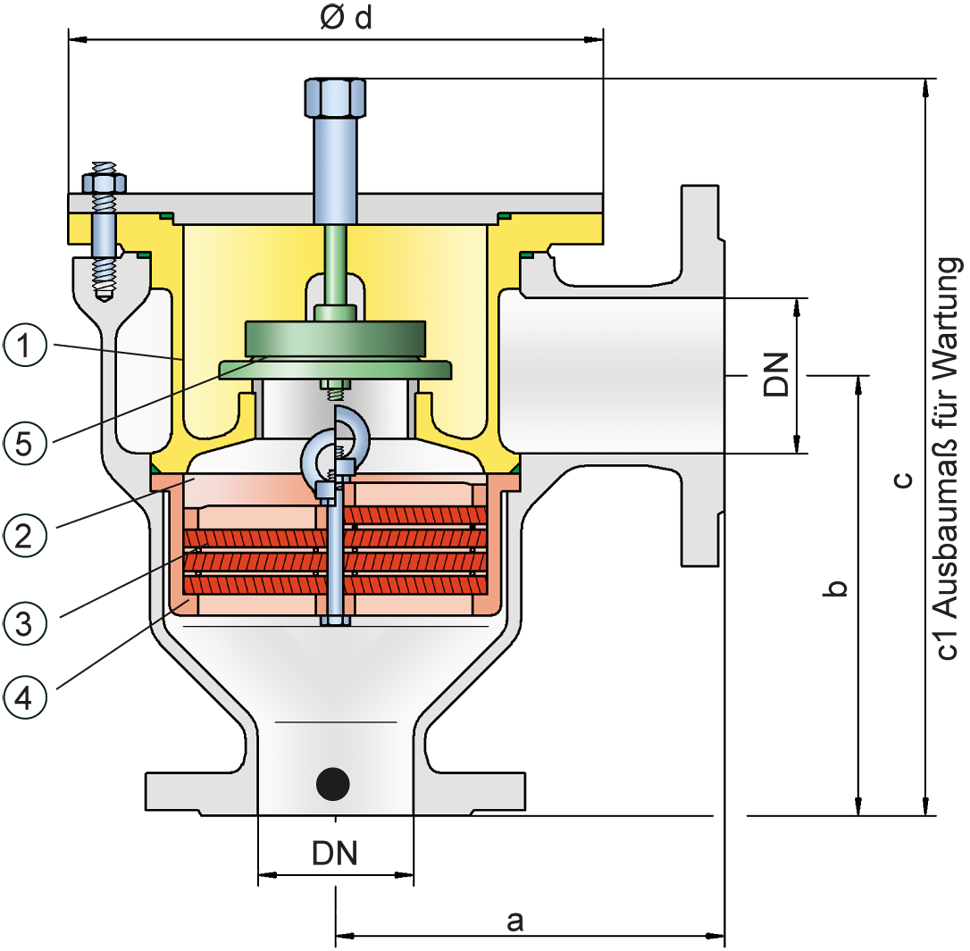

Die Armatur vom Typ PROTEGO® DR/ES-V vereinigt in einmaliger Weise die Funktion einer Detonationsrohrsicherung mit der Funktion eines Überdruckventils in einem Gerät. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Das im Stoßfang (1) der Detonationsrohrsicherung integrierte gewichtsbelastete Tellerventil (5) ist als Überdruckventil ausgeführt. Der Ansprechdruck des Ventils wird werkseitig eingestellt und kann zwischen 2 und 35 mbar betragen. Nach einer Drucksteigerung von 40%, bezogen auf den Ansprechdruck, öffnet das Ventil vollständig und erreicht die maximale Volumenstromleistung.

Multifunktionale Detonationsrohrsicherungen für Saugleitungen

Bei einem Einsatz in Saugleitungen von Lagerbehältern erfüllt der eingebaute Ventilteller gleichzeitig die Funktion eines Rückschlagventils, d.h. das Produkt kann von der nachgeschalteten Saugleitung nicht in den Tank zurücklaufen. Obwohl mehrere Funktionen in einem Gerät integriert sind, ist die Armatur überaus einfach zu warten, was in erster Linie auf die klassische Eckausführung zurückzuführen ist. Beim Einlaufen einer in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird. Dabei wird die Flammendurchschlagsicherheit unabhängig von der Ventilstellung gewährleistet.

Für Explosionsgruppen IIA bis IIB3

Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,2 bar absolut einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

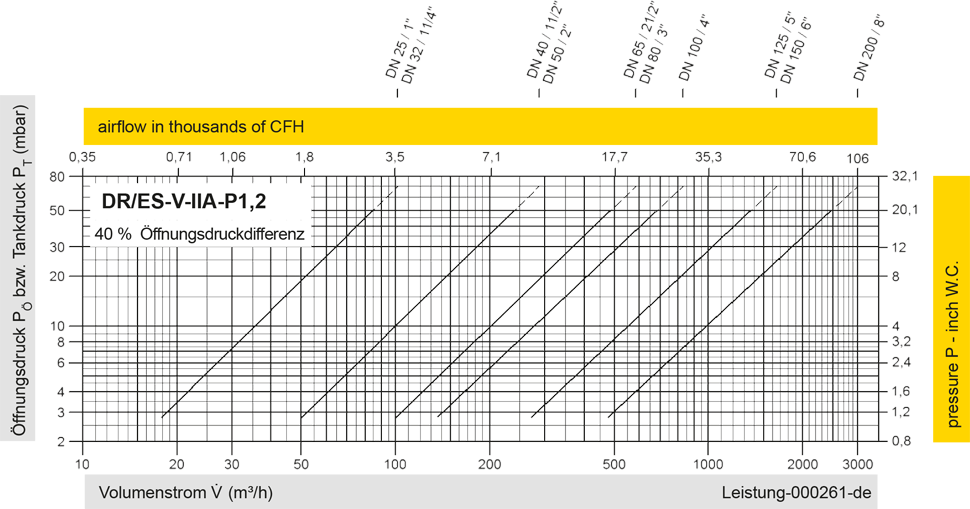

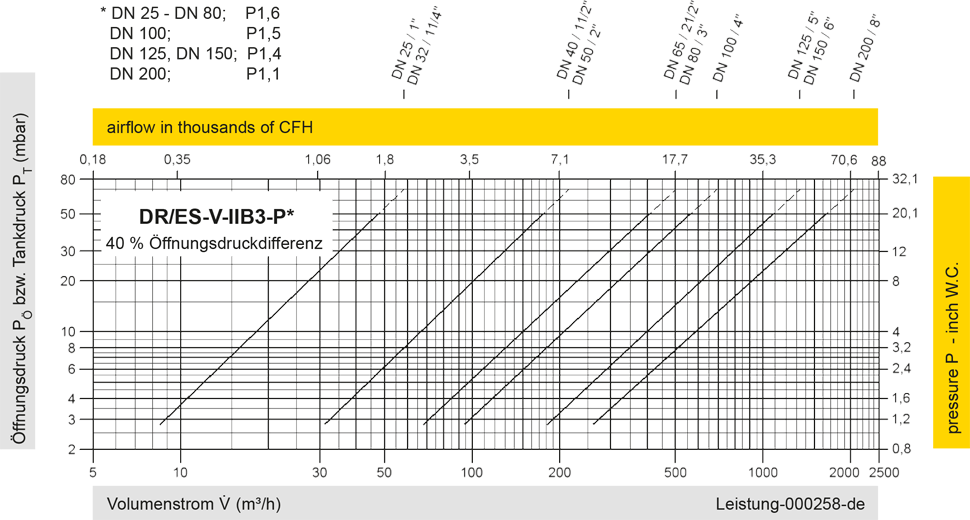

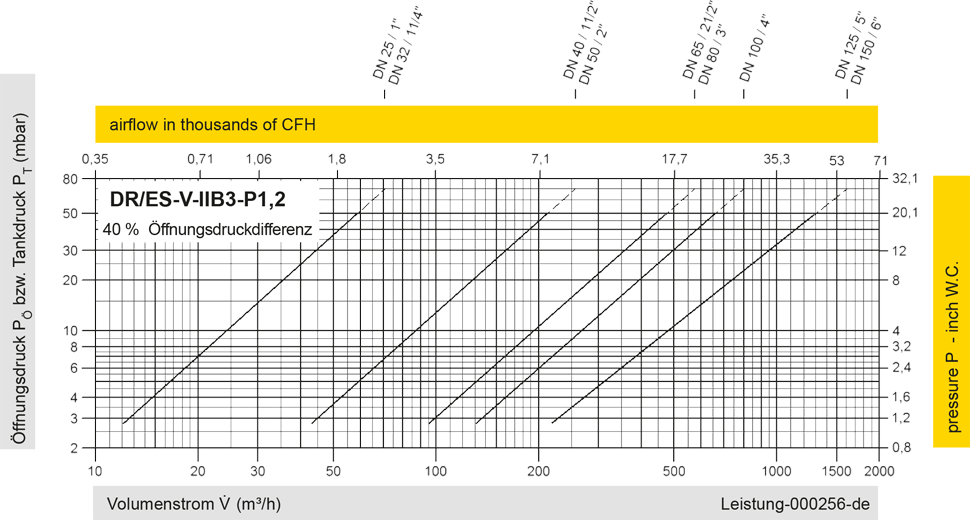

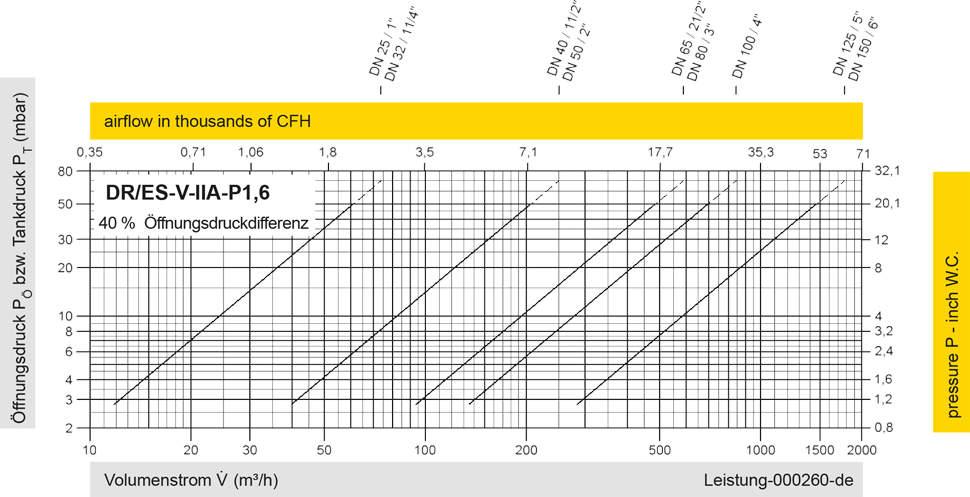

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	25 / 1"	32 / 1¼"	40 / 1½"	50 / 2"	65 / 2½"	80 / 3"	100 / 4"	125 / 5"	150 / 6"	200 / 8"
a	125	125	153	155	198	200	250	332	335	425
b	140	140	183	185	223	225	290	357	360	505
c	237	237	305	305	395	395	460	575	575	863
c1	345	345	410	410	530	530	615	790	790	1295
d	149	149	210	210	275	275	325	460	460	620

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,65 mm	IIB3	C

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr.	DN	25 / 1"	32 / 1¼"	40 / 1½"	50 / 2"	65 / 2½"	80 / 3"	100 / 4"	125 / 5"	150 / 6"	200 / 8"
IIA	Pmax	4,0	4,0	4,0	4,0	2,9	2,9	2,0	2,0	2,0	1,2
IIB3	Pmax	3,0	3,0	2,0	2,0	2,0	2,0	1,5	1,4	1,4	1,1

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in C°
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:

Detonationsrohrsicherung mit Rückschlagventil in GrundausführungDR/ES- V - –

Detonationssicherung mit Rückschlagventil und HeizmantelDR/ES- V - H

Druckeinstellungen

Überdruck:

+2.0 mbar

+35 mbar

Höhere oder niedrigere Druckeinstellungen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C	D
Gehäuse	Stahl	Edelstahl	Hastelloy
Heizmantel (DR / ES-V-H-...)	Stahl	Edelstahl	Edelstahl
Deckel mit Stoßfang	Stahl	Edelstahl	Hastelloy
Dichtungen	PTFE	PTFE	PTFE
Ventilsitz	Edelstahl	Edelstahl	Edelstahl
Flammensicherung	A	C, D	E

Das Gehäuse und der Deckel mit Stoß- fang können auch in Werkstoff Stahl mit ECTFE-Beschichtung geliefert werden.

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	C	D	E
FLAMMENFILTER^® Käfig	Stahl	Edelstahl	Edelstahl	Hastelloy
FLAMMENFILTER^®*	Edelstahl	Edelstahl	Hastelloy	Hastelloy
Zwischenlagen	Edelstahl	Edelstahl	Hastelloy	Hastelloy

* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
