LH/AD

Deflagrationssichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Verschiedene Anschlussgrößen
verfügbar für DN 50/2“- bis DN 800/32“-Leitungen
Erweiterter Anwendungsbereich
für höhere Betriebstemperaturen und -drücke
Ersatzteile
preiswerte Flammendurchschlagsicherung/Ersatzteile
Niedrige Kosten
niedrige Betriebs- und Lifecyclekosten
Sicherheit
bietet Sicherheit bei atmosphärischen Deflagrationen, kurzzeitigen Abbrand
Einfache Wartung
ohne Ausbau der FLAMMENFILTER®
Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen

Die Ent- und Belüftungshaube des Typs PROTEGO® LH/AD bietet Sicherheit gegen atmosphärische Deflagrationen. Die Flammendurchschlagsicherung wird zur Absicherung von Druckausgleichöffnungen druckloser Anlagen und Behälter eingesetzt, wenn ein stabilisiertes Brennen auf der Sicherung ausgeschlossen werden kann. Das Gerät ist die ideale Lösung zur Absicherung von Entspannungsleitungen. Die Armatur verhindert das Eindringen einer atmosphärische Deflagrationen in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

Geräte vom Typ PROTEGO® LH/AD bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer festen Wetterschutzhaube aus Metall verschlossen. Ein Schutzgitter zwischen Haube und Gehäuse verhindert das Eindringen von Fremdkörpern und Tieren. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® (4) abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung ausgewählt werden.

Für Explosionsgruppen IIA bis IIC

Flammendurchschlagsicherungen der Baureihe PROTEGO® LH/AD sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIC verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN abc*c*
IIB3 IIC
50 / 2" 100 200 175 185
80 / 3" 150 240 180 195
100 / 4" 200 295 220 235
150 / 6" 300 550 260 270
200 / 8" 300 550 260 270
250 / 10" 400 600 355 365
300 / 12" 400 600 340 350
350 / 14" 600 800 390 400
400 / 16" 600 800 380 390
500 / 20" 700 1000 400 410
600 / 24" 800 1200 475 485
700 / 28" 1000 1400 505 515
800 / 32" 1200 1600 550 560

Abmessungen in mm

* c sind Richtwerte. Genaue Maße richten sich nach Flanschanschluss.

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,65 mmIIB3C
< 0,5 mmIICB

Sonderabnahmen auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°CTmaximal zulässige Betriebstemperatur in C°
-Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Folgende Ausführungen stehen zur Verfügung:
Ent- und Belüftungshaube in GrundausführungLH/AD

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

AusführungAB
GehäuseStahlEdelstahl
AbdeckhaubeEdelstahlEdelstahl
SchutzgitterEdelstahlEdelstahl
FlammensicherungA, BB

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung AB
FLAMMENFILTER® KäfigStahlEdelstahl
FLAMMENFILTER®EdelstahlEdelstahl

Sonderwerkstoffe auf Anfrage

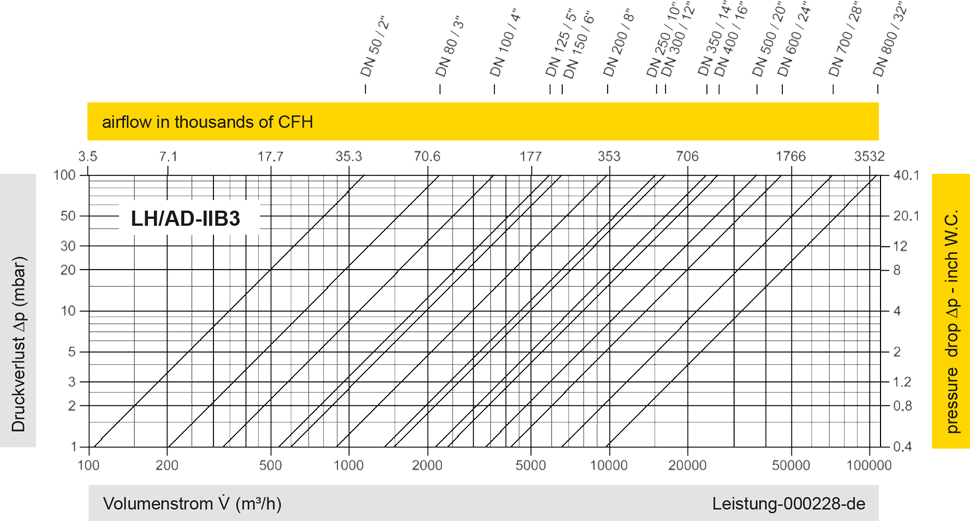

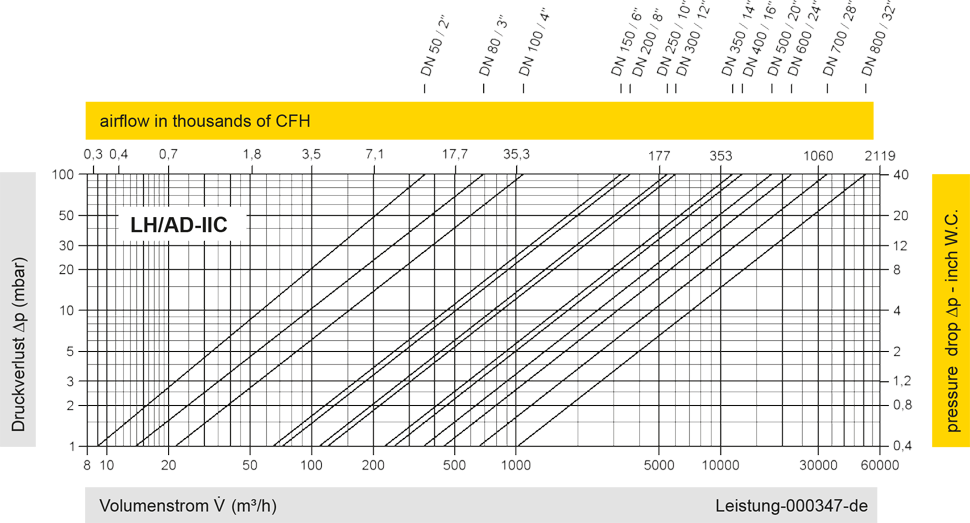

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
