PF/K, PF/TK, PS/KF
Peil- und Probeentnahmestutzen mit Flanschanschluss
Merkmale
Verschließbare Peilöffnungen
Für verschließbare Peilöffnungen, die nur zum Peilen oder zur Probenentnahme geöffnet werden
Peilmarken aus Edelstahl
Die Gehäuse sind standardmäßig mit Peilmarken auch Edelstahl versehen
Fußtrittbedienung
In der Fußtrittausführung wird das Peilstutzenpedal mit Gehäuse und Bügel verbunden
Funktion und Beschreibung
Peil- und Probeentnahmestutzen für Tanks
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Peil- und Probeentnahmestutzen PROTEGO® PF/K, PF/TK und PS/KF dienen als verschließbare Peilöffnungen, die nur zum Peilen oder zur Entnahme von Proben geöffnet werden. Ansonssten sind sie fest verschlossen.
Die Peilstutzen PF/K, PF/TK und PS/KF bestehen im Wesentlichen aus Gehäuse, Peilstutzendeckel mit Dichtung und Peilstutzenbügel. Die Gehäuse sind standardmäßig mit Peilmarken aus Edelstahl versehen.

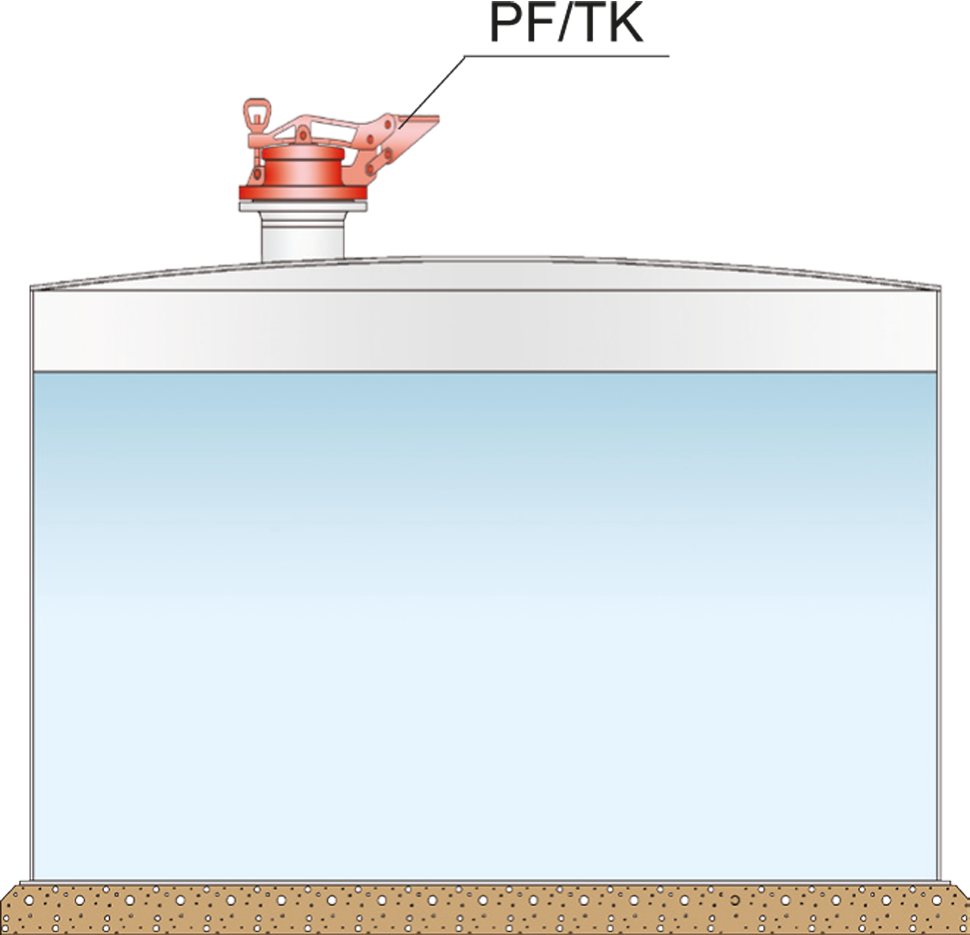

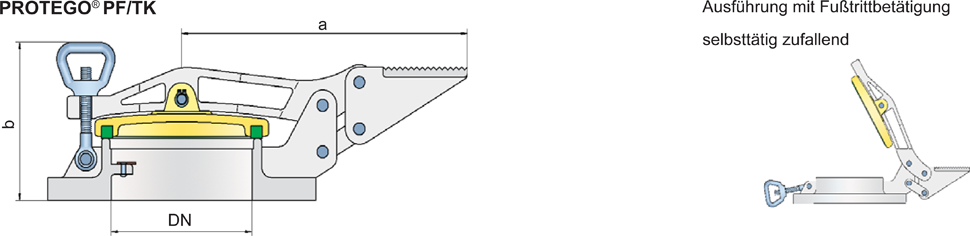

Bei der Ausführung mit Fußtrittbedienung PROTEGO® PF/TK wird das Peilstutzenpedal mit dem Gehäuse und dem Bügel verbunden.
Produktdaten

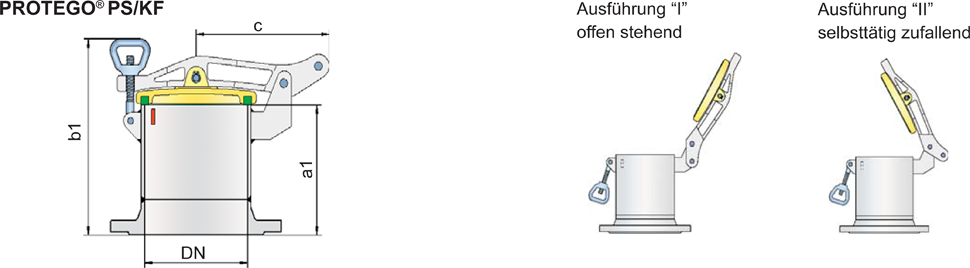

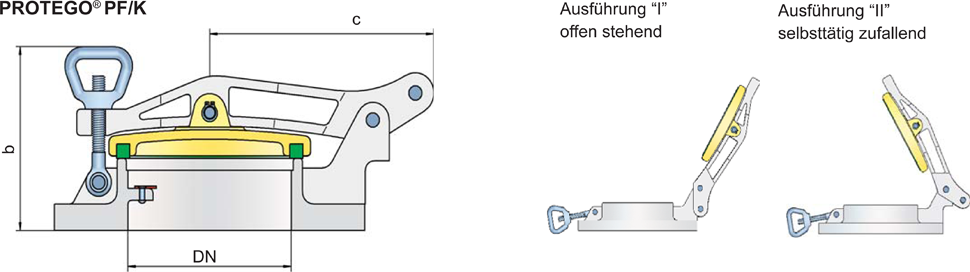

Maßtabelle
| DN | 100 / 4'' | 150 / 6'' | 200 / 8'' |
| a | 260 | 305 | 335 |
| b | 150 | 155 | 175 |
| c | 160 | 205 | 235 |
| a1 | 225 | 265 | 300 |
| b1 | 315 | 360 | 405 |
Abmessungen in mm
Die Nennweite richtet sich nach den Dimensionen der verwendeten Peil- und Probeentnahmegeräte
Materialauswahl
| Ausführung | B | C | D |
| Gehäuse | Edelstahl | Aluminium | Stahl |
| Deckel | Edelstahl** | Aluminium | Stahl |
Im explosionsgefährdeten Bereichen ist die Kombination Stahl/ Aluminium wegen Zündgefahr nicht zulässig.
* nur für PF/K und PF/TK
** nur für PF/TK-100
Der Einsatz von Peil- und Probeebtnahmestutzen kann z.B. in Kombination mit Handpeilgeräten PROTEGO® H/P oder mit dem Peil- und Probeentnahmegerät PROTEGO® VP/HK erfolgen.

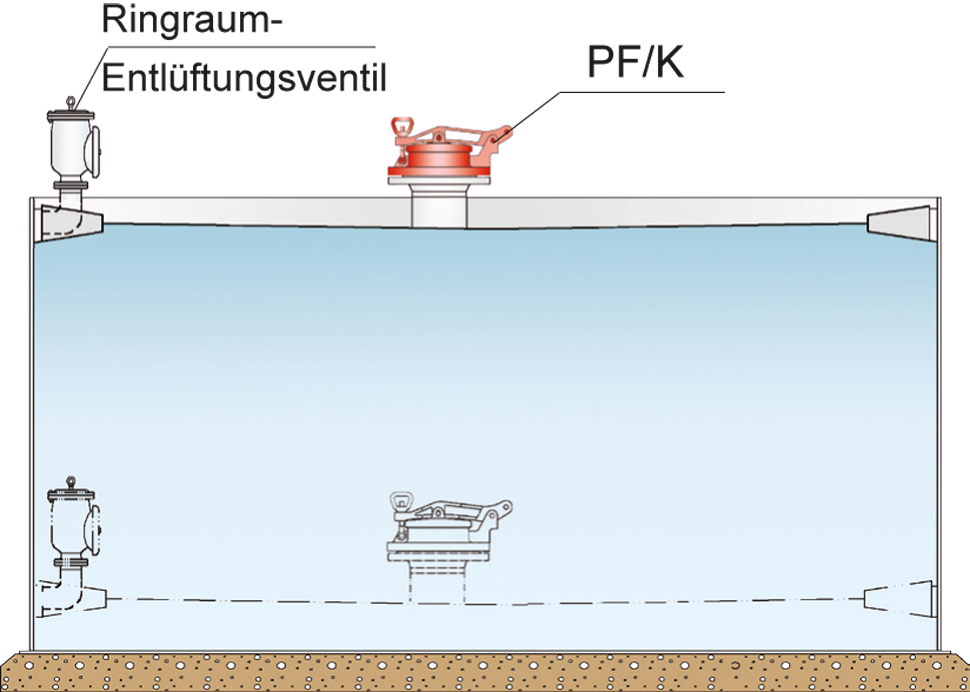

Peil- und Probeentnahmestutzen können auf Tanks mit Schwimmdach installiert werden.
Wenn Sie Fragen, Feedback oder weitere Anregungen haben, steht Ihnen unser Expertenteam steht Ihnen gerne zur Verfügung.
