Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an

Chemisch beständig

zentral angeordnetes Schmelzelement ist chemisch beständig

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Einfache Wartung

ohne Ausbau der FLAMMENFILTER®

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand

Die Ent- und Belüftungshaube des Typs PROTEGO® BE/HK wird seit vielen Jahren erfolgreich zur Absicherung druckloser Anlagen und Behälter eingesetzt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und langanhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil- PROTEGO® Flammensicherung

Die Armatur vom Typ PROTEGO® BE/HK besteht im Wesentlichen aus einem Gehäuse (1), der Haube aus Metall (2) und der PROTEGO® Flammensicherung (3). Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® abgestimmt.

Für Explosionsgruppen IIA bis IIB3

Flammendurchschlagsicherungen der Baureihe PROTEGO® BE/HK sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIB3 verfügbar. Dauerbrandsichere Armaturen für spezielle Substanzen wie zum Beispiel Ethanol sind ebenfalls erhältlich. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Baumusterprüfung nach ATEX-Richtlinie sowie weiteren internationalen Standards.

Produktdaten und Funktionen

Maßtabelle

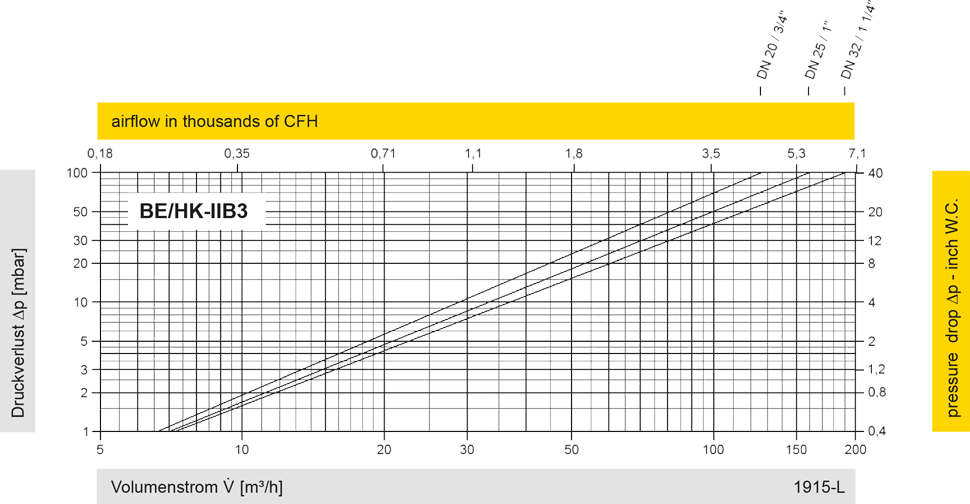

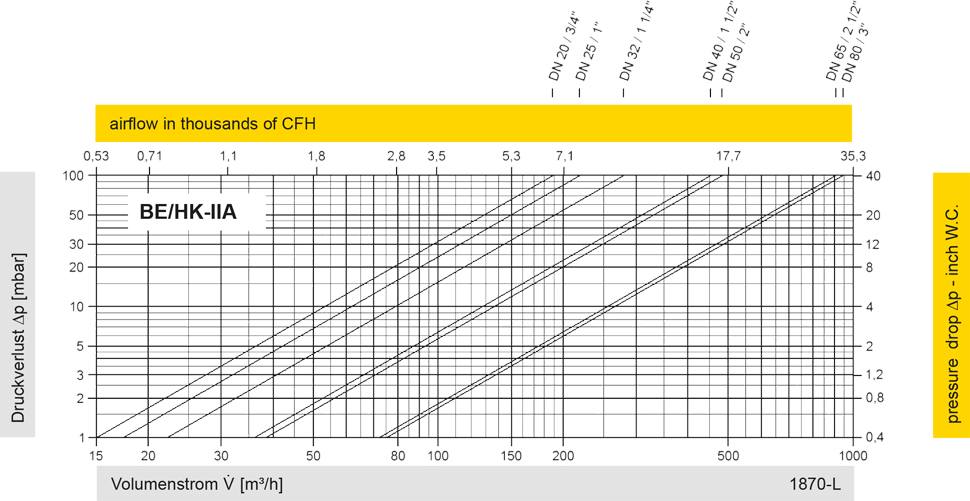

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN		20 / ¾"	25 / 1"	32 / 1¼"	40 / 1½"	50 / 2"	65 / 2½"	80 / 3"
	a	163	163	163	183	183	218	218
BE / HK-IIA	b	180	177	177	190	190	200	200
BE / HK-IIB3	b	180	177	177	-	-	-	-

Abmessungen in mm

Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,65 mm	IIB3	C

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen vier Ausführungen zur Auswahl:

Ent- und Belüftungshaube in GrundausführungBE/HK - –

Ent- und Belüftungshaube mit HeizmantelBE/HK - H

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Flammensicherung	A	A, C

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	C
FLAMMENFILTER^® Käfig	Edelstahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Hastelloy
Zwischenlage	Edelstahl	Hastelloy
