Merkmale
Nahezu Wartungsfrei
Nahezu Wartungsfrei
Zuverlässige Druckverlustkurven
Zuverlässige Druckverlustkurven
Preiswerte Armatur
Preiswerte Armatur
Wetterschutzhaube schützt
das Gehäuse vor dem Eindringen von Fremdkörpern, nistenden Tieren und widrigen Witterungseinflüssen
Funktion und Beschreibung
Ent- und Belüftung - Verhindert das Eindringen von Wasser und Schmutz
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Armatur des Typs PROTEGO® EH/0 dient der Ent- und Belüftung von Behältern und Apparaten ohne Druckhaltung. Das Gerät verhindert das Eindringen von Regenwasser und Schmutz in die Ent- und Belüftungsöffnungen. Die Ent- und Belüftungshaube ist nicht flammendurchschlagsicher. Werden Detonationssicherungen in Ent- und Belüftungsleitungen eingesetzt, um einen Flammendurchschlag und ein stabilisiertes Brennen zu verhindern, können die Armaturen vom Typ PROTEGO® EH/0 als Schutzhaube eingesetzt.
Wetterschutzhaube zum Schutz vor Fremdkörpern und Tieren
Die Wetterschutzhaube PROTEGO® EH/0 besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und einem Schutzgitter (3). Die Armatur ist mit einer festen Haube aus Metall verschlossen. Das Gitter verhindert das Eindringen von Fremdkörpern und schützt vor nistenden Tieren.
Produktdaten
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 |
| b | 175 | 175 | 175 | 190 | 190 | 200 | 200 |
Abmessungen in mm
Materialauswahl
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

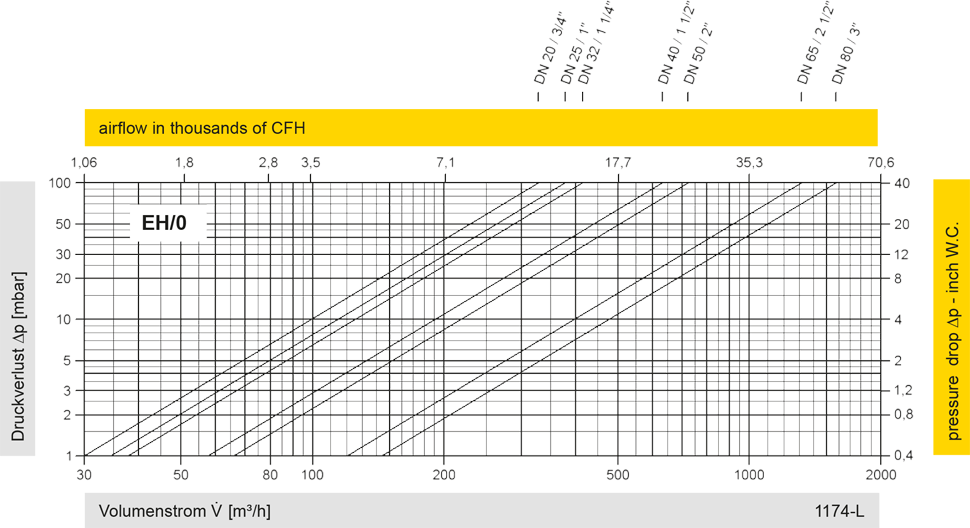

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
