VD/SV-HR

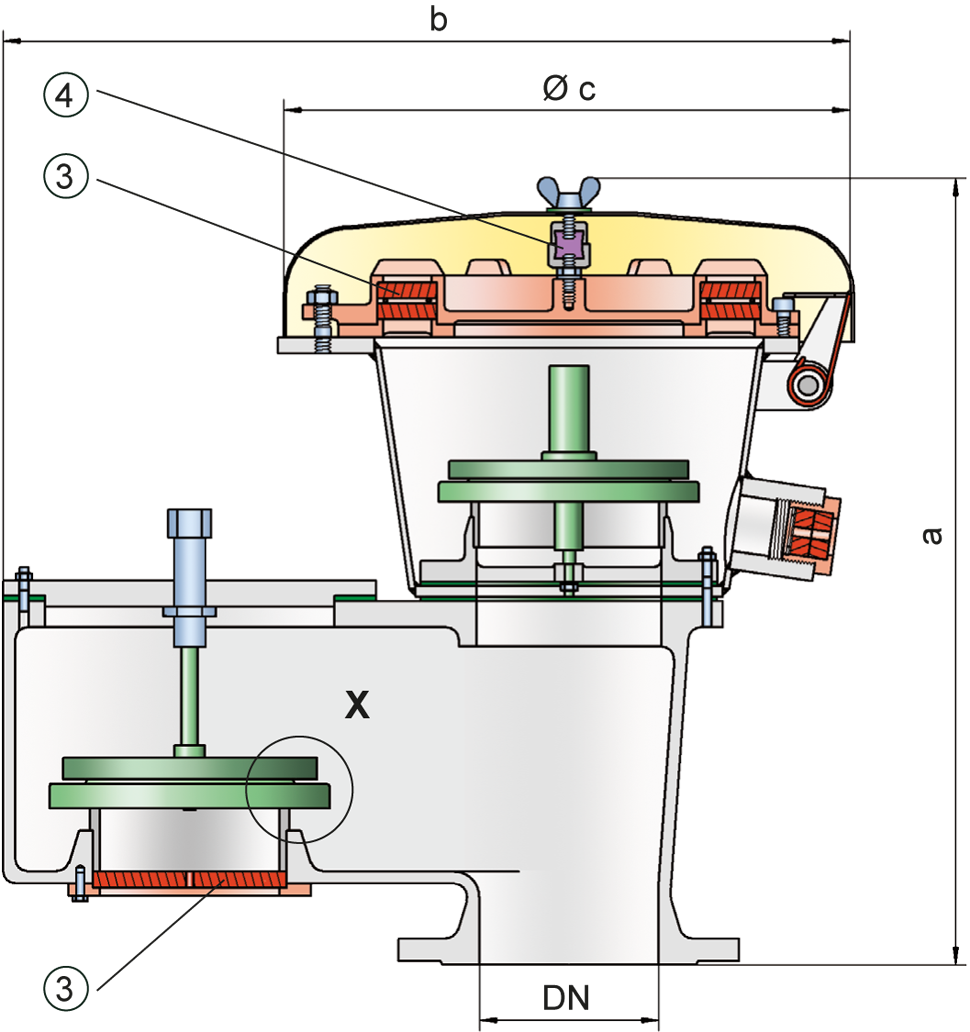

Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® VD/SV -HR ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil für große Strömungsleistungen mit integrierter PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur flammendurchschlagsicheren Entund Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Über- und Unterdruck bzw. verhindert Lufteintritt und unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen sowie einen lang anhaltenden Abbrand - Dauerbrand. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil des Typs VD/SV-HR ist für Stoffe der Explosionsgruppen IIA bis IIB3 verfügbar.

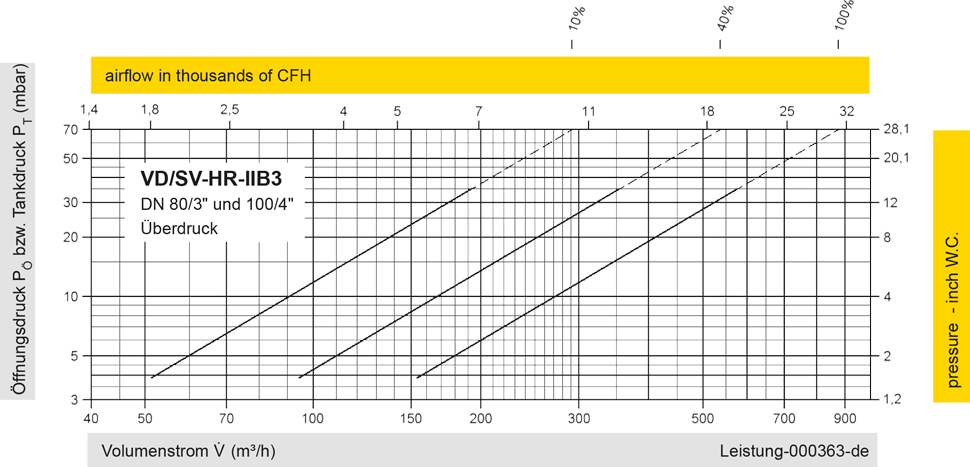

Die Ventile der Explosionsgruppe IIB3 arbeiten proportional. Dabei sind die Ansprechdrücke auf der Überdruckseite entsprechend dem Proportionalverhalten zu wählen z.B. 10%, 40% oder 100% Öffnungsdruckdifferenz (Drucksteigerung vom Ansprechdruck bis zum Öffnungsdruck, bei dem die erforderliche Ventilleistung erreicht wird). Unterdruckseitig erreicht das Ventil innerhalb 10% Öffnungsdruckdifferenz den Öffnungsdruck. Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb der Drucksteigerung den Öffnungsdruck. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgeführt bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
