DV/ZT-F

Name: DV/ZT-F
Brand: PROTEGO
SKU: product3288715604071

Über- und Unterdruckrohrleitungsventil

Angebot anfragen Ansprechpartner finden

Merkmale

10% Technologie

für geringste Drucksteigerung bis zum Vollhub

Extreme Dichtheit

und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen

Optimierte Druckhaltung

Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten

Hohe Strömungsleistung

ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile

Einsatzbar im explosionsgefährdeten Bereich

im explosionsgefährdeten Bereich einsetzbar

Stabile Gehäusekonstruktion

(PN 10 und PN 16)

Federbelastung (Überdruckseite)

für hohe Ansprechdrücke

Funktion und Beschreibung

Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen

Das Rohrleitungsventil des Typs PROTEGO® DV/ZT-F ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil. Es wird vor allem als Über- und Rückströmsicherung in Ent- und Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Aus baulichen Gründen ist der Unterdruckteller eine Nennweite kleiner ausgeführt als der Überdruckteller. Durch die Federbelastung des Überdrucktellers werden höhere Einstelldrücke als beim DV/ZT erreicht.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt.

Optimale Performance

Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1), (3) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

Produktdaten

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	40 / 1½"	50 / 2"	80 / 3"	100 / 4"	150 / 6"	200 / 8“	250 / 10“
a	280	280	340	390	520	650	750
b	210	210	280	310	390	565	610
c	605	605	730	870	1170	1030	1335

Abmessungen in mm

Größere DN auf Anfrage

Baumaße für das Über- und Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B
Gehäuse	Stahl	Edelstahl
Heizmantel (DV / ZT-F-H-...)	Stahl	Edelstahl
Ventilsitz	Edelstahl	Edelstahl
Dichtung	PTFE	PTFE

Gehäuse können auch mit ECTFE- Beschichtung geliefert werden

Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

Ausführung	A
Druckstufe [mbar]	>+60 bis +500
Ventilteller	Edelstahl
Abdichtung	metallisch
Druckfeder	Edelstahl

Sonderwerkstoffe auf Anfrage

Bei niedrigeren Druckeinstellungen Typ DV/ZT verwenden, höhere Druckeinstellungen auf Anfrage.

Auswahl Material Unterdruckventilteller

Ausführung	A*	B*	C	D
Druckstufe [mbar]	-3,5bis -5,0	<-5,0 bis -14	<-14 bis -35	<-35 bis -50
Ventilteller	Aluminium	Edelstahl	Edelstahl	Edelstahl
Abdichtung	FEP	FEP	metallisch	metallisch

*bei Überdruck bis max. +150 mbar

Sonderwerkstoffe sowie niedrigere Unterdruckeinstellungen auf Anfrage.

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

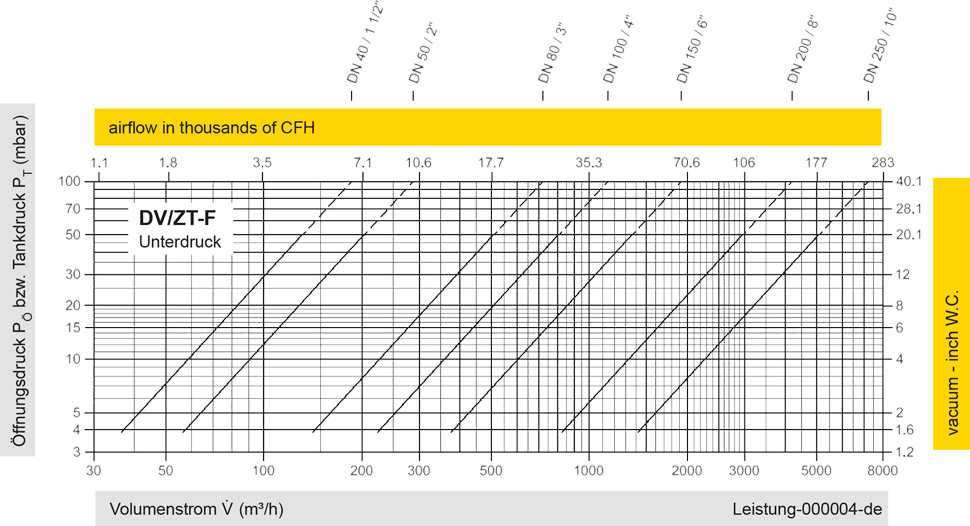

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
