PV/EB

Name: PV/EB
Brand: PROTEGO
SKU: product3288695622400

Über- und Unterdruckventil deflagrations- und dauerbrandsicher

Angebot anfragen Ansprechpartner finden

Merkmale

10% Technologie

für geringste Drucksteigerung bis zum Vollhub

Extreme Dichtheit

und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen

Optimierte Druckhaltung

Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten

Effizienteres Öffnen und Schließen

dieses Ventil öffnet später und schließt früher als konventionelle Ventile

Schutz vor Witterungseinflüssen

Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen

Als Schutzsystem nach ATEX

im explosionsgefährdeten Bereich einsetzbar

Sicher gegen Detonation

Einsatz als detonationssicheres Rückschlagventil in der Saugleitung von Lagerbehältern

Anlüftvorrichtung als Sonderausführung

in Sonderausführung mit Anlüftvorrichtung lieferbar (Schiffsausführung)

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®

Integierte Flammensicherung

Flammensicherung im Ventil integriert, spart Platz, Gewicht und Kosten

Funktion und Beschreibung

Kombiniertes Über- und Unterdruckventil

Dasdeflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® PV/EB ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit integrierter PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur flammendurchschlagsicheren Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Über- und Unterdruck bzw. verhindert Lufteintritt und unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen langanhaltenden Abbrand – Dauerbrand.

10%-Technologie

Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® PV/EB ist für Stoffe der Explosionsgruppen IIA verfügbar. Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung den Öffnungsdruck. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.

Hoch entwickelten Fertigungstechnologie

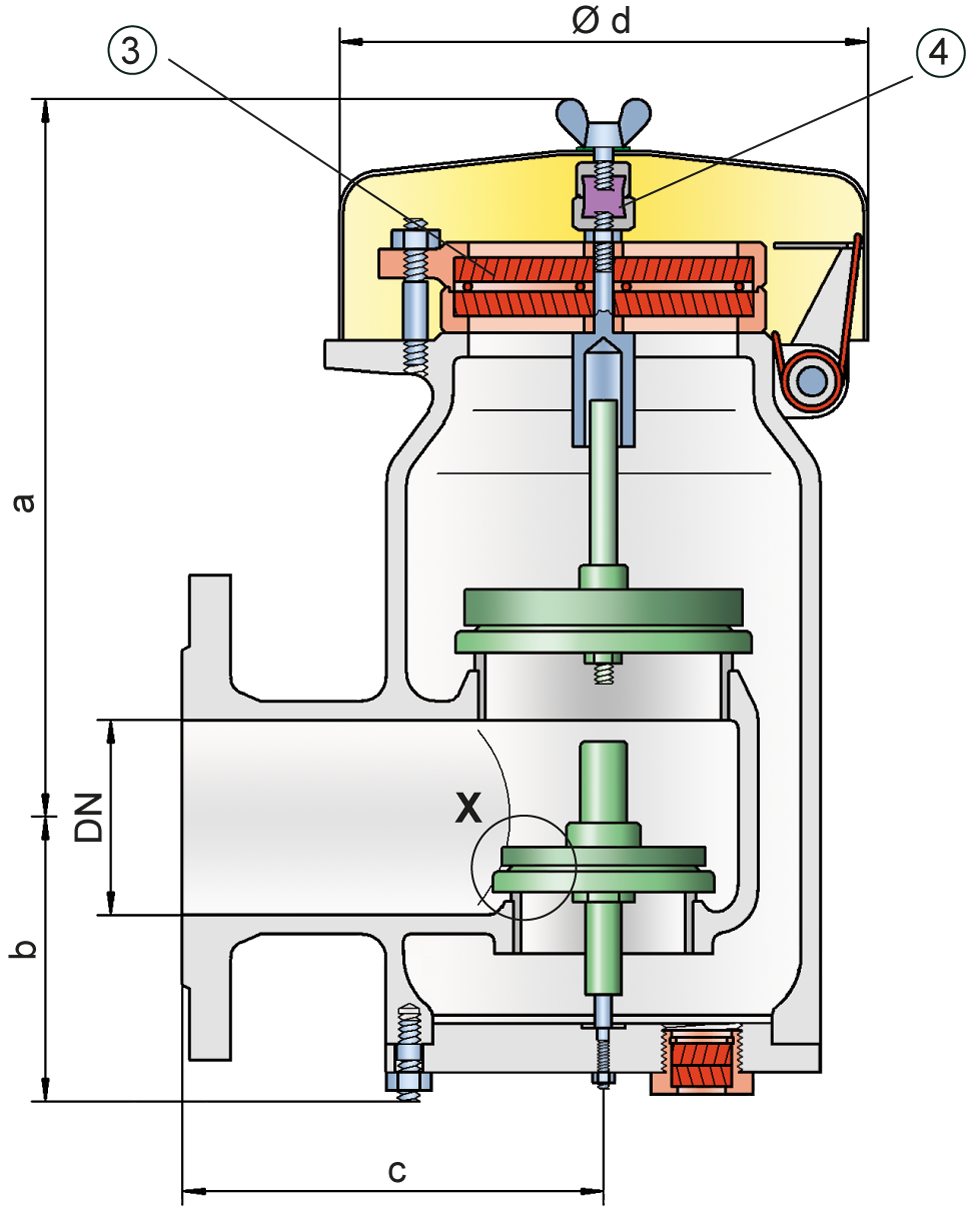

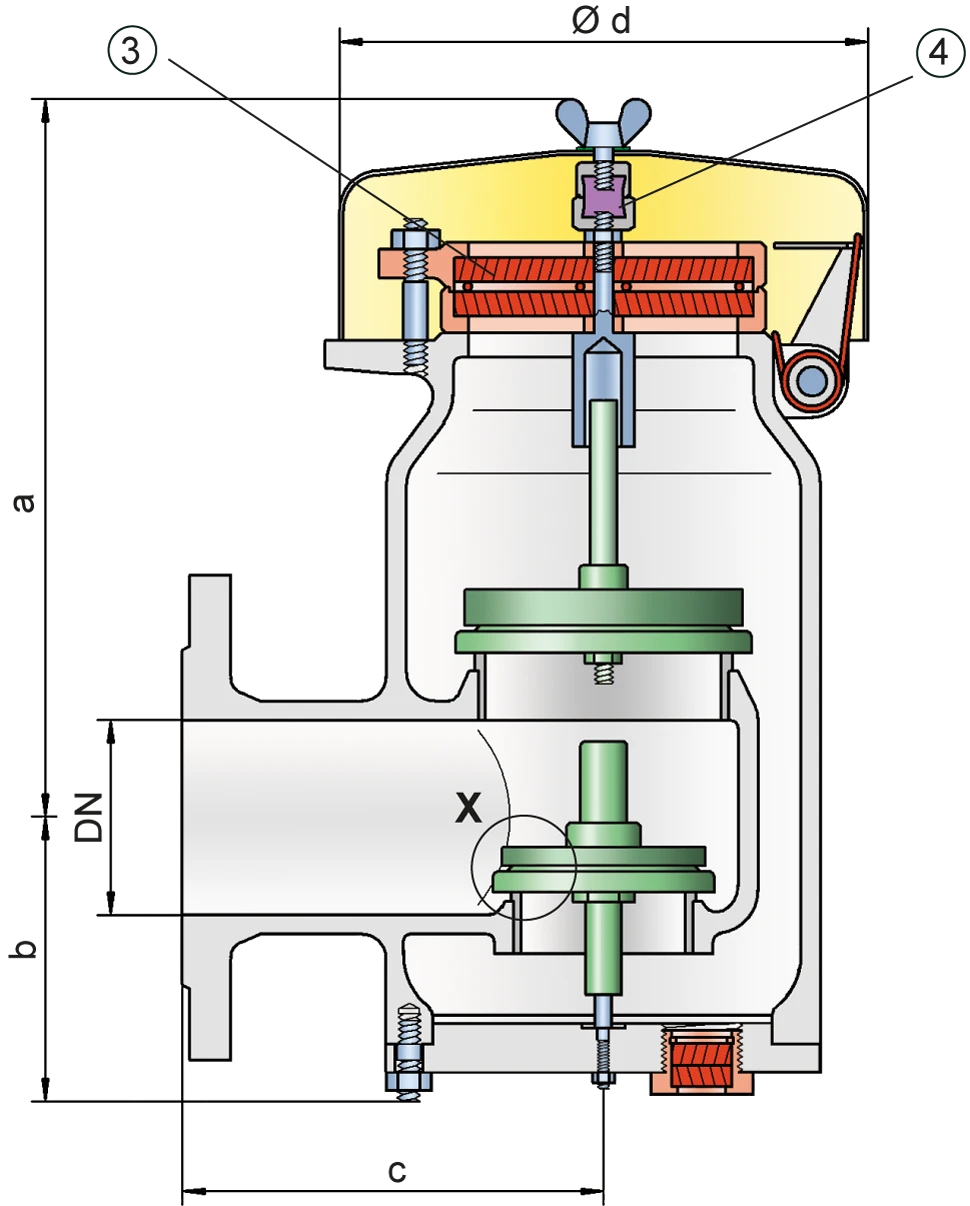

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Hauptbestandteil - PROTEGO® Flammensicherung

Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube klappt auf, sobald das Schmelzelement (4) diese freigibt.

Viele individuelle Zulassungen

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	50 / 2"	50 / 2"	80 / 3"	80 / 3"
Überdruck	≤ +60 mbar	> +60 mbar	≤ +60 mbar	> +60 mbar
a	308	443	308	443
b	108	108	108	108
c	165	165	167	167
d	218	218	218	218

Abmessungen in mm

Baumaße für das Über- und Unterdruckventil mit Heizmantel auf Anfrage

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D

Sonderabnahmen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Stahl	Edelstahl
Heizmantel (PV / EB-H-...)	Stahl	Edelstahl
Ventilsitze	Edelstahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A
FLAMMENFILTER^® Käfig	Edelstahl
FLAMMENFILTER^®	Edelstahl
Zwischenlage	Edelstahl

Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

Ausführung	A	B	C	D
Druckstufe [mbar]	+2,0 bis +3,5	>+3,5 bis +14	>+14 bis +210	>+14 bis +210
Ventilteller	Aluminium	Edelstahl	Edelstahl	Edelstahl
Abdichtung	FEP	FEP	metallisch	PTFE

Sonderwerkstoffe sowie höhere Überdrücke auf Anfrage

Auswahl Material Unterdruckventilteller

Ausführung	A	B	C	D
Druckstufe [mbar]	-3,5 bis -5,0	<-5,0 bis -14	<-14 bis -35	<-14 bis -35
Ventilteller	Aluminium	Edelstahl	Edelstahl	Edelstahl
Abdichtung	FEP	FEP	metallisch	PTFE

Sonderwerkstoffe sowie höhere Unterdrücke auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

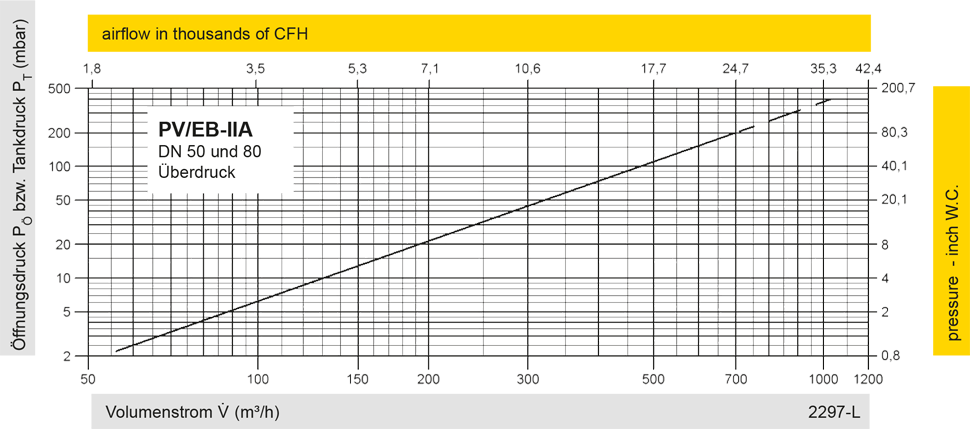

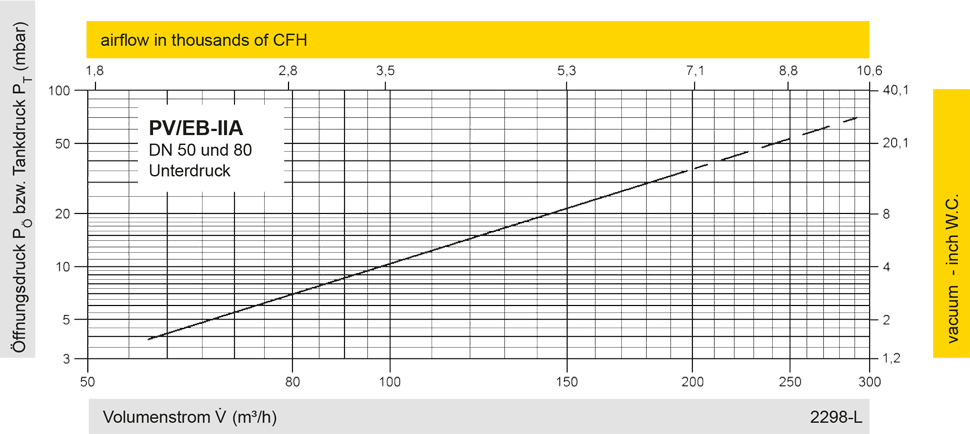

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
