DR/ES-PTFE

Detonationsrohrsicherungfür stabile Detonationen und Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend

Features

Geringe Anzahl an FLAMMENFILTER® Scheiben

geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Sicherheit bei Explosion

Bietet Sicherheit bei Deflagrationen und stabilen Detonationen

Eckkonstruktion

spart Rohrleitungskrümmer ein

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Funktion und Beschreibung

High-Tech-Beschichtung des Gehäuses

Die Detonationsrohrsicherung Typ PROTEGO® DR/ES-PTFE zeichnet sich durch eine einmalige Beständigkeit gegenüber adhäsiven und korrosiven Medien aus. Der Einsatz von Fluorkunststoffen zum einen als High-Tech-Beschichtung des Gehäuses und zum anderen als sicherheitstechnisches Flammensperrenelement sind weltweit einmalig. Die Armatur ist eine Weiterentwicklung der seit Jahrzehnten in der Industrie verwendeten und bewährten Flammendurchschlagsicherungen PROTEGO® DR/ES. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen.

Hauptbestandteil - PROTEGO® Flammensicherung (PTFE)

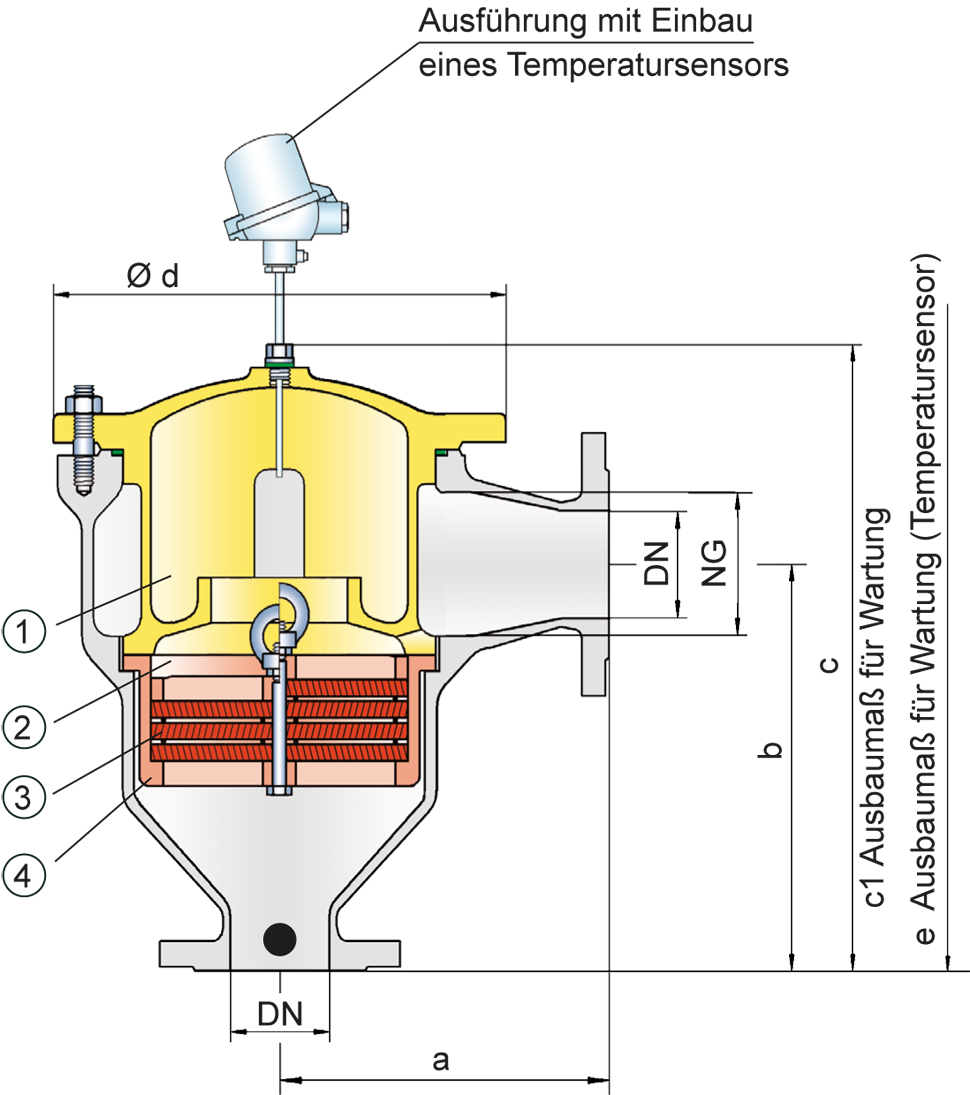

Beim Einlaufen einer in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Kanälen der original PTFE-FLAMMENFILTER® (3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt.

Für Explosionsgruppe IIA

Die Detonationsrohrsicherung kann für die Explosionsgruppe IIA eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten

DN	40 / 1½"	50 / 2"	65 / 2½"	80 / 3"	100 / 4"	125 / 5"	150 / 6"
a	153	155	198	200	250	332	335
b	183	185	223	225	290	357	360
c	335	335	420	420	490	590	590
c1	455	455	585	585	680	835	835
d	210	210	275	275	325	460	460
e	685	685	770	770	840	940	940

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

DN			40 / 1 ½"	50 / 2"	65 / 2 ½"	80 / 3"	100 / 4"	125 / 5"	150 / 6"
Expl. Gr.	IIA	Pmax	1,1	1,1	1,2	1,2	1,1	1,1	1,1

Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in °C
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:

Detonationsrohrsicherung in GrundausführungDR/ES - PTFE –

Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges BrennenDR/ES - PTFE - T

*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

Materialauswahl für Gehäuse

Ausführung	A
Gehäuse	Stahl mit ECTFE-Beschichtung
Deckel mit Stoßfang	Stahl mit ECTFE-Beschichtung
Dichtung	PTFE
Flammensicherung	A, B, C

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B	C
FLAMMENFILTER^® Käfig	PTFE*	Hastelloy	Edelstahl
FLAMMENFILTER^®*	PTFE*	PTFE*	PTFE*
Zwischenlagen	PEEK / ETFE / FEP	PEEK / ETFE / FEP	PEEK / ETFE / FEP

*elektrisch leitfähig

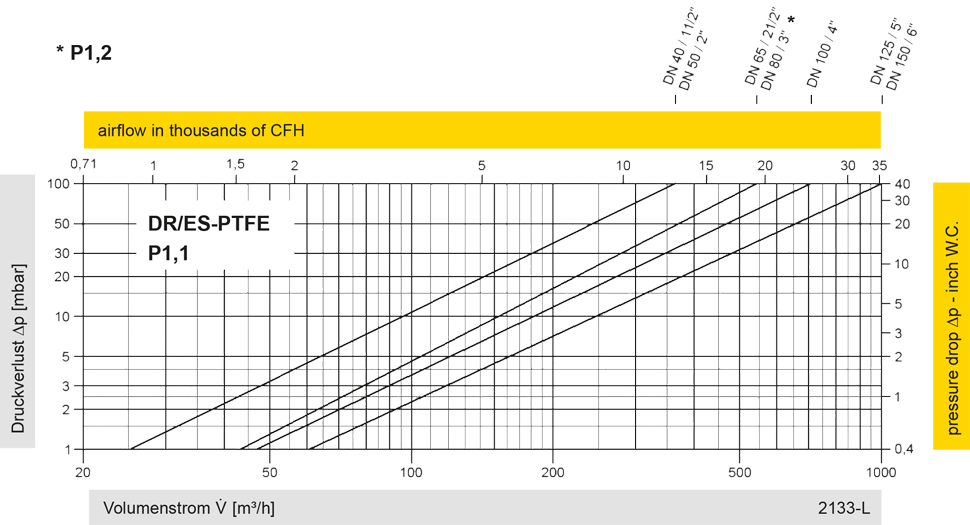

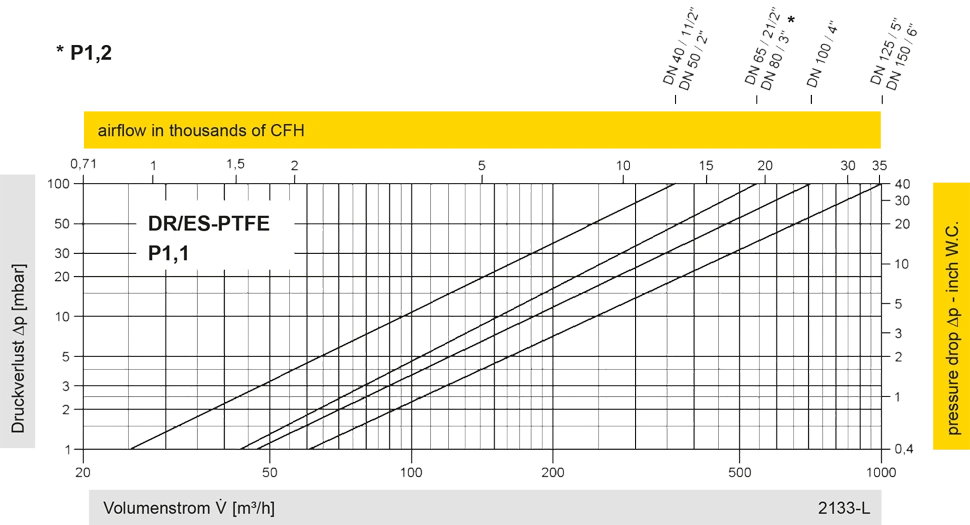

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
