FA-G

Deflagrationsrohrsicherungkonzentrische Bauform, beidseitig wirkend

Features

Vielseitige Anwendungsmöglichkeiten

vielfältige und variable Einsatzmöglichkeiten

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Rohrgewindeanschluss

Doppelseitige Wirkungsweise

sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage

Bietet Sicherheit

bei Deflagrationen für alle Explosionsgruppen

Temperatursenoren möglich

Einbau von Temperatursensoren (für G 1½" und G 2") möglich

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Kompakte Bauweise der Deflagrationsrohrsicherung

Die Deflagrationsrohrsicherung der Baureihe PROTEGO® FA-G ist durch die kompakte Bauweise in idealer Weise zum Einbau in Rohrleitungen mit Durchmessern bis 2“ geeignet. Insbesondere zur Absicherungen von Brennstoffzuführungen werden die Armaturen in geringem Abstand zum Brenner installiert. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D)max, d.h. Rohrlänge/Rohrdurchmesser beschrieben und beträgt für Deflagrationsrohrsicherungen gemäß EN ISO 16852 der Explosionsgruppe IIA bis IIB3 (L/D)max ≤ 50 und für Armaturen der Explosionsgruppe IIC (L/D)max ≤ 30.

Hauptbestandteil - PROTEGO® Flammensicherung

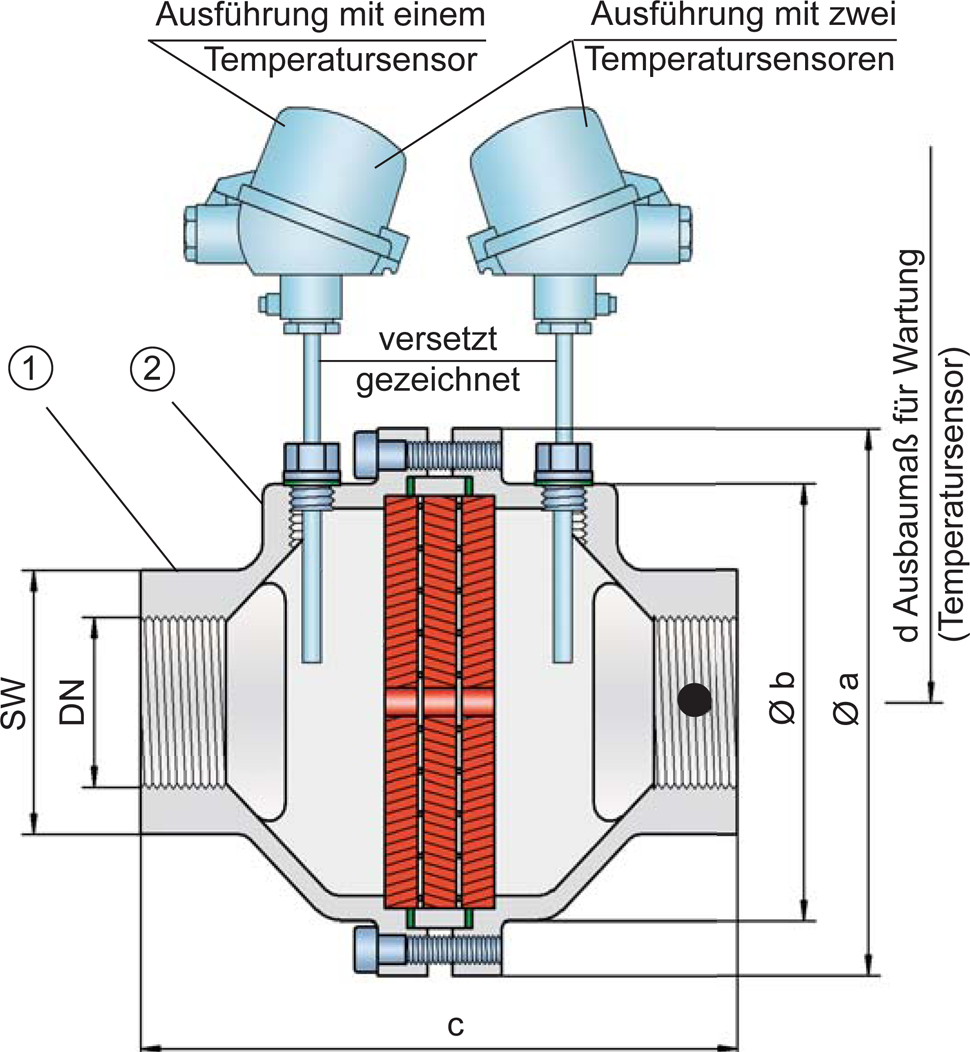

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) mit integrierter PROTEGO® Flammensicherung in der Mitte. Mehrere FLAMMENFILTER® (2) und Zwischenlagen kennzeichnen die PROTEGO®Flammensicherung. Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck Temperatur) bestimmt. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-G sind für alle Explosionsgruppen von IIA bis IIC verfügbar.

Viele individuelle Zulassungen

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	G ½"	G ¾"	G 1"	G 1¼"	G 1½"	G 2"
a	80	80	100	100	155	155
b	55	55	76	76	124	124
c (IIA bis IIB3)	100	100	110	110	170	170
c (IIB und IIC)	112	112	122	122	170	170
d	—	—	—	—	400	400
SW	32	32	50	50	75	75

Abmessungen in mm, SW = Schlüsselweite

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,65 mm	IIB3	C
< 0,50 mm	IIC	B

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr	DN	G ½"	G ¾"	G 1"	G 1¼"	G 1½"	G 2''
IIA	Pmax	1,4	1,4	1,4	1,4	1,5	1,5
IIB3	Pmax	1,2	1,2	1,2	1,2	1,2	1,2
IIC	Pmax	1,1	1,1	1,1	1,1	1,1	1,1

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in °C
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1

DIN

andere Gewindeanschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Deflagrationsrohrsicherung in der Grundausführung, G ½" bis 2"FA-G - –

Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite, G ½" bis 2"FA-G - T

Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten, G ½" bis 2"FA-G - TB

*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

Materialauswahl

Ausführung	B	C
Gehäuse	Edelstahl	Hastelloy
Dichtung	PTFE	PTFE
FLAMMENFILTER^®*	Edelstahl	Hastelloy

* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar.

Sonderwerkstoffe auf Anfrage

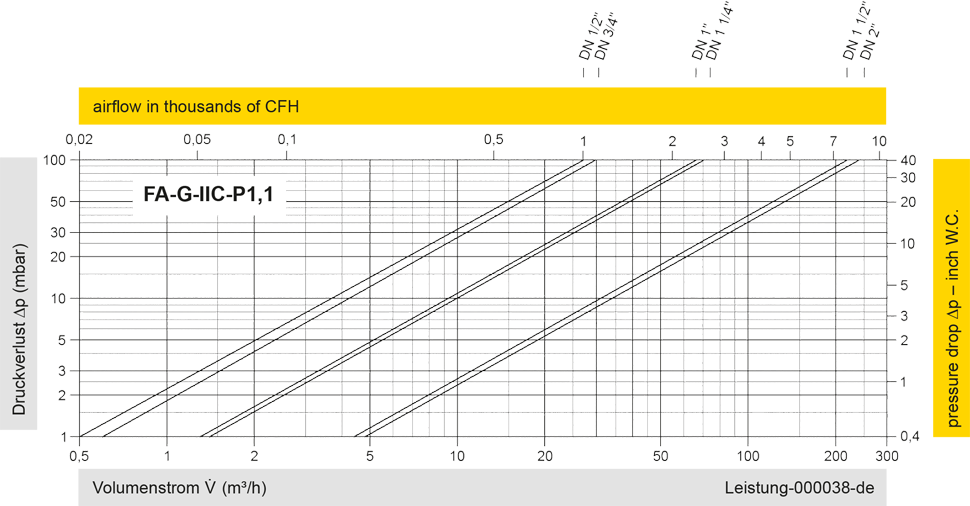

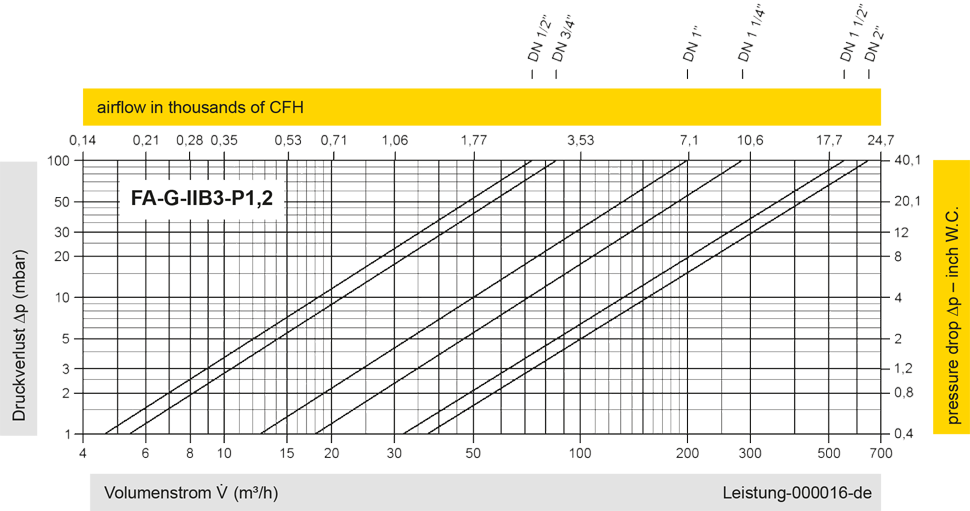

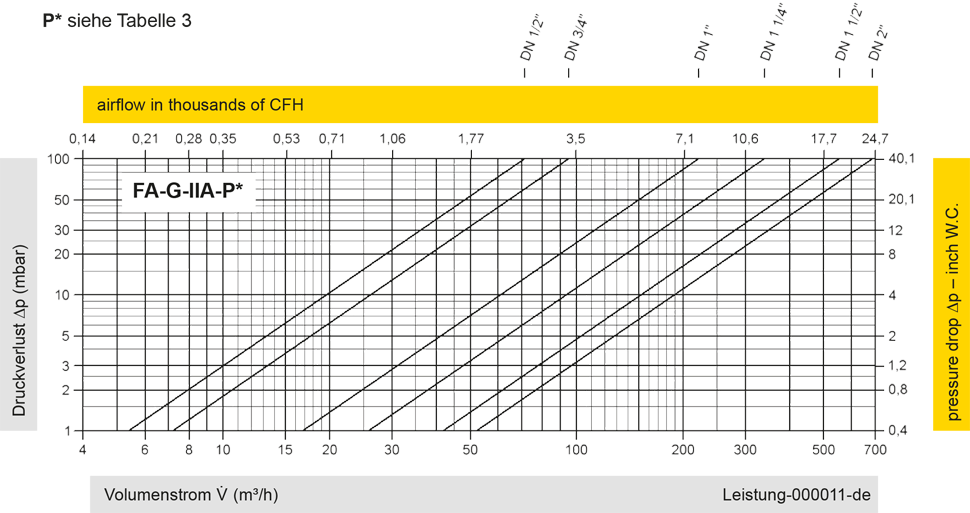

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
