FA-E
Deflagrationsrohrsicherungexzentrische Bauform, beidseitig wirkend
Features
Exzentrische Bauform
verhindert die Ansammlung von Kondensat
Vielseitige Anwendungsmöglichkeiten
vielfältige und variable Einsatzmöglichkeiten
Doppelseitige Wirkungsweise
sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Bietet Sicherheit
bei Deflagrationen für alle Explosionsgruppen
Ersatzteile
preiswerte Flammendurchschlagsicherung/Ersatzteile
Funktion und Beschreibung
Exzentrische Bauform
Die Deflagrationsrohrsicherungen vom Typ PROTEGO® FA-E zeichnen sich durch ihre exzentrische Gehäuseform aus. Bei Kondensatanfall innerhalb der PROTEGO® Flammensicherung ermöglicht diese Bauform ein Abfließen der Flüssigkeit, ohne dass sich größere Mengen im Gehäuse ansammeln können. Die Exzentrizität der Armatur hat bei wandnaher Rohrinstallation durch die geringere Einbautiefe entscheidende Vorteile gegenüber den klassischen konzentrischen Flammendurchschlagsicherungen. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten.
Hauptbestandteil - PROTEGO® Flammensicherung
Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D)max, d.h. Rohrlänge/Rohrdurchmesser beschrieben und ist nach EN ISO 16852 für Deflagrationsrohrsicherungen der Explosionsgruppe IIA bis IIB3 auf (L/D)max ≤ 50 bzw. für IIC-Sicherungen auf (L/D)max ≤ 30 begrenzt.

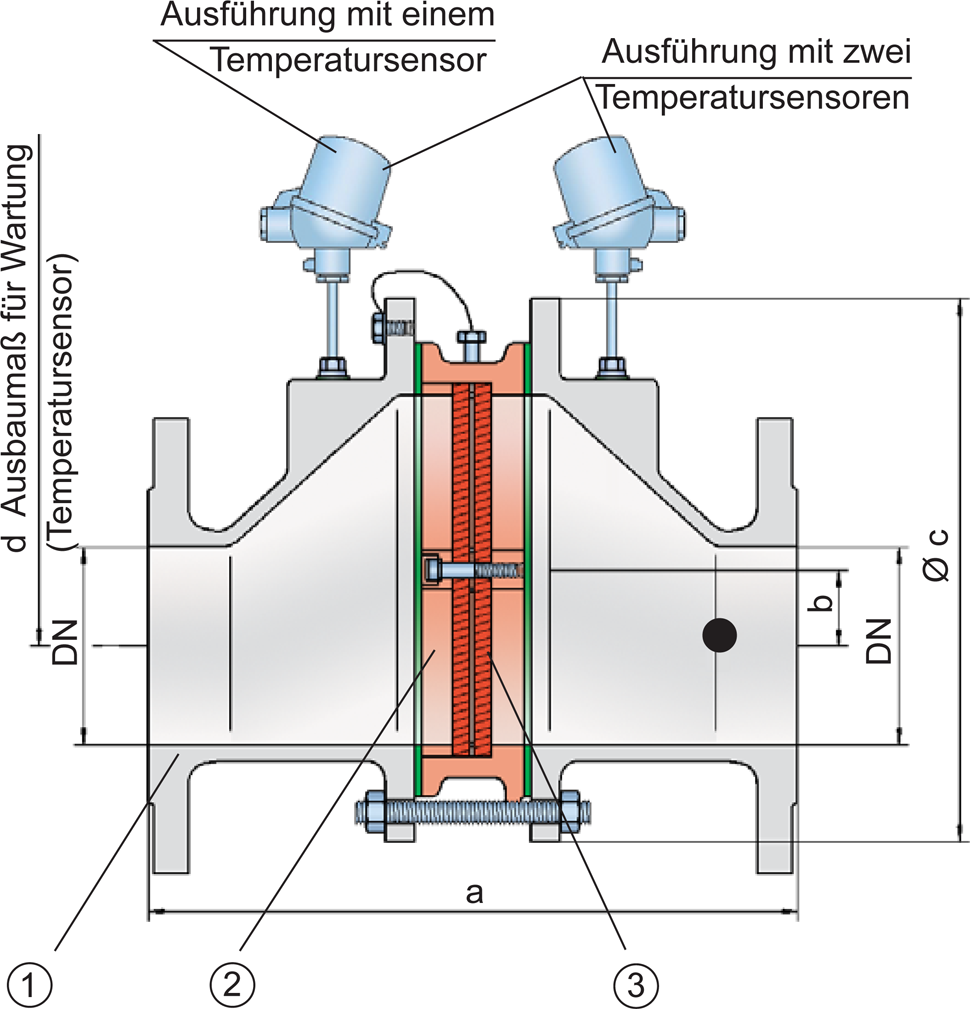

Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Sicherung aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER ® (3) und Zwischenlagen, die in einem FLAMMENFILTER ® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppen IIA bis IIC
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-E sind für alle Explosionsgruppen von IIA bis IIC verfügbar.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| Expl. Gr. | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | |
| IIA | a | 304 | 304 | 310 | 314 | 360 | 364 | 370 | 434 | 440 | 450 | 480 | 500 |
| IIB3 | a | 304 | 304 | 310 | 314 | 360 | 364 | 370 | 434 | 440 | 450 | 480 | 500 |
| IIC | a | 304 | 304 | 321 | 325 | 371 | 375 | 381 | 445 | 451 | 461 | 491 | 511 |
| b | 29 | 29 | 29 | 29 | 38 | 38 | 39 | 65 | 65 | 55 | 58 | 60 | |
| c | 185 | 185 | 210 | 210 | 250 | 250 | 275 | 385 | 385 | 450 | 500 | 575 | |
| d | 400 | 400 | 410 | 410 | 440 | 440 | 460 | 520 | 520 | 540 | 570 | 600 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm (> 0,50 mm) | IIC (IIB) | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| IIA | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| IIB3 | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| IIC | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar (absolut), höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Deflagrationsrohrsicherung in der GrundausführungFA-E - –
Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteFA-E - T
Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden SeitenFA-E - TB
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE | PTFE |
| Flammensicherung | A,C | C | D |
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE-Beschichtung geliefert werden.
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der auf- geführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage.

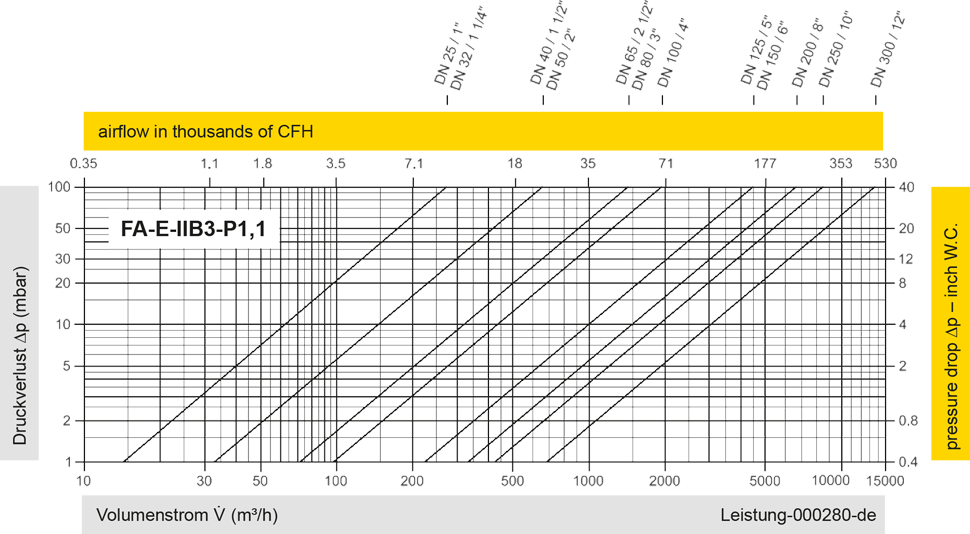

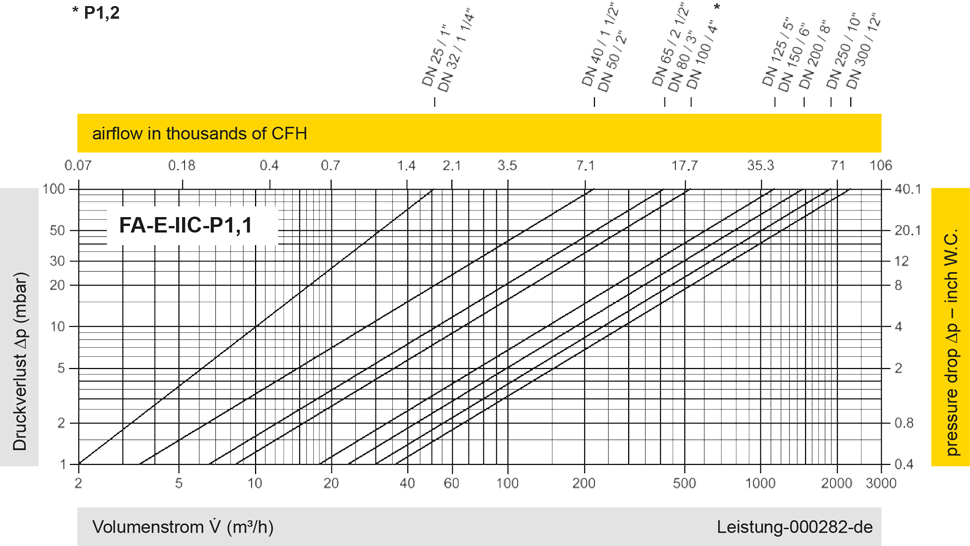

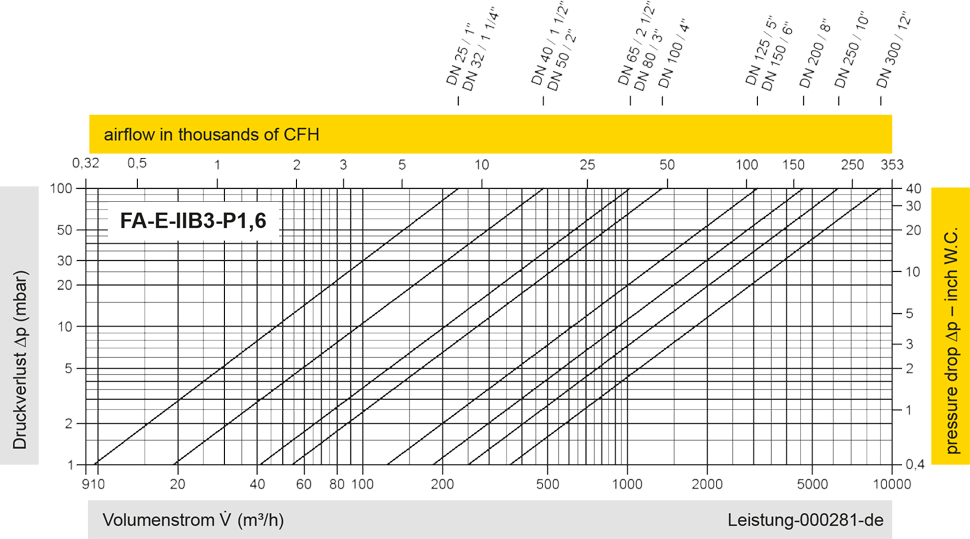

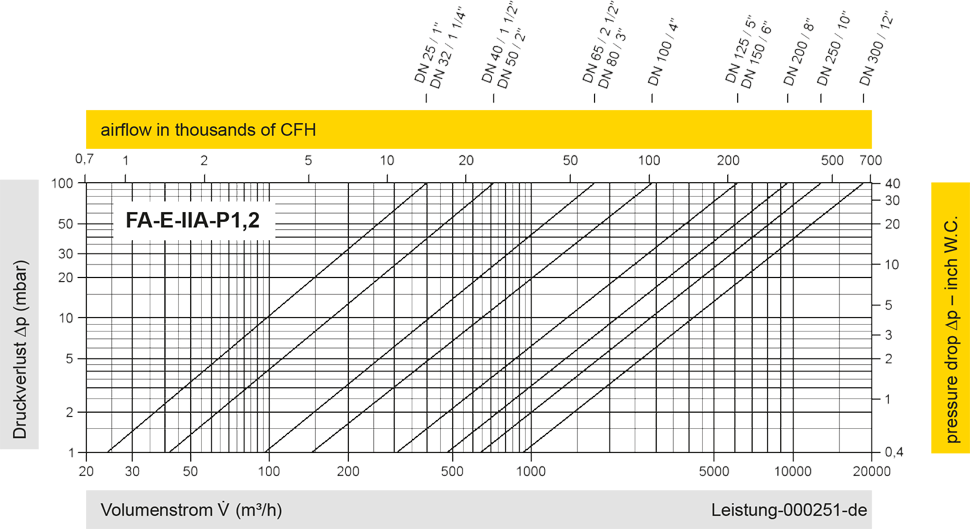

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
