UB/VF
Unterdruckmembranventildeflagrationssicher
Features
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Strömungsleistung
optimale und hohe Strömungsleistung
Als Schutzsystem nach ATEX
im explosionsgefährdeten Bereich einsetzbar
Frostsicherheit
optimale Frostsicherheit
Kondensatabluss
selbsttätiger Kondensatabfluss
Überwachung durch Höhenstandsanzeiger
Überwachung der Belastungsflüssigkeit durch Höhenstandsanzeiger
Leichte Betriebsüberwachung
und Wartung durch einfaches Aufklappen des Ventilaufsatzes
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Geeignet für Problemprodukte
insbesondere geeignet für Problemprodukte wie z.B. Styrol, Acrylat usw.
Funktion und Beschreibung
Hoch entwickeltes Unterdruckventil
Das weltweit einzigartige, deflagrationssichere Membranventil des Typs PROTEGO® UB/VF ist ein hoch entwickeltes Unterdruckventil mit dynamischer und statischer PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur flammendurchschlagsicheren Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Unterdruck bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen.
Hohe Betriebssicherheit bei extremen Bedingungen
Das Membranventil PROTEGO® UB/VF hat sich seit vielen Jahren unter den vielfältigsten Betriebsbedingungen der Mineralöl- und Chemieindustrie hervorragend bewährt und arbeitet zuverlässig auch bei Problemprodukten wie Styrol oder Acrylat. Aufgrund der Membranbelastung mit frostsicherer Flüssigkeit ist dieses Ventil auch unter extremen klimatischen Bedingungen einsetzbar und weist eine sehr hohe Betriebssicherheit auf. Das Ventil PROTEGO® UB/VF ist für Stoffe der Explosionsgruppe IIB3 verfügbar.
Zusammensetzung

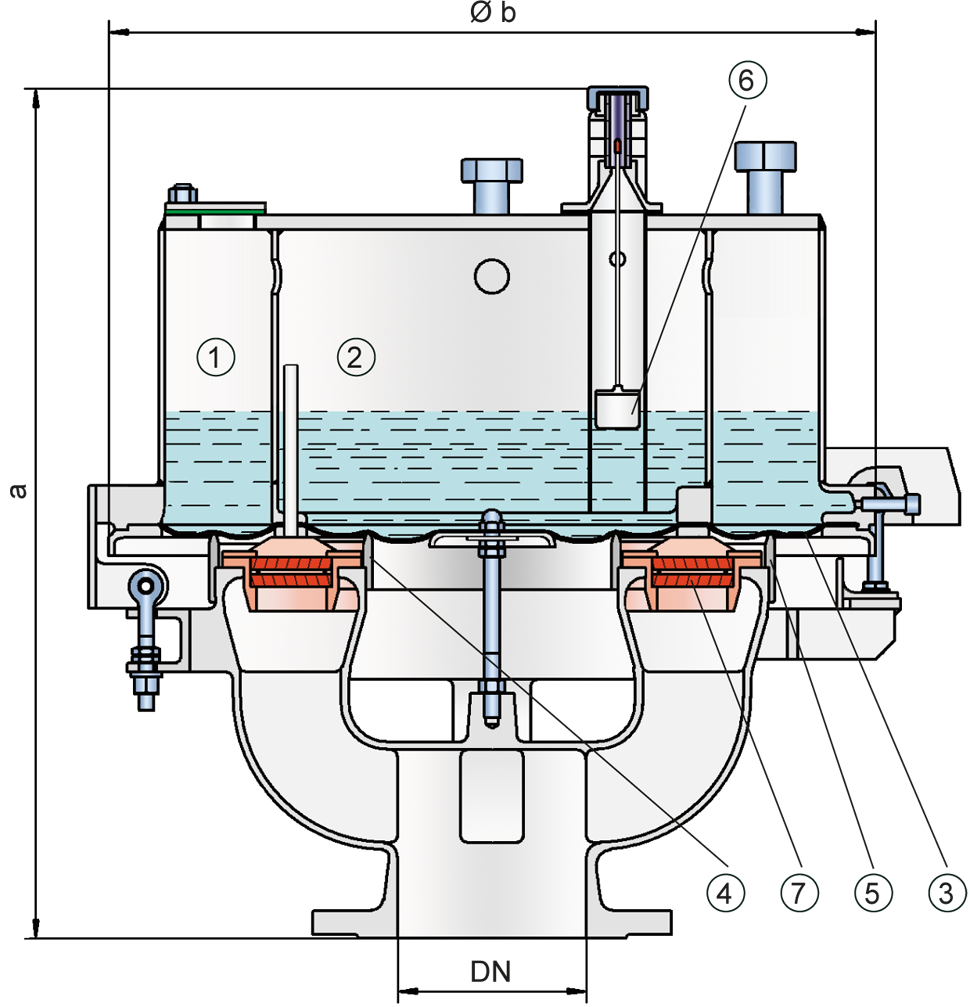

Bei Unterdruck im Tank wird dieser durch Druckausgleichsrohre in die Unterdruckkammern (1) und (2), die miteinander in Verbindung stehen, übertragen. Dadurch wird das Gewicht der Belastungsflüssigkeit aufgehoben, und der Atmosphärendruck hebt die Membrane (3) an den beiden Ventilsitzringen (innen (4) und außen (5) an. Das Ergebnis ist eine Belüftung des Tanks. Die Unterdruckeinstellung wird über die Füllhöhe der Belastungsflüssigkeit justiert und kann über einen Schwimmer mit Zeigerkappe (6) kontrolliert werden.
Hoch entwickelten Fertigungstechnologie
Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. dadurch erzielt, dass sich die Membrane aufgrund der Flüssigkeitsbelastung auch bei steigendem Betriebsunterdruck und damit geringer werdender Flächenpressung den Ventilsitzkonturen gut anschmiegt. Dadurch werden die bei konventionellen Tellerventilen bekannten Schleichmengen weitestgehend vermieden. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Hauptbestandteil - PROTEGO® Flammensicherung
Bei äußeren, atmosphärischen Deflagrationen kann – insbesondere bei sehr geringen Druckeinstellungen – der Explosionsdruck die Membrane an den Ventilsitzringen gegebenenfalls anheben. Ein Durchzünden in den Tank wird aufgrund der eingebauten PROTEGO® Flammensicherung (7) verhindert. Auch bei einer für Wartungszwecke aufgeklappten Armatur verhindert die PROTEGO® Flammensicherung als statische Flammensperre einen durch eine atmosphärische Deflagration hervorgerufenen Flammendurchschlag in den Tank. Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | Unterdruck | 80 / 3" | Unterdruck | 100 / 4" | 150 / 6" |
| a | bis -28 mbar | 615 | bis -22 mbar | 645 | 680 |
| a | < -28 mbar | 765 | < -22 mbar | 795 | 830 |
| b | 410 | 485 | 590 |
Abmessungen in mm
Baumaße für das Unterdruckmembranventil mit Heizschlange auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Membrane ist flüssigkeitsbelastet.Unterdruckmembranventil in GrundausführungUB/VF - –
Unterdruckmembranventil mit Heizschlange (max. Heizmediumtemperatur +85°C)UB/VF - H
Neben der Standardausführung werden auf Anfrage auch eine Reihe speziell entwickelter Sonderkonstruktionen geliefert (z.B. für Acrylat- oder Styrol-Lagertanks usw.), die in besonderer Weise den Anforderungen der bei diesen Produkten gegebenen Betriebsbedingungen gerecht werden.
Druckeinstellungen
| Unterdruck: | -3.5 mbar | -35 mbar |
Höhere Unterdruckeinstellungen Anfrage
Materialauswahl für Gehäuse
| Ausführung | C | D |
| Gehäuse | Grauguss | Edelstahl |
| Ventilaufsatz | Edelstahl | Edelstahl |
| Heizschlange (UB / VF-H-...) | Edelstahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl |
| Dichtung | FPM | PTFE |
| Membrane | A, B | A, B |
| Flammensicherung | A | C |
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Materialauswahl
| Ausführung | A | B |
| Membrane | FPM | FEP |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | C |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
| Zwischenlage | Edelstahl |
Sonderwerkstoffe auf Anfrage
Volumenstromdiagramm
UB/VF DN100 Unterdruck
UB/VF DN150 Unterdruck
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
