Merkmale
Liegende oder stehende Tanks
Einsetzbar bei liegenden oder stehenden Tanks für Tankinhaltspeilungen
Keine Flammendurchschlagssicherheit
Die PR/0 ist nicht flammendurchschlagsicher
Verbindung mit anderen Bauteilen
Oft in Verbindung mit anderen Bauteilen z. B. PROTEGO® VP/HK, PS/E oder PG/H
Funktion und Beschreibung
Für Tankinhaltspeilungen
Die Peil- und Probeentnahmerohre PROTEGO® PR/0 werden bei liegenden oder stehenden Tanks eingesetzt, um Tankinhaltspeilungen durchzuführen. Dies erfolgt oft in Verbindung mit anderen Bauteilen wie z.B. mit dem PROTEGO® VP/HK, dem PROTEGO® PS/E sowie dem PROTEGO® PG/H.
Peil- und Probeentnahmerohre für Tanksicherung

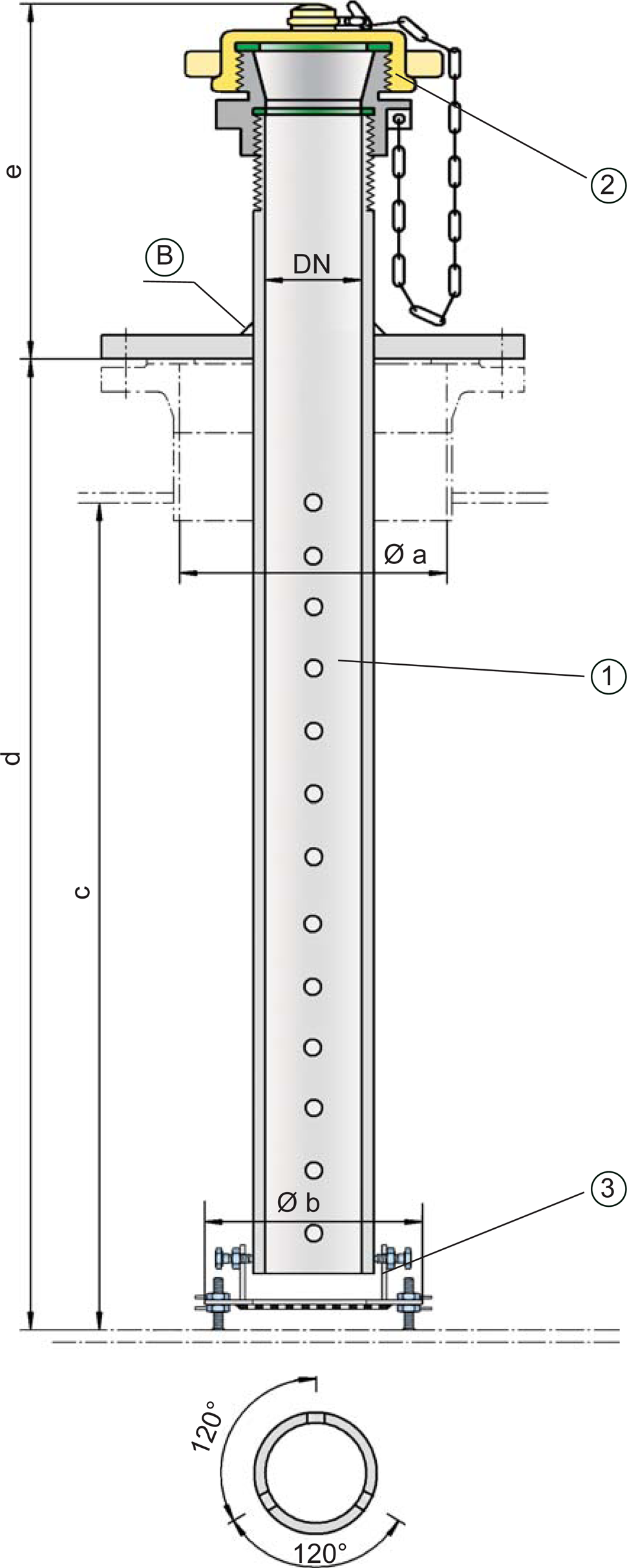

Die Peil- und Probeentnahmerohre PROTEGO® PR/0 bestehen standardmäßig aus dem Peil- und Probeentnahmerohr (1), der Kappe (2) mit Dichtungen sowie dem Peiltisch (3). Im normalen Betrieb sind die Peilrohre mit der Kappe verschlossen. Nur bei einer Tankinhaltspeilung bzw. Probeentnahme werden sie geöffnet.
Da die PROTEGO® PR/0 nicht flammendurchschlagsicher sind, müssen besondere Sicherheitsvorkehrungen getroffen werden, um ein Hineinschlagen in den Behälter durch äußere Zündquellen zu verhindern.
Produktdaten
Maßtabelle
| DN | DN | a | b | Anzahl der Lochreihen |
| 25 | 1" | 32 | - | 1 |
| 32 | 1¼" | 40 | - | 1 |
| 50 | 2" | 80 | - | 2 |
| 80 | 3" | 100 | 305 | 3 |
| 100 | 4“ | 150 | 305 | 3 |
| 150 | 6“ | 200 | 375 | 3 |
Abmessungen in mm
Die Maße c, d, e, bzw. f bei Bestellung bitte angeben
Materialauswahl
| Ausführung | A | B |
| Peilrohr | Stahl | Edelstahl |
| Peiltisch | Stahl | Edelstahl |
| Schraubverschluss | Messing | Edelstahl |

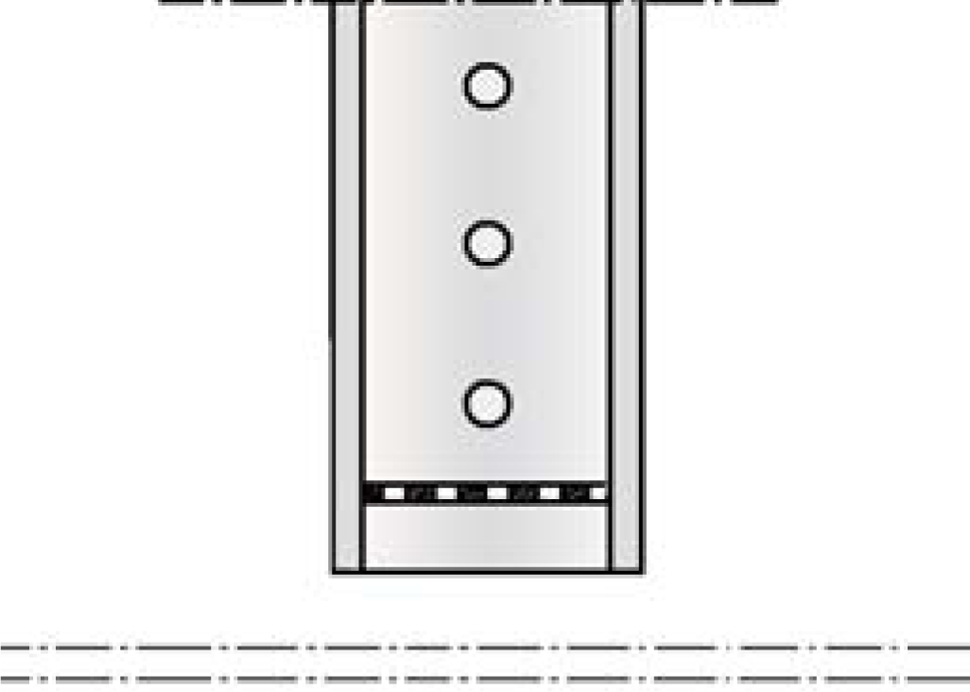

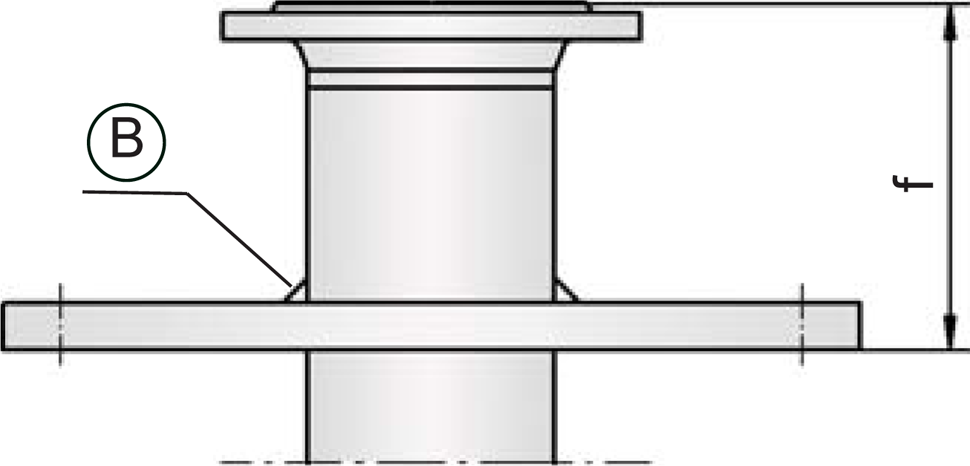

Wird die Kombination mit anderem Peilzubehör notwendig, steht die Ausführung 1 mit Vorschweißflansch zur Verfügung (ab DN 100). Wahlweise kann statt des Peiltisches PROTEGO® PT/S ein gelochter Peilboden gewählt werden.

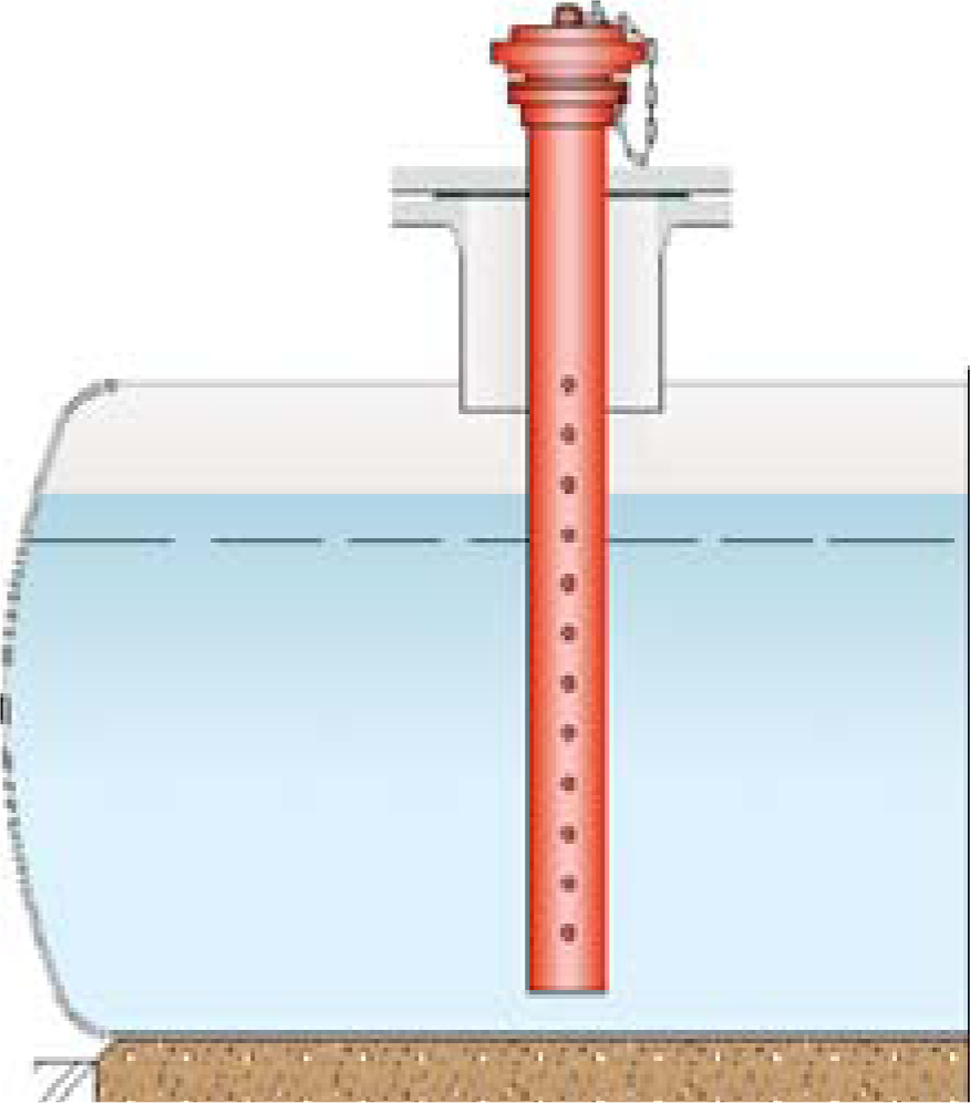

Peil- und Probeentnahmerohr PROTEGO® PR/0 mit gelochtem Peilboden im liegenden Tank.

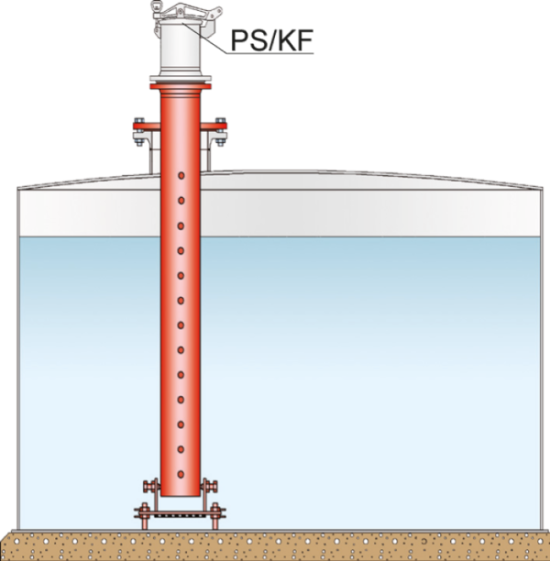

Peil- und Probeentnahmerohr PROTEGO® PR/0 mit Peiltisch PROTEGO® PT/S sowie Peilstutzen PROTEGO® PS/KF in einem stehenden Tank. Ferner ist auch eine Probeentnahme mit geeigneten Probeentnahmegefäßen PROTEGO® PG/H möglich. Informationen zur Peil- und Probeentnahmevorrichtung in einem gesonderten Katalogblatt erhältlich.
