DR/ES, DN 1/4 - 3/4

Detonationsrohrsicherungfür stabile Detonationen und Deflagrationen in Eckausführung, einseitig wirkend

Features

Kompakte Bauform

verringert Einbautiefe

Geringe Anzahl an FLAMMENFILTER® Scheiben

geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Sicherheit bei Explosion

Bietet Sicherheit bei Deflagrationen und stabilen Detonationen

Eckkonstruktion

spart Rohrleitungskrümmer ein

Optimale Absicherung

für beliebige Wasserstoff/Luft- Gemische

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Funktion und Beschreibung

Sicherheit gegen Deflagrationen und stabile Detonationen

Die Detonationsrohrsicherung vom Typ PROTEGO® DR/ES mit Anschlussgrößen bis ¾" ist ideal zum Einbau in kleinen Rohrleitungen und zur Absicherung von Apparaturen, wie zum Beispiel Gasanalysegeräten, geeignet. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potenziellen Zündquelle. Die kleine und kompakt gebaute Flammendurchschlagsicherung ist als Eckarmatur ausgeführt.

Hauptbestandteil - PROTEGO® Flammensicherung

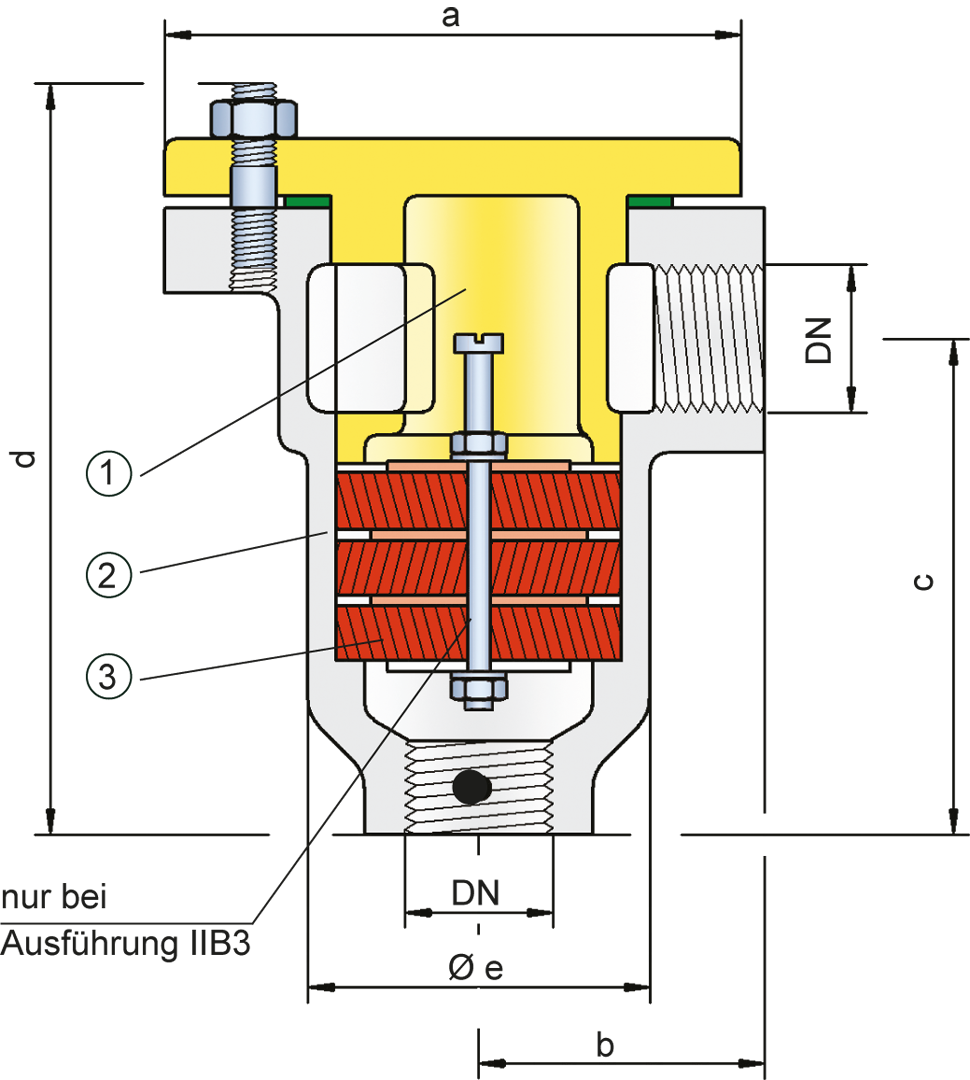

Beim Einlaufen einer in die Armatur wird dem Detonationsstoß durch die Umleitung bzw. durch den Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER®(3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen (bei IIC), kennzeichnen die PROTEGO®Flammensicherung (2). In Abhängigkeit von den Einsatzbedingungen der Armatur werden Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt.

Viele individuelle Zulassungen

Die Detonationsrohrsicherung ist unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Temperaturen und Drücke auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

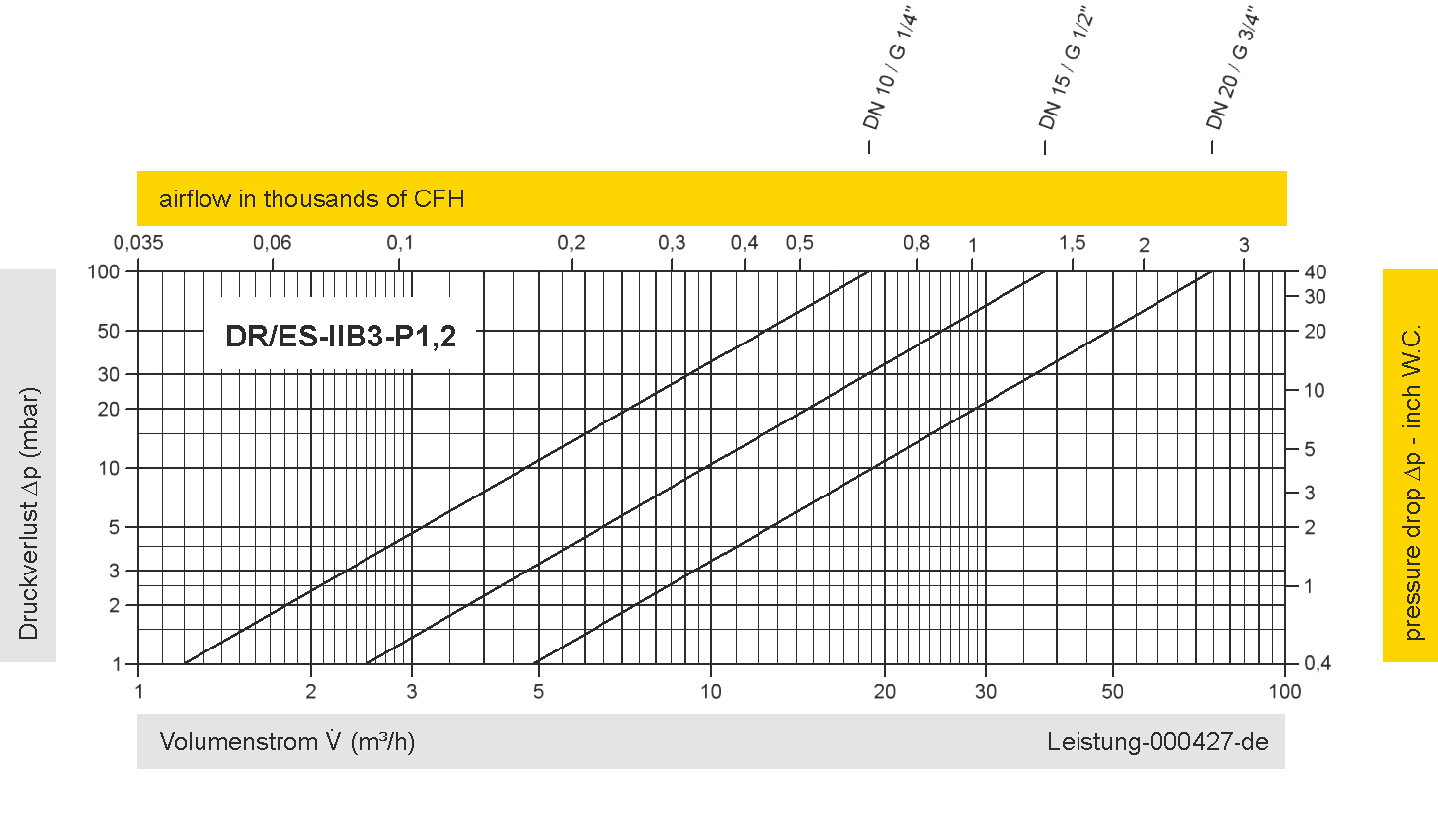

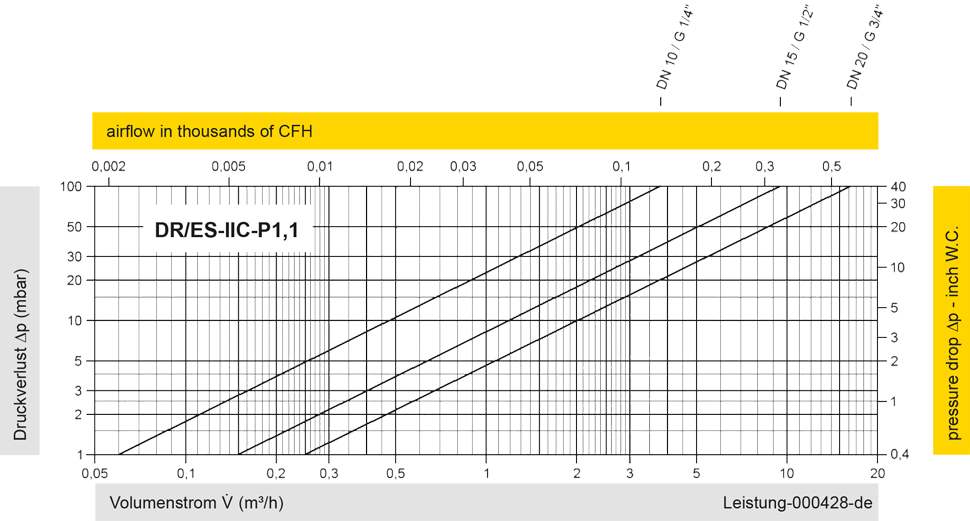

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	G ¼"	G ½"	G ¾"
a	48	70	80
b	35	40	47
c	70	75	87
d	108	115	135
e	34	50	60

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
≥ 0,65 mm	IIB3	C
< 0,50 mm	IIC	B

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr.	DN	G ¼"	G ½"	G ¾"
IIB3	Pmax	1,2	1,2	1,2
IIC	Pmax	1,1	1,1	1,1

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage,
Expl. Gr. IIB3 deckt Expl. Gr. IIA ab

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in C°
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1

DIN

andere Gewindeanschlüsse auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C	D
Gehäuse	Stahl	Edelstahl	Hastelloy
Deckel mit Stoßfang*	Stahl	Edelstahl	Hastelloy
Dichtung	PTFE*	PTFE	PTFE
Flammensicherung	A	A	B

G ¼" nur in Ausführung C und D
* G ¼" ohne Stoßfang

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^®*	Edelstahl	Hastelloy
Zwischenlagen	Edelstahl	Hastelloy

* die FLAMMENFILTER^® sind auch in den Werkstof- fenhau Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- und Deckelwerkstoffe lieferbar.
