LDA
Flüssigkeits-Detonationssicherungfür Füllleitungen – Inneneinbau
Features
Geringe Gefahr
geringe Verschmutzungsgefahr
Erfüllt die Anforderungen der TRGS
TRGS = Technische Regeln für Gefahrstoffe
Unterschiedliche Auslaufstutzen
mit unterschiedlichen Auslaufstutzen lieferbar
Sicherheit bei Explosion
Bietet Sicherheit bei Deflagrationen und stabilen Detonationen
Für brennbare Flüssigkeiten
anwendbar für nahezu alle brennbaren Flüssigkeiten
Geringer Druckverlust
Funktion und Beschreibung
Verhinderung der Flammenausbreitung im Tank bei Zündung
Die Flüssigkeits-Detonationssicherung der Baureihe PROTEGO® LDA ist für die Füllleitung von Lagerbehältern entwickelt worden, deren Leitung nicht ständig mit Produkt gefüllt ist und zeitweise ein zündfähiges Gemisch enthält. Die Armatur wird im Inneren des Behälters am Ende der Leitung eingebaut und verhindert im Falle einer Zündung der explosionsfähigen Atmosphäre die Übertragung der Verbrennung in den Tank. Die Flüssigkeits- Detonationssicherungen funktionieren nach dem Siphonprinzip bei denen das flüssige Produkt als Sperrflüssigkeit dient.
Reduzierung der Flammenfortpflanzungsgeschwindigkeit
Beim Einlaufen einer stark beschleunigten Rohrdeflagration oder auch
Detonation
Detonation
Explosion propagating at supersonic velocity and characterized by a shock wave (EN 1127-1: 1997).
werden Verbrennungsdruck und Flammenfortpflanzungsgeschwindigkeit zunächst durch die Konstruktion erheblich reduziert und in eine energieärmere Deflagration überführt, die dann von der verbleibenden Tauchflüssigkeit aufgehalten wird.
Für Explosionsgruppen IIA bis IIB3
Die Einsatzgrenzen der Armatur liegen bezüglich der Produktdampf/ Luft-Gemische bei einer Temperatur von +60°C und einem Druck von 1,1 bar absolut. Dadurch werden alle in der Praxis möglichen Betriebszustände von entleerten Rohrleitungen für brennbare Flüssigkeiten abgedeckt. Die Flüssigkeits- Detonationssicherung ist standardmäßig bis 10 bar ausgelegt und damit explosionsdruckfest. Die Armatur bietet Sicherheit für nahezu alle brennbaren Flüssigkeiten und ist zugelassen für die Explosionsgruppen IIA bis IIB3.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen

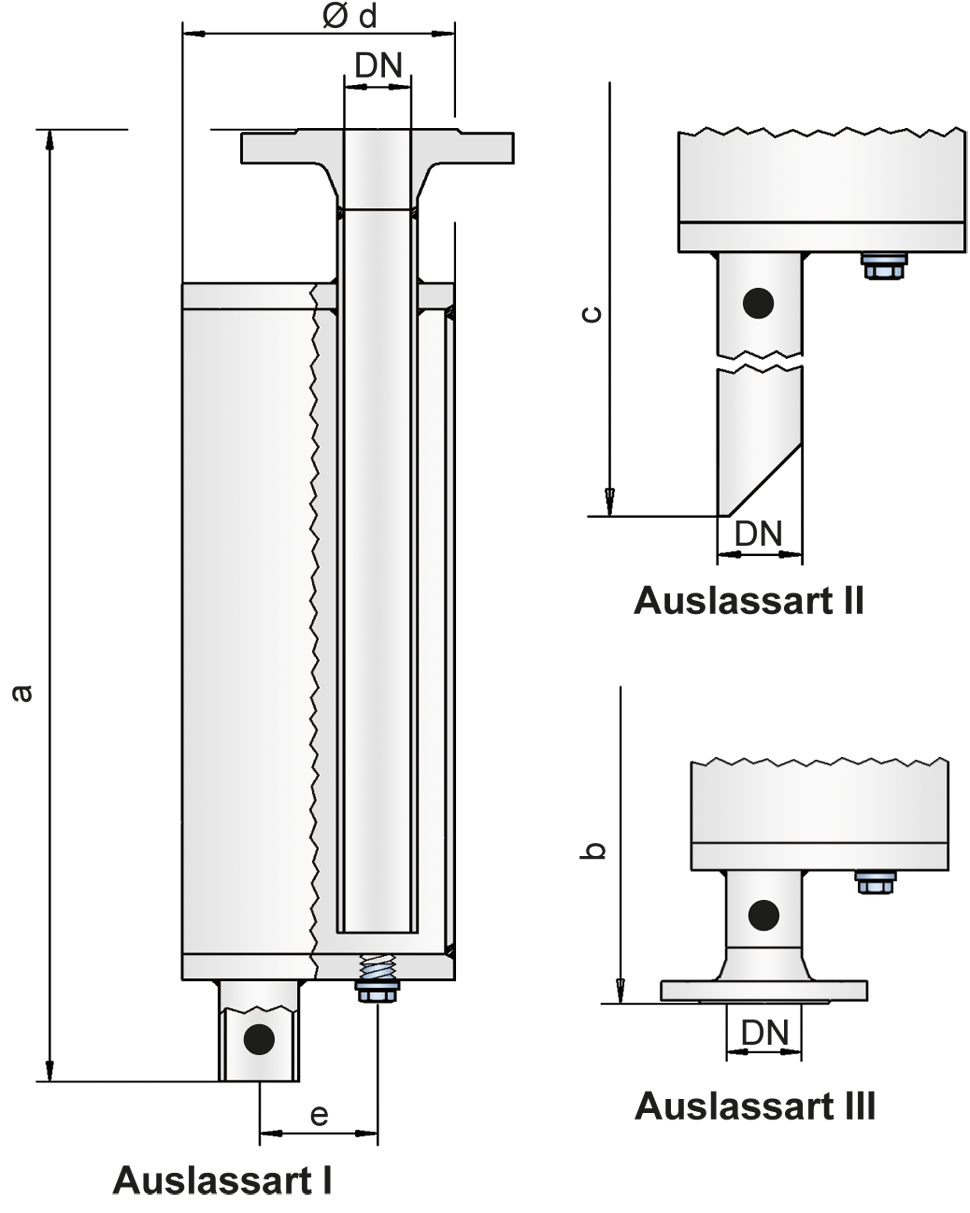

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" |
| a | 500 | 580 | 700 | 700 | 825 | 925 | 1050 | 1150 | 1350 | 1650 | 2000 |
| b | 538 | 620 | 745 | 745 | 870 | 975 | 1102 | 1205 | 1405 | 1712 | 2068 |
| c | 725 | 805 | 925 | 925 | 1050 | 1145 | 1270 | 1380 | 1580 | 1880 | 2300 |
| d | 115 | 140 | 168 | 168 | 220 | 245 | 325 | 356 | 500 | 600 | 700 |
| e | 50 | 58 | 65 | 65 | 95 | 105 | 135 | 155 | 200 | 250 | 300 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Auslassart
| gerades Rohr | I |
| abgeschrägtes Rohr | II |
| EN 1092-1, Form B1 bzw. DIN 2501, Form C | III (EN bzw. DIN) |
| ASME B16.5 CL 150 R.F. | III (ASME) |
andere Anschlüsse auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Dichtung | PTFE | PTFE |
Sonderwerkstoffe auf Anfrage

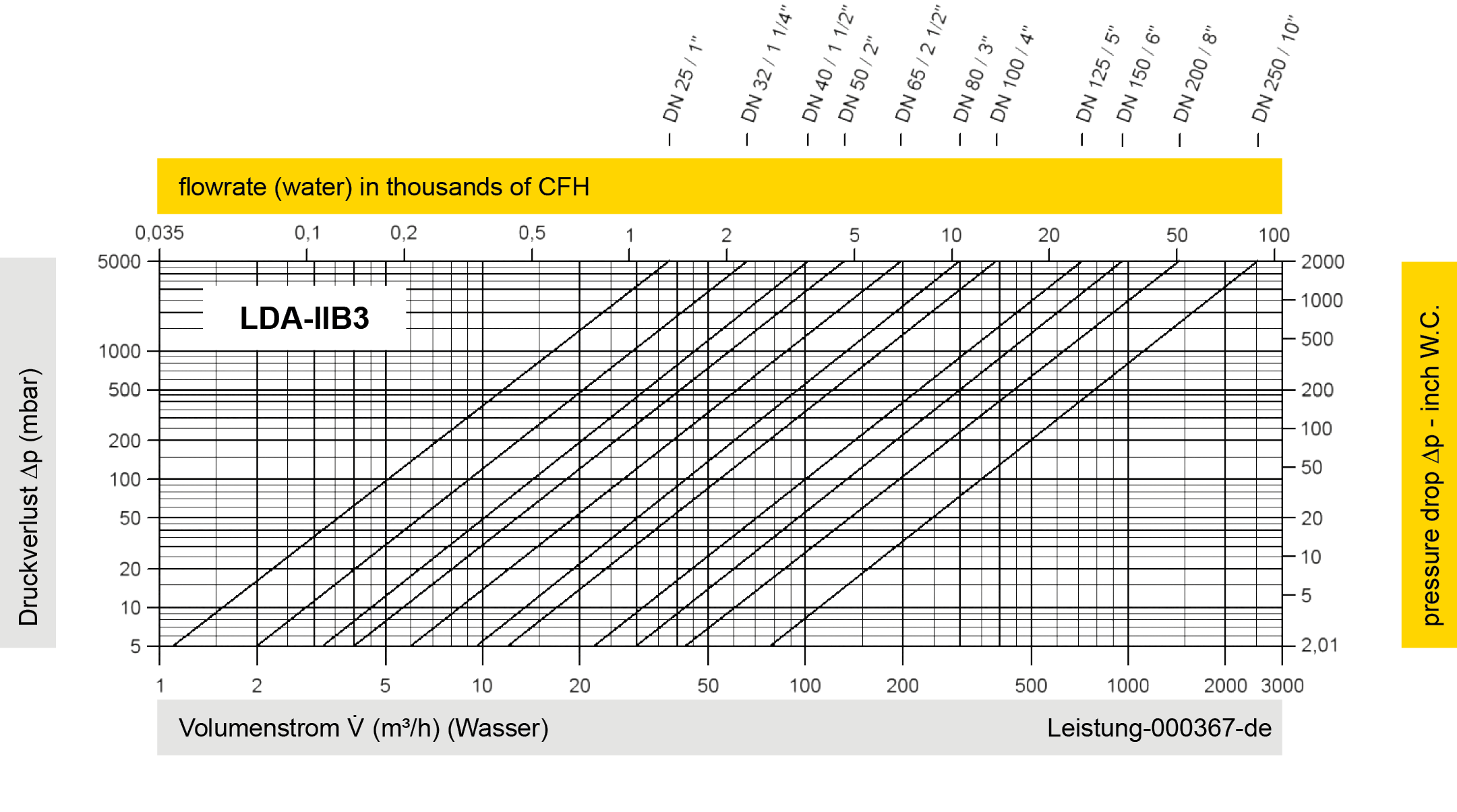

Volumenstromdiagramm
Der Volumenstrom V in m³/h ist mit Wasser ermittelt worden gemäß DIN EN 60534 bei der Temperatur Tn = 20°C und einem Druck pn = 1,013 bar, kinematische Viskosität v = 10-6 m²/s.
Um elektrostatische Aufladung von brennbaren Flüssigkeiten zu vermeiden, ist eine maximale Durchflussmenge nicht zu überschreiten (siehe TRGS 727, CENELEC-Report CLC/TR 60079-32-1).
