SD/BS-H
Überdruckventilin beheizbarer Sonderausführung
Features
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Mantelbegleitheizung
vollständige Mantelbegleitheizung bis zum Flansch ohne Kältebrücken
Heizmediumtemperatur
maximal zulässige Heizmediumtemperatur von 320°C (bei 6 bar)
Beheizbarer Ventilteller lieferbar
in Sonderausführung mit beheizbarem Ventildeckel lieferbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Funktion und Beschreibung
Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® SD/BS-H ist ein hoch entwickeltes Überdruckventil, dessen Ventilgehäuse mit einem bis zum Flansch beheizbaren Doppelmantel ausgeführt ist. Es wird vor allem als Armatur zur Entlüftung von Behältern und verfahrenstechnischen Apparaten unter schwierigen Betriebsbedingungen eingesetzt. Dazu zählen extreme Witterungsbedingungen oder Produkte, die temperaturabhängig zur Polymerisatbildung, zum Verkleben oder zu anderen die Funktion negativ beeinflussenden Ablagerungen neigen (z.B. Bitumen, Teer, Stäube…). Das Ventil bietet Schutz vor unzulässigem Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u. a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.
Produktdaten und Funktionen
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN1 | DN2 | a | b | b | c | d | d | e |
| bis 30 mbar | > 30 mbar | bis 30 mbar | > 30 mbar | |||||
| 80 / 3"* | 15 / ½" | 325 | 400 | 515 | 70 | 250 | 390 | 250 |
| 100 / 4" | 15 / ½" | 325 | 400 | 505 | 60 | 250 | 380 | 250 |
| 150 / 6" | 15 / ½" | 405 | 460 | 595 | 60 | 315 | 470 | 290 |
| 200 / 8" | 15 / ½" | 510 | 470 | 575 | 65 | 305 | 445 | 340 |
Abmessungen in mm
* auch mit Sonderflansch DN 50 / 2'' lieferbar
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Heizmantel | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | +5,0 bis +25 | >+10 bis +30 | >+30 bis +210 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Ventiltellerhaube | Edelstahl | Edelstahl | - |
| Abdichtung | metallisch | metallisch | metallisch |
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Ab einem Ansprechdruck von 30 mbar wird zusätzlich eine Flügelführung verwendet.Überdruckventil in Grundausführung mit HeizmantelSD/BS - H
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +5.0 mbar | +210 mbar |
Höhere Druckeinstellungen auf Anfrage.

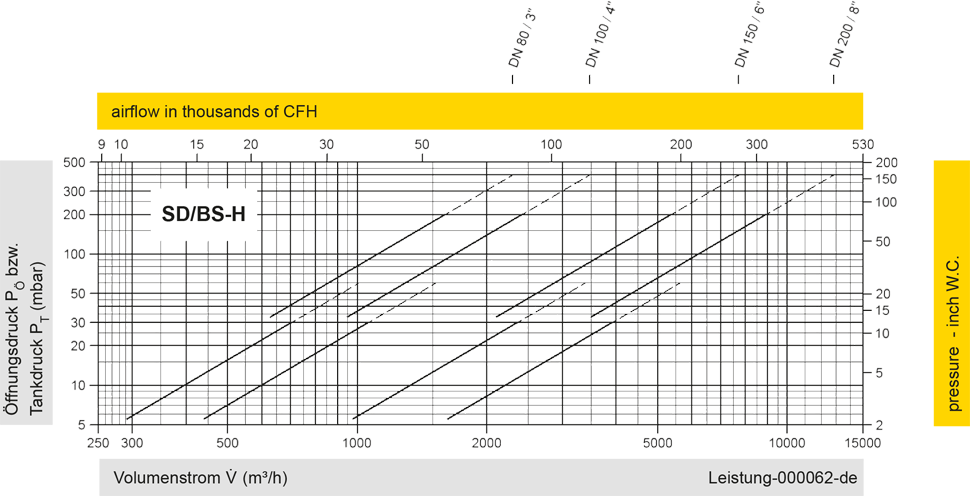

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
