Merkmale
Beliebige Einbaulage
(unter Beachtung des Ansprechdruckes)
Für brennbare Flüssigkeiten
anwendbar für nahezu alle brennbaren Flüssigkeiten
Öffnung durch Handhebel
Öffnung des Kugelhahns erfolgt durch einen Handhebel
Atmosphärische Deflagrationen
Bietet Sicherheit gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen
Deflagrationsendsicherungen
Können auch als Ent- und Belüftung von Tanks, Anlagenteilen und Leitungen dienen
Robuste Ausführung
Einfache robuste Ausführung
Funktion und Beschreibung
Flammendurchschlagsicheren Kondensatablass an Armaturen
Der
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Kondensatablasshahn des Typs PROTEGO® ZE/TK wird zum flammendurchschlagsicheren Kondensatablass an Armaturen bzw. Anlagenteilen (Behälter, Rohrleitungen usw.) eingesetzt, in denen brennbare Flüssigkeit Kondensat bilden kann, und in denen sich somit auch zündfähige Produktdampf/Luft- Gemische befinden. Ferner können diese Hähne auch einer Ent- und Belüftung von Tanks, Anlagenteilen und Leitungen dienen, in denen brennbare Flüssigkeiten gefördert oder verarbeitet werden. Es handelt sich bei diesen Geräten um Deflagrationsendsicherungen.
Hauptbestandteil - PROTEGO® Flammensicherung

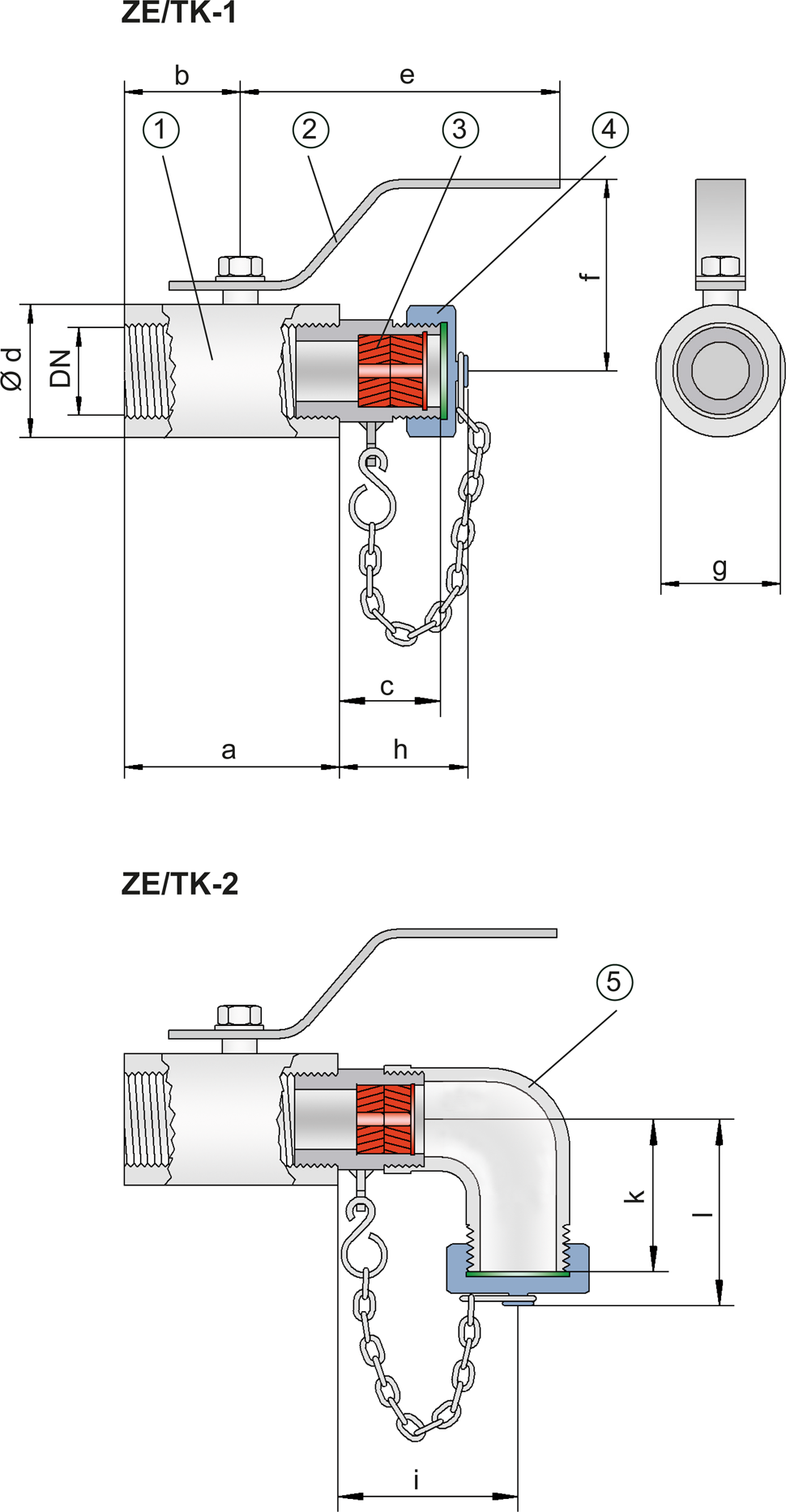

Der Kondensatablasshahn PROTEGO® ZE/TK besteht aus dem Kugelhahn (1) mit Handhebel (2) und Anschlussinnengewinde (Rohrgewinde G½" bis G1") sowie der Flammensicherung (3) mit Verschlusskappe (4). Optional ist auch als Auslauf das Winkelstück (5) lieferbar. Die Flammensicherung (3) besteht aus Käfig und FLAMMENFILTER®.
Das Öffnen des Kugelhahns erfolgt mit dem Handhebel. Beim Kondensatablass muss ein geeignetes Auffanggefäß bereitgehalten werden. Bei der Entnahme von brennbaren und/oder toxischen Produkten sind die einschlägigen Sicherheitsvorkehrungen zu beachten.
Für Explosionsgruppe IIB
Einfache robuste Ausführung. Geeignet für nahezu alle brennbaren Flüssigkeiten. Die Einbaulage des Kondensatablasshahns ist beliebig.
Flammendurchschlagsicherheit wird gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen der Explosionsgruppen bis IIB bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut gewährleistet.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Produktdaten
Maßtabelle
| DN | a | b | c | Ø d | e | f | g | h | i | k | l |
| 15 / G½" | 60 | 30 | 33 | 32 | 110 | 55 | 27 | 45 | 54 | 38 | 67 |
| 20 / G¾" | 65 | 35 | 33 | 38 | 110 | 60 | 34 | 45 | 54 | 38 | 67 |
| 25 / G1" | 73 | 40 | 33 | 45 | 110 | 65 | 41 | 45 | 54 | 38 | 67 |
Abmessungen in mm
Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,50 mm | IIB | B |
Material
| Kugelhahn | Edelstahl |
| Auslaufkrümmer | Edelstahl |
| Verschlusskappe | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
Beim Einsatz der Geräte ist auf eine ausreichende Korrosionsfestigkeit gegenüber den vorhandenen Produktdampf/ bzw. Gas/Luft-Gemischen zu achten. Dies gilt vor allem für die FLAMMENFILTER®. Gegebenenfalls müssen Ausführungen in spezieller Edelstahlqualität Verwendung finden.
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
