DA-SB-PTFE
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung mit Stoßfang, beidseitig wirkend
Merkmale
Niedrige Kosten
niedrige Betriebs- und Lifecyclekosten
Temperatursenoren möglich
Einbau von Temperatursensoren (für G 1½" und G 2") möglich
Doppelseitige Wirkungsweise
sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Unterschiedliche Baureihen
erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust
Aggressive, klebrige, polymerisierenden Produkte
besonders geeignet bei aggressiven sowie klebrigen oder polymerisierenden Produkten
Einsatz von patentierten Stoßrohes (SWGTE)
geringe Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des patentierten Stoßrohres (SWGTE)
Funktion und Beschreibung
High-Tech-Beschichtung des Gehäuses
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Detonationsrohrsicherungen PROTEGO® DA-SB -PTFE sind Flammendurchschlagsicherungen der neuesten Generation und zeichnen sich durch eine einmalige Beständigkeit gegenüber adhäsiven und korrosiven Medien aus. Der Einsatz von Fluorkunststoffen zum einen als High-Tech-Beschichtung des Gehäuses und zum anderen als Vollmaterial für das Flammensperrenelement ist weltweit einmalig. Die Geschwindigkeit einlaufender Detonationen wird durch den effektiven Stoßfang (1) stark reduziert und führt zu einer gleichmäßigen Verteilung des Druckes auf die FLAMMENFILTER® - Fläche. Dies führt mit zu einem verbesserten Flammenlöschen in den engen Spalten der original PTFE-FLAMMENFILTER® (3).
Hauptbestandteil - PROTEGO® Flammensicherung

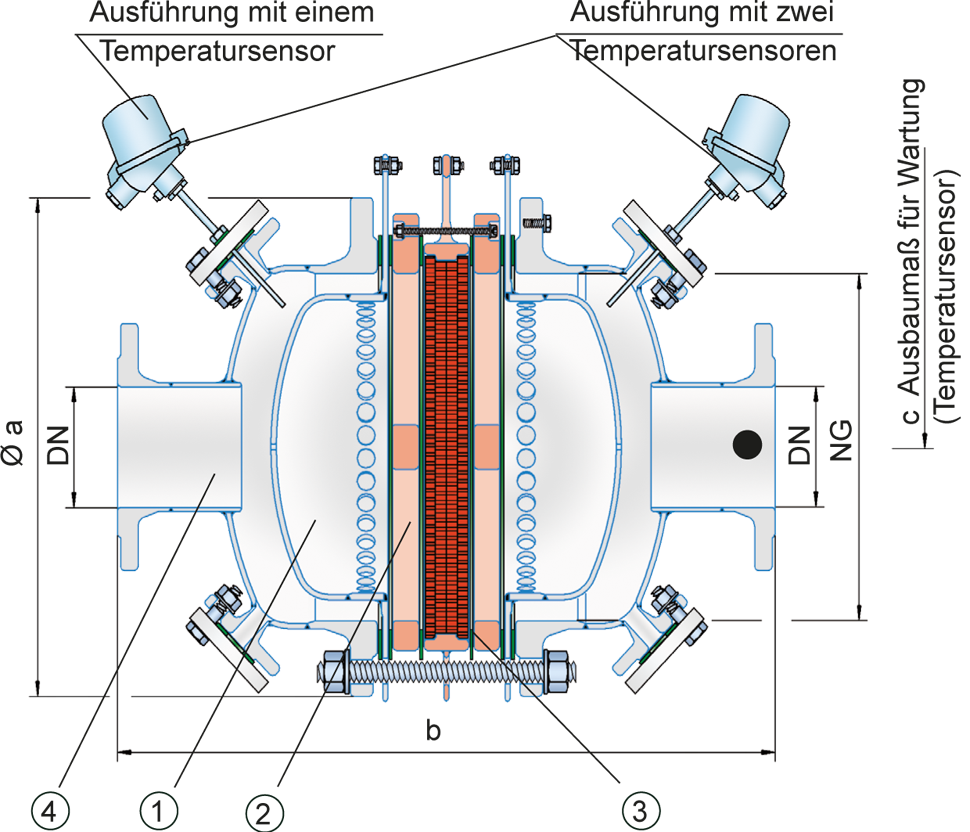

Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen und stabilen Detonationen. Im Wesentlichen besteht die Sicherung aus zwei beschichteten Gehäusehälften (4), zwei beschichteten Stoßfängen und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der PTFE-FLAMMENFILTER® abgestimmt.
Für Explosionsgruppe IIA
Die Flammendurchschlagsicherungen PROTEGO® DA-SB-PTFE sind für die Explosionsgruppe IIA verfügbar. Die Detonationsrohrsicherung ist standardmäßig bis zu einer Betriebstemperatur von +60°C einsetzbar.
Der max. zulässige Betriebsdruck ist abhängig von Nennweite (DN) und Nenngröße (NG) und beträgt maximal 2,4 bar absolut (für DN 50, siehe Tab. 3).
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" |
| DN | 50 / 2" | 80 / 3" | 80 / 3" | 100 / 4" |
| a | 287 | 287 | 342 | 447 |
| b | 407 | 407 | 497 | 645 |
| c | 400 | 400 | 530 | 530 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" |
| DN | 50 / 2" | 80 / 3" | 80 / 3" | 100 / 4" |
| Pmax | 2,4 | 1,1 | 1,2 | 1,2 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Material für Gehäuse
| Ausführung | A |
| Gehäuse | Stahl mit ECTFE |
| Stoßfang | Stahl mit ECTFE |
| Dichtung | PTFE |
| Flammensicherung | A, B, C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B | C |
| FLAMMENFILTER® Käfig | Stahl mit ECTFE | Hastelloy | Edelstahl |
| Einsatzringe | Stahl mit ECTFE | Hastelloy | Edelstahl |
| FLAMMENFILTER®* | PTFE * | PTFE * | PTFE * |
| Zwischenlagen | PEEK / ETFE / FEP | PEEK / ETFE / FEP | PEEK / ETFE / FEP |
* elektrisch leitfähig
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

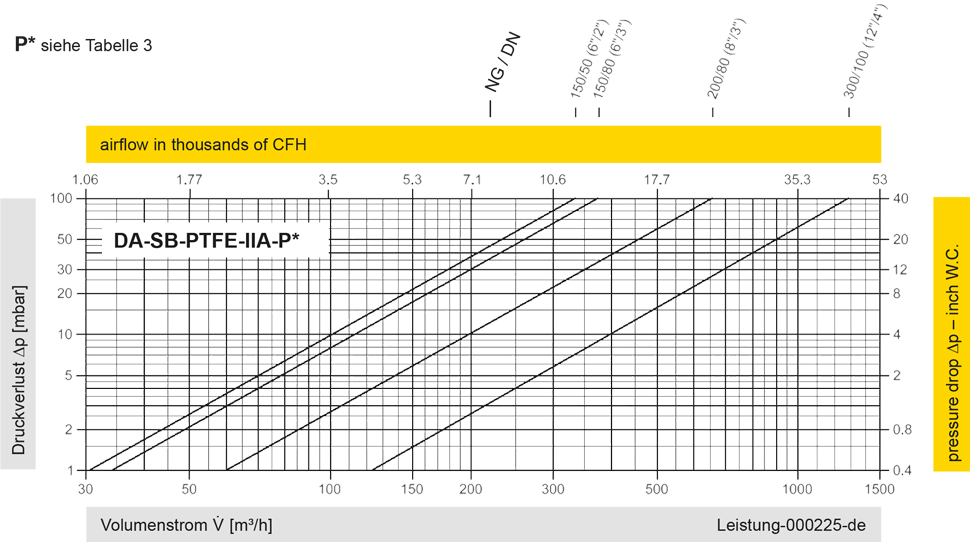

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
