FA-CN-IIC
Deflagrationsrohrsicherung für Wasserstoff/Luft-Gemische, konzentrische Bauform, beidseitig wirkend
Merkmale
Ersatzteile
preiswerte Ersatzteile
Kompakte Bauform
verringert Einbautiefe
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Doppelseitige Wirkungsweise
sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage
Bietet Sicherheit
bei Deflagrationen für alle Explosionsgruppen
Beliebige Einbaulage
(unter Beachtung des Ansprechdruckes)
Funktion und Beschreibung
Kompakte und wartungsfreundliche Bauweise
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Deflagrationsrohrsicherung vom Typ PROTEGO® FA-CN ist durch ihre kompakte und wartungsfreundliche Bauweise gekennzeichnet. Der spezielle Bautyp PROTEGO® FA-CN-IIC wurde für Wasserstoffanwendungen der Explosionsgruppe IIC entwickelt. Die Armatur zeichnet sich besonders durch relativ große FLAMMENFILTER® Spaltweiten - bezogen auf IIC - aus, die zum einen geringen Druckverlust bewirken und zum anderen für kleine Flüssigkeitstropfen bzw. Partikel durchlässig sind.
Hauptbestandteil - PROTEGO® Flammensicherung

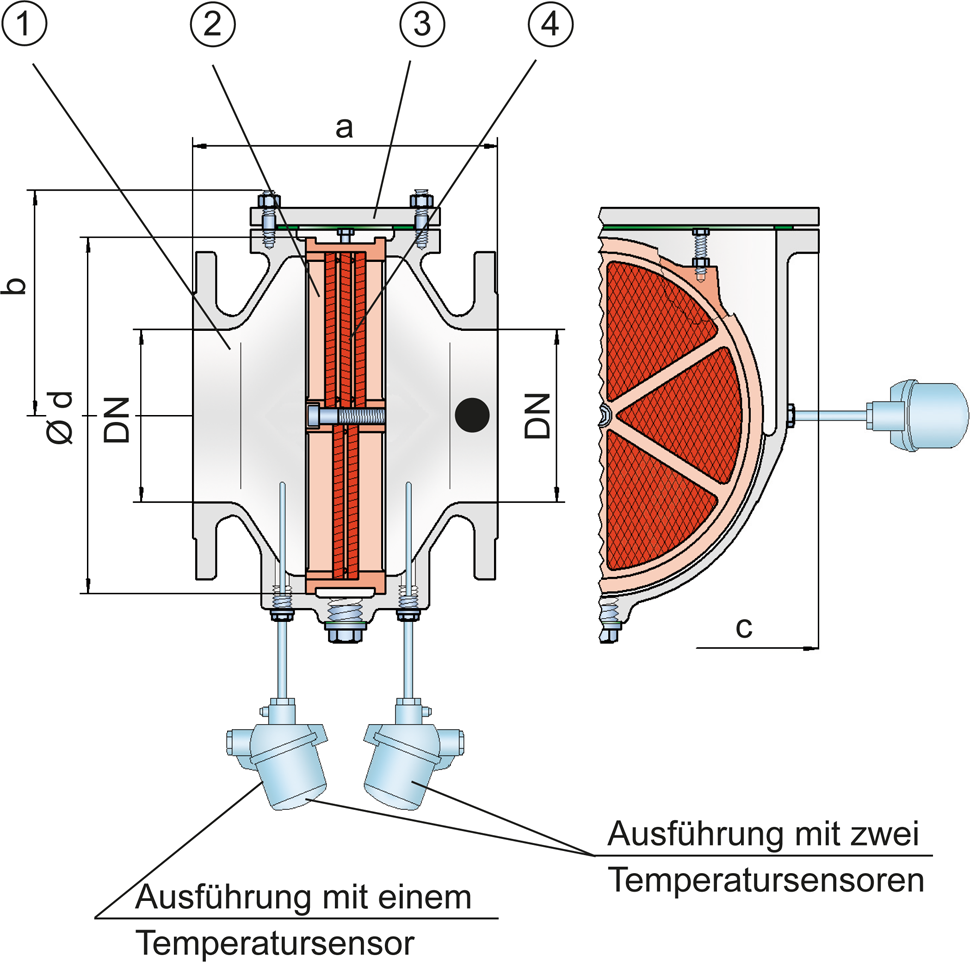

Bei dem wartungsfreundlichen Gerät kann mit wenigen Handgriffen die PROTEGO® Flammensicherung entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Beim Einbau der Armatur ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/Rohrdurchmesser), einen bestimmten, von der Baugröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet. Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus einem Gehäuse (1) mit integrierter PROTEGO® Flammensicherung (2) und einem Deckel (3). Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppe IIC
In Abhängigkeit von den Einsatzbedingungen der Sicherung werden Anzahl und Spaltweite der FLAMMENFILTER ® abgestimmt. Die Flammendurchschlagsicherungen vom Typ PROTEGO® FA-CN-IIC bietet Sicherheit gegen Deflagrationen von Brennstoff/Luft-Gemischen der Explosionsgruppe IIC. Für PROTEGO® FA-CN Geräte der Explosionsgruppen IIA1 sowie IIA bis IIB3 stehen gesonderte Typenblätter zur Verfügung.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar.
Viele individuelle Zulassungen
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Abmessungen in mm
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Maximales L/D-Verhältnis
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| (L / D)max | 30 | 30 | 10 | 10 | 10 | 20 | 20 | 10 | 10 | 5 |
| Kennzeichnung | - | - | X12 | X12 | X12 | X10 | X10 | X12 | X12 | X13 |
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Flammensicherung | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

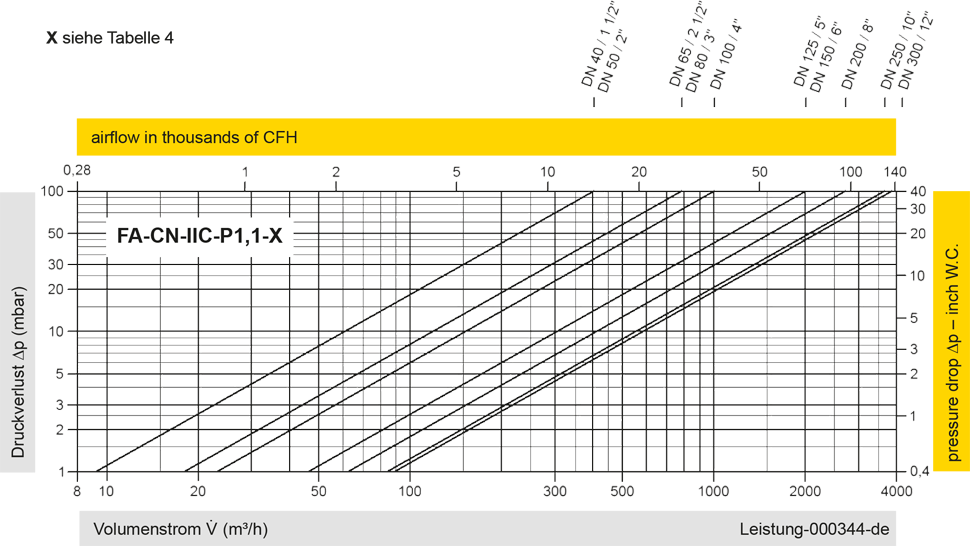

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
