LH/EB

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an

Chemisch beständig

zentral angeordnetes Schmelzelement ist chemisch beständig

Sicherheit bei Dauerbrand

Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand

Bergbau

Verwendungsnachweis für den Bergbau liegt vor

Methan/Luft-Gemische

Ideale Flammendurchschlagsicherung für Methan/Luft-Gemische

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand bei Methan/Luft- Gemischen

Die Ent- und Belüftungshaube PROTEGO® LH/EB dient der Absicherung von drucklosen Anlagen und Behältern. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und lang anhaltenden stabilisierten Abbrand von Methan/Luft-Gemischen. Besonders bewährt hat sich das Gerät zur Absicherung von Bewetterungsöffnungen stillgelegter, verfüllter Schächte im Bergbau. Weitere Verwendung findet das Gerät beim Einsatz in Biogas-, Deponiegas- und Klärgasanlagen. Die Armatur wird auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

Die Armatur vom Typ PROTEGO® LH/EB besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Ent- und Belüftungshaube wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und durch ein außen angebrachtes Gewicht öffnet die Haube. Die PROTEGO® Flammensicherung besteht aus einem FLAMMENFILTER® (4), der in einem FLAMMENFILTER® Käfig stabil eingefasst ist.

Für Explosionsgruppe IIA1 - Methan

Die Flammendurchschlagsicherung vom Typ PROTEGO® LH/EB ist für Stoffe der Explosionsgruppe IIA1 - Methan (frühere Bezeichnung Expl.Gr. I) verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Verwendungsnachweis für den Bergbau, EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

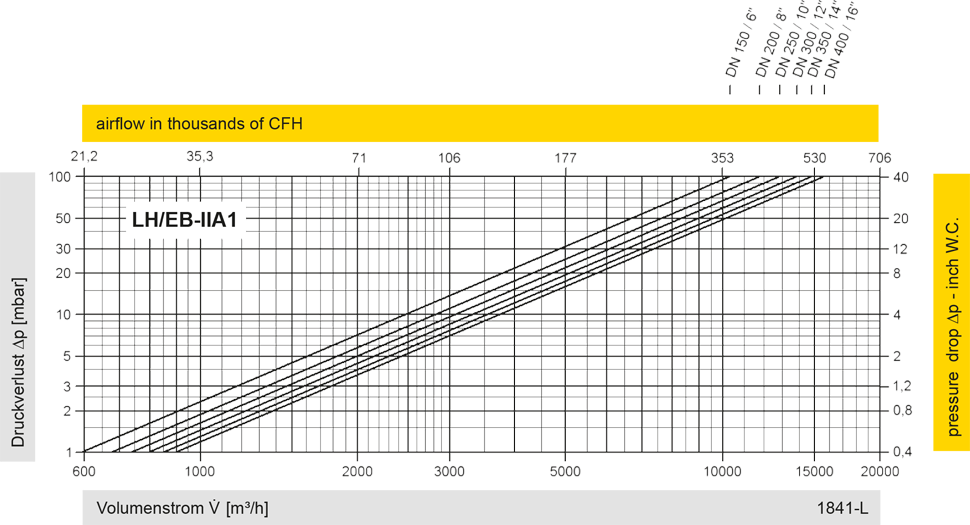

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten

DN	150 / 6"	200 / 8"	250 / 10"	300 / 12"	350 / 14"	400 / 16"
NG	400 / 16"	400 / 16"	400 / 16"	400 / 16"	400 / 16"	400 / 16"
a	600	600	600	600	600	600
b	340	340	340	340	340	340
c	600	600	600	600	600	600
d	350	350	350	350	350	350

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 1,14 mm	IIA1 (I)*	-

* frühere Bezeichnung Expl.Gr. I

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Folgende Ausführungen stehen zur Verfügung:

Ent- und Belüftungshaube in GrundausführungLH/EB

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B
Gehäuse	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Flammensicherung	A, B	B

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^® Käfig	Stahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Edelstahl
