ZE/WU

Name: ZE/WU
Brand: PROTEGO
SKU: product3288305867121

Zapf- und Entlüftungsventil deflagrationssicher

Angebot anfragen Ansprechpartner finden

Merkmale

Öffnung durch Handrad

Öffnung des Ventils erfolgt mit Handrad

Atmosphärische Deflagrationen

Bietet Sicherheit gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen

Beliebige Einbaulage

(unter Beachtung des Ansprechdruckes)

Deflagrationsendsicherungen

Können auch als Ent- und Belüftung von Tanks, Anlagenteilen und Leitungen dienen

Für brennbare Flüssigkeiten

anwendbar für nahezu alle brennbaren Flüssigkeiten

Robuste Ausführung

Einfache robuste Ausführung

Funktion und Beschreibung

Flammendurchschlagsicheren Ent- und Belüftung von Rohrleitungen und Apparaten

Das Zapf- und Entlüftungsventil des Typs PROTEGO® ZE/WU wird zur flammendurchschlagsicheren Ent- und Belüftung von Rohrleitungen und Apparaten, in denen brennbare Flüssigkeiten gefördert oder verarbeitet werden, sowie zur Entnahme von Flüssigkeitsproben eingesetzt. Es handelt sich bei diesen Armaturen um Deflagrationsendsicherungen. Wenn bei einem Entlüftungsvorgang die ausströmenden Gas/ bzw. Produktdampf/Luft-Gemische zur Entzündung kommen, wird ein Flammendurchschlag in das zu schützende Anlagenteil verhindert.

Hauptbestandteil - PROTEGO® Flammensicherung

Das Zapf- und Entlüftungsventil PROTEGO® ZE/WU besteht aus einem Muffeneckventil in Druckstufe PN25 (1) mit Handrad als Standardausführung und Anschlussinnengewinde (Rohrgewinde G½" bis G1") sowie der Flammensicherung (2) mit Verschlusskappe (3). Optional ist als Auslauf für Produktentnahmen das Winkelstück (4) lieferbar. Die PROTEGO® Flammensicherung (2) besteht aus Käfig mit FLAMMENFILTER®. Das Öffnen des Ventils erfolgt mit Handrad. Zur Produktentnahme ist ein geeignetes Auffanggefäß bereitzuhalten.

Für Explosionsgruppe IIB

Einfache robuste Ausführung. Geeignet für nahezu alle brennbaren Flüssigkeiten. Die Einbaulage der Armaturen ist beliebig. Flammendurchschlagsicherheit wird gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen der Explosionsgruppen bis IIB bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut gewährleistet. Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

Produktdaten

Maßtabelle

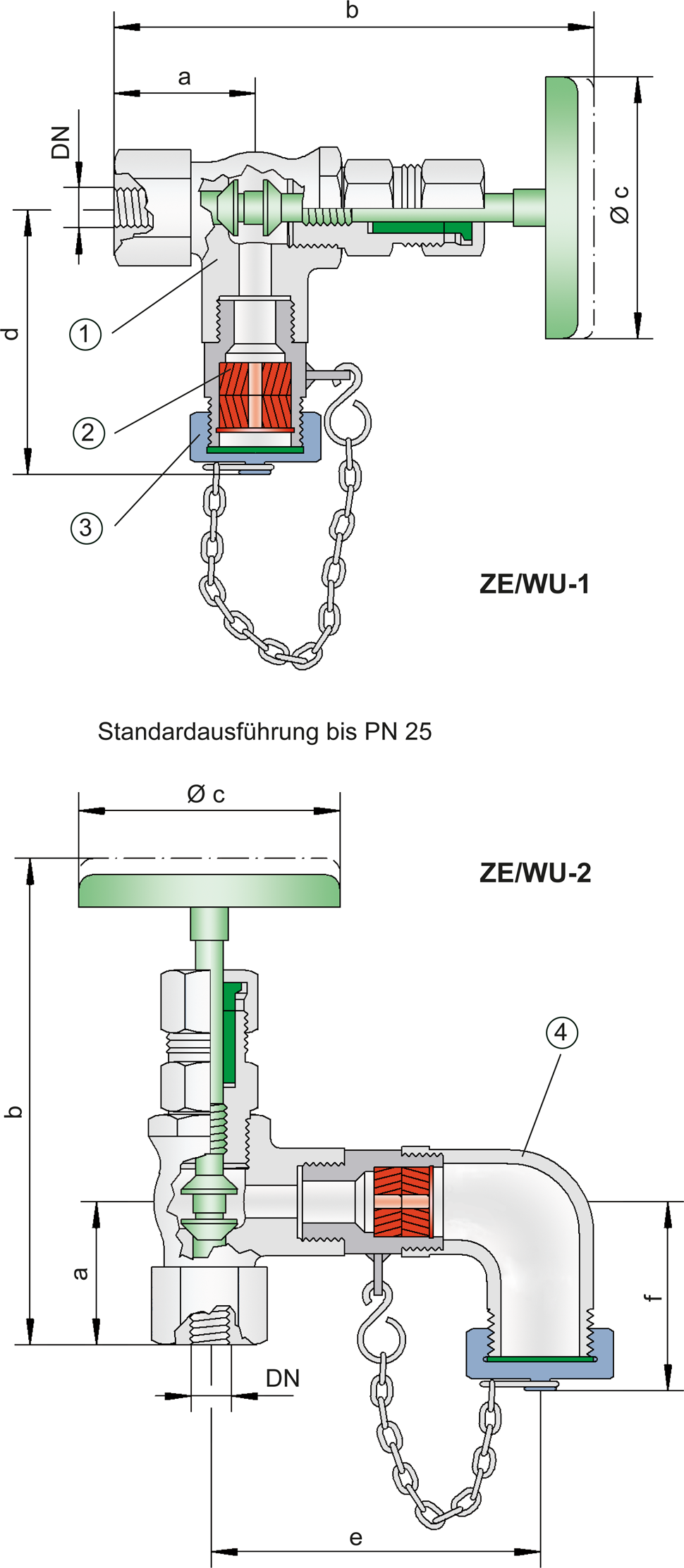

DN	a	b	Ø c	d	e	f
15 / G½"	40	140	70	80	96	67
20 / G¾"	50	165	85	80	89	67
25 / G1"	65	200	100	95	104	67

Abmessungen in mm

Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
≥ 0,50 mm	IIB	B

Anschlussart

Rohrgewinde DIN ISO 228-1

DIN

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Verfügung:

Zapf- und Entlüftungsventil in GrundausführungZE/WU - 1

Zapf- und Entlüftungsventil mit AuslaufkrümmerZE/WU - 2

Sonderausführungen für höhere Druckstufen sind möglich.

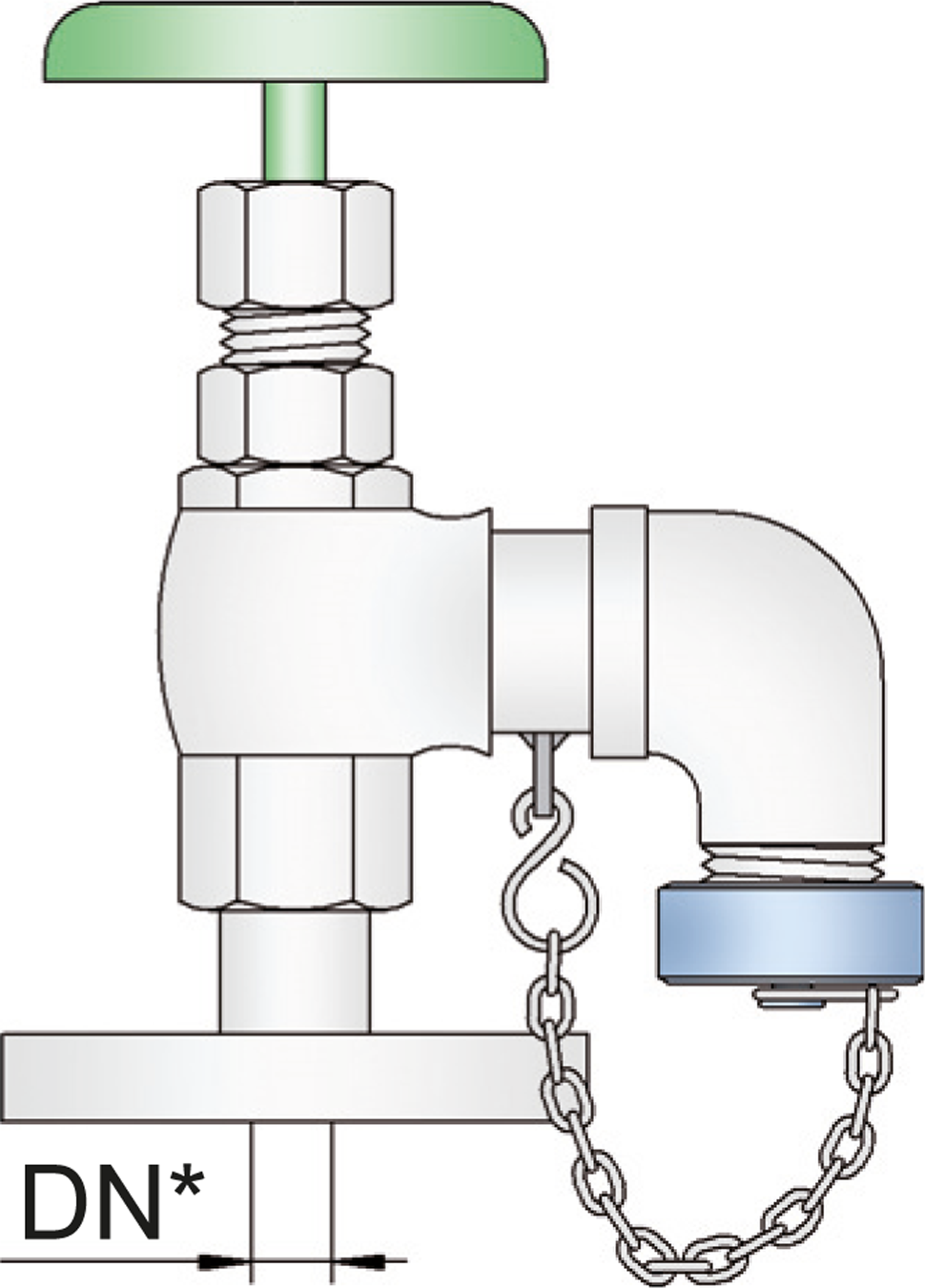

Optional mit Flanschanschluss lieferbar (siehe Darstellung).

Material

Ausführung	A
Muffeneckventil	Edelstahl
Auslaufkrümmer	Edelstahl
Verschlusskappe	Edelstahl
FLAMMENFILTER^®	Edelstahl

Beim Einsatz der Geräte ist auf eine ausreichende Korrosionsfestigkeit gegenüber den vorhandenen Produktdampf/ bzw. Gas/Luft-Gemischen zu achten. Dies gilt vor allem für die FLAMMENFILTER^®.
