E/KS
Ent- und Belüftungshaube
Features
Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Nahezu Wartungsfrei
Niedrige Kosten
niedrige Betriebs- und Lifecyclekosten
Funktion und Beschreibung
Ent- und Belüftung - zum Einsatz bei aggressiven Produkten
Die Armatur der Baureihe PROTEGO® E/KS dient der Ent- und Belüftung von Behältern und Apparaten ohne Druckhaltung. Die Haube wird vollständig aus Kunststoff gefertigt und eignet sich besonders zum Einsatz bei aggressiven Produkten. Das Eindringen von Regenwasser und Schmutz in die Ent- und Belüftungsöffnungen wird durch das Gerät unterbunden. Die Ent- und Belüftungshaube ist nicht flammendurchschlagsicher.
Schutzhaube zur Verhinderung von Flammendurchschlag
Werden Detonationssicherungen in Ent- und Belüftungsleitung eingesetzt, um einen Flammendurchschlag und ein stabilisiertes Brennen zu verhindern, können die Armaturen vom Typ PROTEGO® E/KS als Schutzhaube eingesetzt werden. Ausblas- und Ansaugleitungen können mit der Armatur wirksam gegen das Eindringen von Fremdkörpern geschützt werden. Die Wetterschutzhaube besteht im Wesentlichen aus einem Gehäuse (1), der Abdeckhaube (2) und den Distanzbuchsen (3).
Produktdaten und Funktionen
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 135 | 140 | 145 | 195 | 200 |
| b | 170 | 230 | 300 | 375 | 450 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B | C |
| Gehäuse | PE | PP | PVDF |
| Abdeckhaube | PE | PP | PVDF |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:Ent- und Belüftungshaube in GrundausführungE/KS
Weitere Sonderarmaturen auf Anfrage

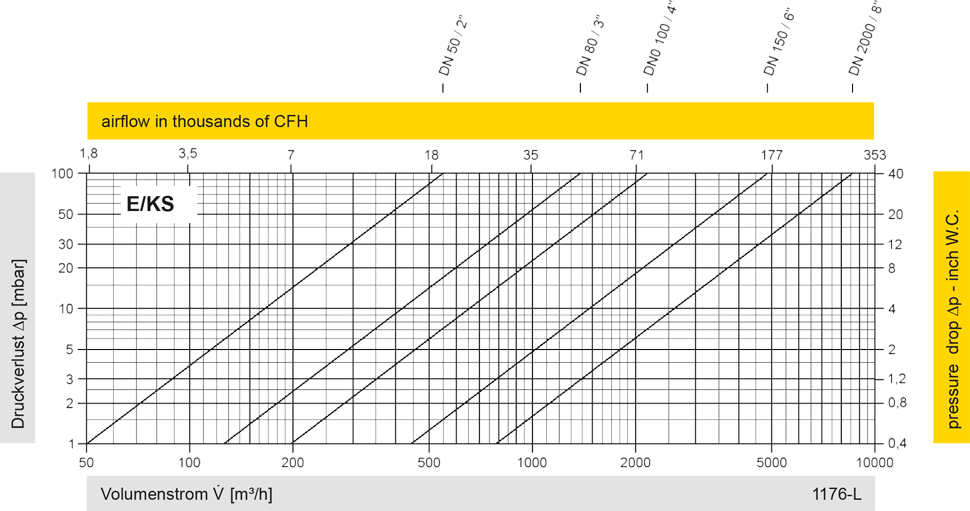

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
Anwendungen
