VP/HK mit PS/E und PG/H
Peil- und Probeentnahmevorrichtung mit Zubehör
Merkmale
Kombination der Geräte
Die Kombination dient zur Peilung und Probeentnahmen in oberirdische stehende oder liegenden Tanks
Verwendung der Kombination
Einsetzbar bei Lagerung von nicht brennbaren und mit Sonderausrüstung von brennbaren Flüssigkeiten
Zollamtliche Lagertanks
Eignet sich auch bei Einsatz bei Zollamtlichen Lagertanks
Funktion und Beschreibung
Peil- und Probeentnahmesysteme für oberirdische Tanks
Die Peil- und Probeentnahmevorrichtung besteht aus einem Handpeil- und Probeentnahmegerät PROTEGO® VP/HK (1), einem Peil- und Probeentnahmestutzen PROTEGO® PS/E (2), einem Probeentnahmegefäß PROTEGO® PG/H (3) sowie einem Peilrohr PROTEGO® PR/0 und einem Peiltisch PROTEGO® PT/S. Diese Kombination dient zur Peilung (Feststellung des Flüssigkeitsstandes) und Probeentnahme in oberirdisch stehenden oder liegenden Tanks zur Lagerung von nicht brennbaren und mit Sonderausrüstung von brennbaren Flüssigkeiten; auch für zollamtliche Lagertanks geeignet.
Handpeil- und Probeentnahmegerät für Tanks
Das Handpeil- und Probeentnahmegerät PROTEGO® VP/HK wird mit dem Klemmverschluss an der Haltestange des Peil- und Probeentnahmestutzens PROTEGO® PS/E befestigt. Der Peil- und Probeentnahmestutzen ist mit Klappdeckel und Bügelverschluss ausgerüstet. Das Messband mit Millimeterteilung - schwarz eloxiert - ist zollamtlich geeicht.
Das Peilrohr PROTEGO® PR/0 ist aus einem gelochten Einhängerohr gefertigt. Der Überschiebflansch wird mitgeliefert und ist bei Montage auf der Baustelle einzuschweißen.
Aufbau und Fassungsvermögen des Probeentnahmegefäßes

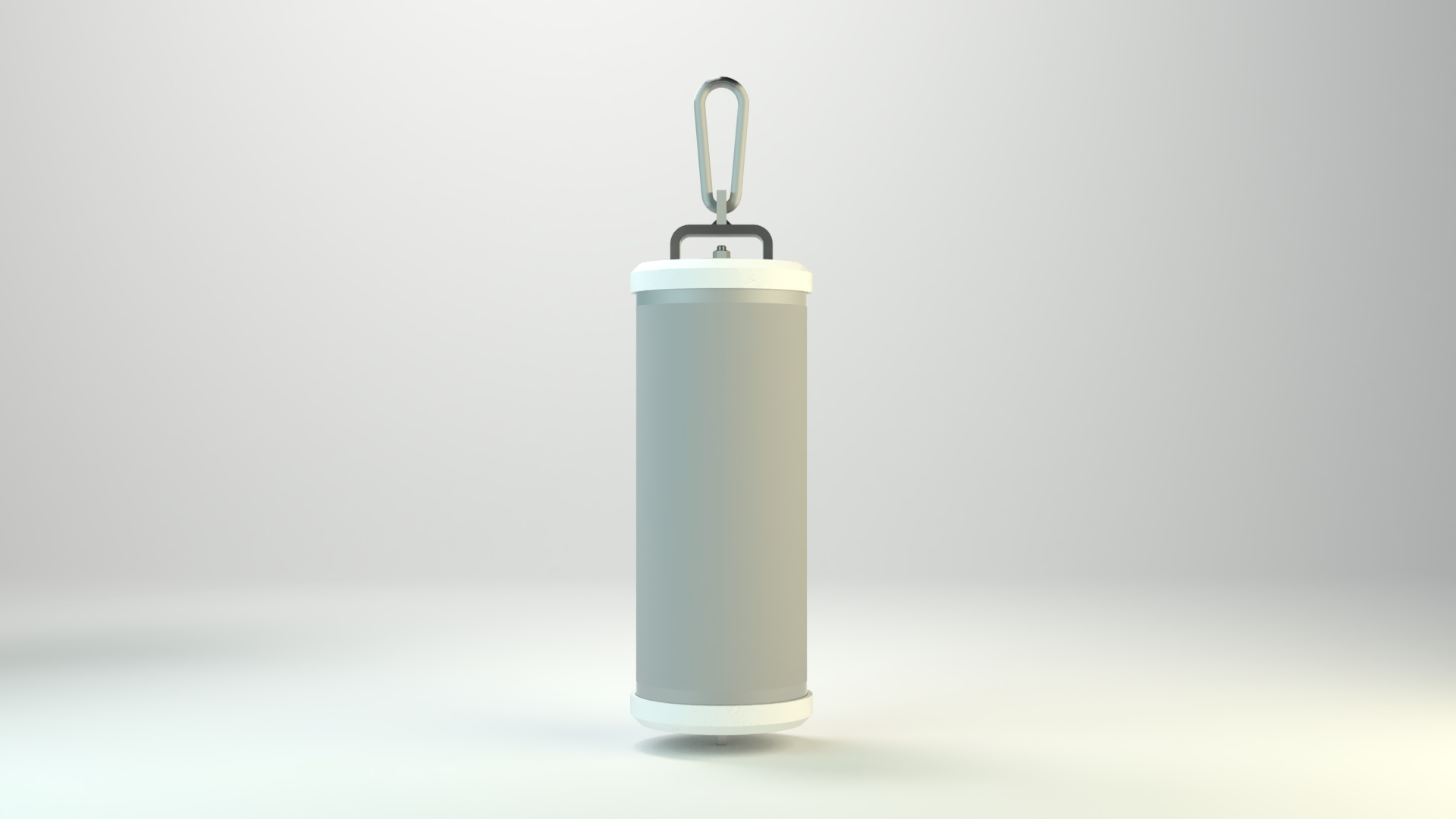

Das Probeentnahmegefäß PG/H (3) besteht aus dem Gehäuse mit den metallisch dichtenden Ventiltellern und dem Karabinerhaken. Das Probeentnahmegefäß ist aus Edelstahl gefertigt und hat elektrisch leitende Kunststoffkappen. Zur Auswahl ist das gewünschte Fassungsvermögen (1l oder 2l) bzw. die Probemenge anzugeben.
Produktdaten
Maßtabelle
| DN | a | b | c | e | f | g |
| 100 / 4" | 150 | 150 | 305 | 300 | 640 | 280 |
| 150 / 6" | 200 | 150 | 375 | 300 | 640 | 280 |
Abmessungen in mm
Maß d nach Angabe
Materialausführung
| Messband (VP/HK) | Edelstahl |
| Voreilgewicht (VP/HK) | Edelstahl |
| Handkurbel (VP/HK) | Aluminium |
| Rahmen (VP/HK) | Aluminium |
| Peilstutzen PS / E | Stahl oder Edelstahl |
| Peilrohr PR / 0 | Stahl oder Edelstahl |
| Peiltisch PT / S | Stahl oder Edelstahl |
| Probeentnahmegefäß PG / H | Edelstahl |
