BE/HR-E-IIB1

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an

Chemisch beständig

zentral angeordnetes Schmelzelement ist chemisch beständig

Dauerbrandsicherheit

für Alkohole sowie Kohlenwasserstoffe bis Explosionsgruppe IIB3

Sicherheit bei Dauerbrand

Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand

Die Ent- und Belüftungshaube PROTEGO® BE/HR-E wurde speziell für die Absicherung von Ethanol und Alkoholen der Explosionsgruppe IIB1 in drucklosen Anlagen und Behältern entwickelt. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

Geräte vom Typ PROTEGO® BE/HR-E bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO ® Flammensicherung (3). Die Armatur wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.

Für Explosionsgruppe IIB1

Flammendurchschlagsicherungen vom Typ PROTEGO® BE/HR-E sind für Kohlenwasserstoffe und Alkohole der Explosionsgruppe IIB1 verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

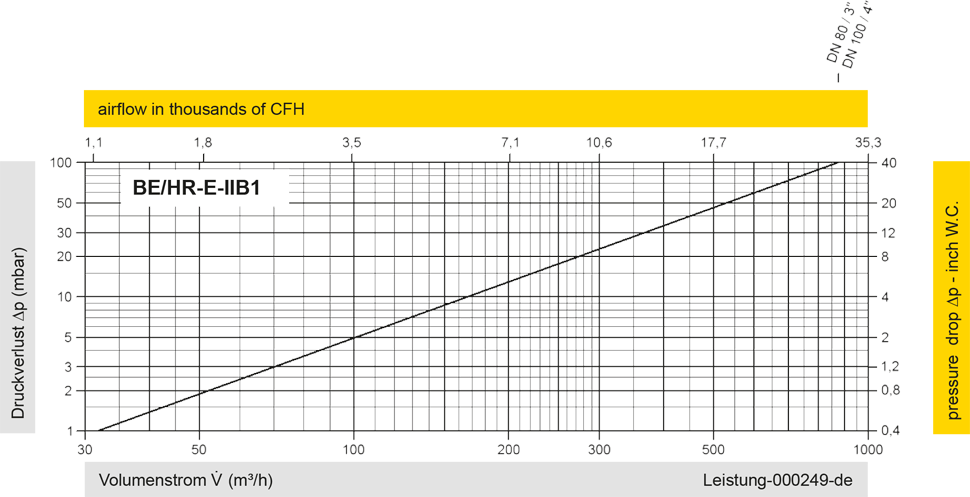

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	80 / 3"	100 / 4"
a	353	353
b	250	250

Abmessungen in mm

Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
≥ 0,85 mm	IIB1	–

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:

Ent- und Belüftungshaube in GrundausführungBE/HR-E - –

Ent- und Belüftungshaube mit HeizmantelBE/HR-E - H

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Flammensicherung	A	A, B

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^® Käfig	Edelstahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Hastelloy
Zwischenlage	Edelstahl	Hastelloy
